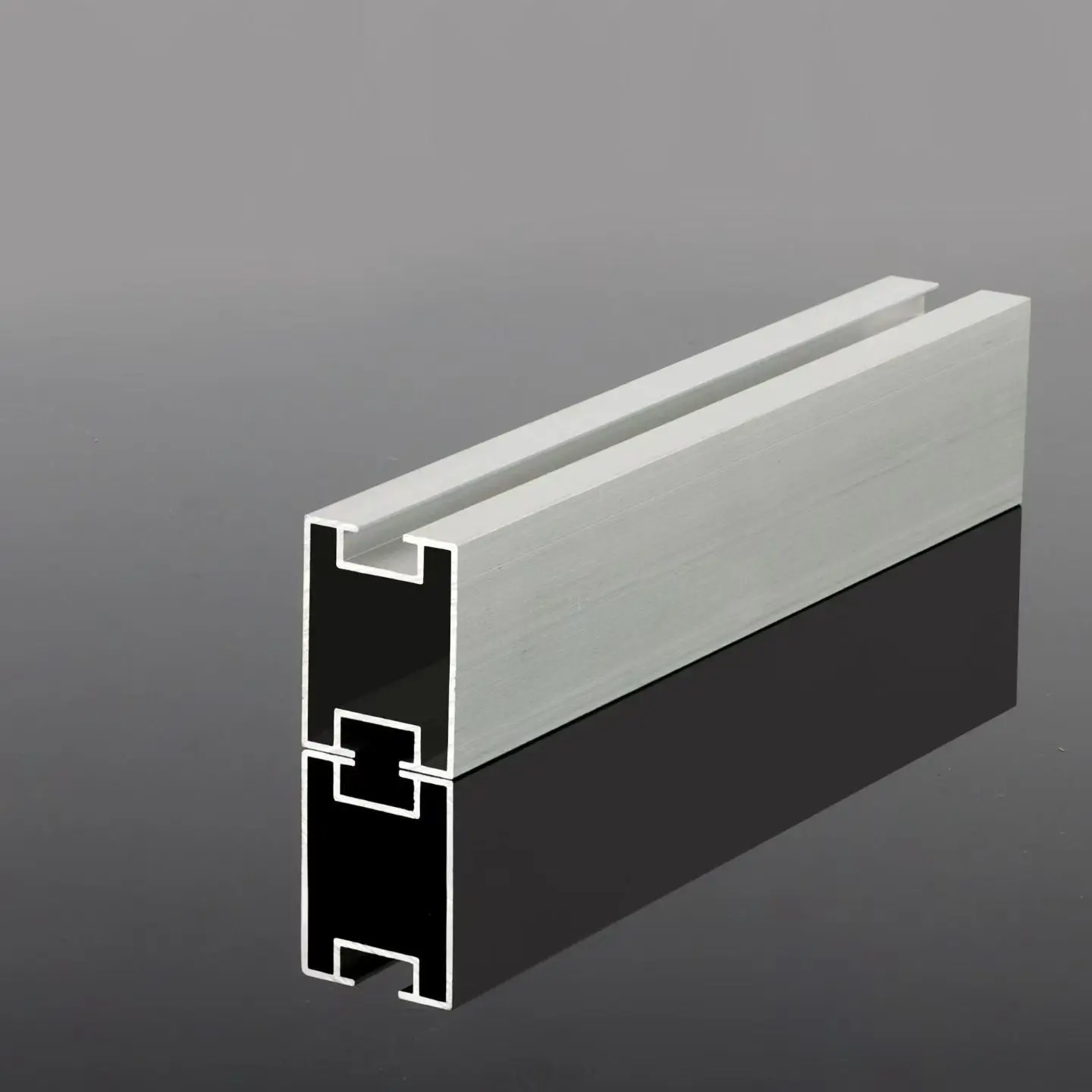

Ribless Guide Rail

Η ράγα οδήγησης χωρίς ραβδώσεις είναι ένας τύπος σιδηροτροχιάς στερέωσης από χάλυβα ψυχρής διαμόρφωσης με διατομή χωρίς ενισχυτικές νευρώσεις. Στις τυπικές ενισχυμένες ράγες φωτοβολταϊκών, οι συνεχείς νευρώσεις που διατρέχουν το μήκος του προφίλ - που σχηματίζονται μέσω πρόσθετων σταδίων διάτρησης και κάμψης στη γραμμή διαμόρφωσης κυλίνδρων - παρέχουν την απαραίτητη ακαμψία κάμψης. Οι μη ενισχυμένες ράγες εξαλείφουν αυτές τις διεργασίες, με αποτέλεσμα ένα απλό προφίλ καναλιού. ενώ αυτό μειώνει την ακαμψία στην κάμψη, ο σχεδιασμός είναι κατάλληλος για έργα με μέτρια φορτία ανέμου και χιονιού και ανοίγματα που έχουν επαληθευτεί κατασκευαστικά.

Ποια είναι τα πλεονεκτήματα αυτής της σιδηροτροχιάς;

Χαμηλότερο κόστος υλικού ανά μέτρο:

Με την παράλειψη του σχηματισμού νευρώσεων, καταναλώνεται λιγότερη λωρίδα χάλυβα ανά μέτρο τελικής ράγας. Για έργα όπου τα συστήματα στερέωσης κοστολογούνται ανά τόνο και η οροφή έχει πλεονάζουσα φέρουσα ικανότητα, αυτό προσφέρει άμεση εξοικονόμηση κόστους για τη συνολική κατασκευή.

Λιγότερα βήματα παραγωγής, πιο αξιόπιστη παράδοση:

Τα στάδια διάτρησης πλευρών και τα επόμενα δευτερεύοντα στάδια κάμψης εξαλείφονται. Με λιγότερα περάσματα διαμόρφωσης, ο κύκλος παραγωγής είναι ταχύτερος και πιο προβλέψιμος, καθιστώντας ευκολότερη την τήρηση των προθεσμιών παράδοσης για μικρές παρτίδες και τις επαναλαμβανόμενες παραγγελίες.

Ελαφρύτερο φορτίο στην οροφή:

Το μειωμένο αυτο-βάρος μειώνει το νεκρό φορτίο που φέρουν οι τεγίδες και τα πάνελ οροφής. Για χρωματιστές χαλύβδινες στέγες με περιορισμένη εφεδρική ικανότητα φόρτωσης, αυτός ο παράγοντας μπορεί να είναι το αποφασιστικό στοιχείο για τη σκοπιμότητα του σχεδιασμού του συστήματος τοποθέτησης.

Συμβατό με τυπικά αξεσουάρ:

Το απλό προφίλ καναλιού της ράγας οδήγησης χωρίς ραβδώσεις φιλοξενεί τυπικούς μεσαίους σφιγκτήρες και ακραίους σφιγκτήρες ΦΒ. Οι χρήστες δεν είναι κλειδωμένοι σε ιδιόκτητα αξεσουάρ, επιτρέποντας την ανταγωνιστική προμήθεια.

Πλήρως γαλβανισμένο με σαφείς όρους εγγύησης:

Η γαλβανισμένη εν θερμώ λωρίδα χάλυβα διασφαλίζει ότι ολόκληρη η διατομή —συμπεριλαμβανομένων των κομμένων άκρων και των οπών διάνοιξης επί τόπου— καλύπτεται από ένα ομοιόμορφο, καλά συνδεδεμένο στρώμα ψευδαργύρου. Η τυπική προμήθεια περιλαμβάνει 15ετή αντιδιαβρωτική εγγύηση. για πιο σκληρά ατμοσφαιρικά περιβάλλοντα, η λωρίδα χάλυβα ψευδαργύρου-αλουμινίου-μαγνήσιου (Zn-Al-Mg) διατίθεται με εγγύηση 25 ετών.

Αβίαστη επιτόπια κοπή, διάτρηση και χειρισμός:

Το ελαφρύ προφίλ διευκολύνει τους εργαζομένους να μεταφέρουν, να κόψουν κατά μήκος και να τρυπήσουν στη θέση τους, συντομεύοντας αποτελεσματικά το παράθυρο εγκατάστασης στέγης για κατανεμημένα έργα.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Προϊόν	Ράγα οδηγού Ribless — Ράγα στήριξης φωτοβολταϊκών από χάλυβα ψυχρής διαμόρφωσης
Τμήμα	Απλό κανάλι (τμήμα U), χωρίς νευρώσεις ακαμψίας
Υλικό	Λωρίδα χάλυβα γαλβανισμένη εν θερμώ
Διαμόρφωση	Σχηματισμένο σε κρύο ρολό, χωρίς νευρώσεις, κομμένο σε μήκος
Επιφανειακή επεξεργασία	Γαλβανισμένο εν θερμώ]; Διατίθεται λωρίδα Zn-Al-Mg κατόπιν αιτήματος
Αντιδιαβρωτική εγγύηση	15 έτη (γαλβανισμένο εν θερμώ) / 25 έτη (Zn-Al-Mg)
Διαστάσεις τομής	δώστε μας το άνοιγμα και τη θήκη φόρτωσης και θα σας προτείνουμε ένα τμήμα
Τυπικά μήκη	Κόψιμο σε μήκος για συσκευασία και μεταφορά
Συμβατότητα αξεσουάρ	Τυπικοί σφιγκτήρες φωτοβολταϊκών μεσαίων και ακραίων σφιγκτήρες
Μηχανική σε δεύτερο στάδιο	Κόψτε στο μήκος και τρυπήστε εσωτερικά στο σχέδιό σας
MOQ	Δοχείο 1 × 20 GP. μικρότερες δοκιμαστικές παραγγελίες διαπραγματεύσιμες
Χρόνος παράδοσης	7–15 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης
Όροι εμπορίου	FOB Νέο λιμάνι Tianjin / CFR / CIF
Πληρωμή	30% κατάθεση T/T, υπόλοιπο έναντι αντιγράφου B/L

Σενάρια εφαρμογής για τις ράγες

Βιομηχανικές και εμπορικές (C&I) μεταλλικές στέγες:

Οι στέγες που χρησιμοποιούν όρθια ραφή ή τραπεζοειδή μεταλλικά φύλλα έχουν συχνά περιορισμένη φέρουσα ικανότητα. Το χαμηλότερο βάρος αυτών των οδηγών χωρίς ραβδώσεις μειώνει άμεσα το φορτίο στην οροφή. Σε συνδυασμό με μεταλλικούς σφιγκτήρες οροφής, η εγκατάσταση είναι γρήγορη και το κόστος του συστήματος ραφιών είναι χαμηλό, καθιστώντας αυτό μια τυπική επιλογή για ευαίσθητα στο κόστος έργα C&I ταράτσας.

Μικρής κλίμακας εγκαταστάσεις έρματος σκυροδέματος επίπεδης οροφής:

Για έργα στέγης από σκυρόδεμα έρματος με μικρή έως μεσαία εγκατεστημένη χωρητικότητα και μέτρια φορτία ανέμου/χιονιού, η λειτουργία της σιδηροτροχιάς είναι απλώς να μεταφέρει φορτία μεταξύ των σημείων στήριξης—ένα απλό (μη ενισχυμένο) προφίλ καναλιού είναι απολύτως επαρκές.

Μικρά έως μεσαία φυτά στο έδαφος:

Κατάλληλο για έργα κάτω των 10 MW σε πεδιάδες με χαμηλά φορτία χιονιού και ανέμου. Σε αυτά τα έργα «ισοτιμίας δικτύου», η οικονομική απόδοση του συστήματος ραφιών (υπολογισμένο ανά χωρητικότητα) καθοδηγεί τη σχεδίαση.

Φ/Β κατοικίας:

Αγροτικές στέγες και μικρά κτίρια εργοστασίων. με λιγότερες μονάδες και μικρότερα ανοίγματα, το μη ενισχυμένο προφίλ προσφέρει την καλύτερη σχέση κόστους-απόδοσης.

Ελαφρύ φωτοβολταϊκό χώρο στάθμευσης:

Κατάλληλο για απλούς σταθμούς αυτοκινήτων με χαμηλά φορτία. Ο οδηγός ράγας χωρίς ράβδους δεν είναι κατάλληλος για στέγες οχήματος με μεγάλο άνοιγμα και βαρύ φορτίο — τέτοιες κατασκευές απαιτούν βαθύτερα, ενισχυμένα προφίλ, για τα οποία θα προτείναμε έναν εναλλακτικό σχεδιασμό.

Προφυλάξεις εγκατάστασης και χρήσης

1. Οριζοντιώστε και ευθυγραμμίστε πριν τη στερέωση:

Οι ράγες πρέπει να ισοπεδώνονται και να διατηρούνται σε ευθεία γραμμή. Εάν μια σειρά δεν ευθυγραμμιστεί σωστά, οι μονάδες θα κληρονομήσουν αυτό το σφάλμα, δημιουργώντας συγκεντρωμένη τάση μέσα στο συγκρότημα που τελικά εκδηλώνεται ως μακροχρόνια παραμόρφωση.

2. Ακολουθήστε τις προδιαγραφές ραφιών για τη ροπή του σφιγκτήρα και του μπουλονιού:

Η υπερβολική ροπή μπορεί να συνθλίψει και να παραμορφώσει τις ράγες με λεπτό τοίχωμα, ενώ η ανεπαρκής ροπή οδηγεί σε σταδιακή χαλάρωση κατά τη διάρκεια του θερμικού κύκλου. Η αυστηροποίηση των τιμών που καθορίζονται για το έργο αποτρέπει και τα δύο ζητήματα.

3. Αφήστε κενά διαστολής στους αρμούς:

Οι ράγες διαστέλλονται και συστέλλονται με τις αλλαγές θερμοκρασίας. αφήνοντας κενά στις αρθρώσεις αποτρέπει το λυγισμό ή την παραμόρφωση των προφίλ λόγω εποχιακών διακυμάνσεων.

4. Τοποθετήστε μονωτικά παρεμβύσματα μεταξύ της ράγας και των μεταλλικών πλαισίων οροφής:

Η άμεση επαφή μεταξύ γαλβανισμένων σιδηροτροχιών και επικαλυμμένων χαλύβδινων φύλλων μπορεί να προκαλέσει ηλεκτροχημική διάβρωση. μια φλάντζα απομόνωσης σπάει αυτό το γαλβανικό ζευγάρι.

5. Χρησιμοποιείτε μόνο γαλβανισμένους εν θερμώ ή ανοξείδωτους συνδετήρες:

Η ανάμειξη μετάλλων στις αρθρώσεις δημιουργεί ένα γαλβανικό ζεύγος όπου το εξάρτημα με τη μικρότερη επιφάνεια διαβρώνεται πρώτα. Τα υλικά στερέωσης πρέπει να είναι συμβατά με την επίστρωση της ράγας.

6. Μην πατάτε στη μέση της ράγας:

Το μεσαίο τμήμα μιας ράγας οδηγού χωρίς ραβδώσεις έχει τη χαμηλότερη δομική ακαμψία. Εάν το πάτημα στη ράγα είναι αναπόφευκτο κατά τη διάρκεια της εργασίας, κατεβείτε ακριβώς πάνω από ένα σημείο στήριξης. Για έργα που απαιτούν συχνή πρόσβαση στην οροφή για συντήρηση, ενημερώστε μας εκ των προτέρων ώστε να σας προτείνουμε ένα βαθύτερο τμήμα προφίλ.

FAQ

Ε1: Πώς μπορώ να προσδιορίσω εάν το έργο μου είναι αρκετά "ελαφρύ" για να χρησιμοποιήσω αυτήν τη ράγα;

Α: Αξιολογήστε πρώτα τις συνθήκες του ιστότοπου και όχι απλώς τον κατάλογο. Η ράγα οδήγησης χωρίς ραβδώσεις είναι κατάλληλη για βιομηχανικές/εμπορικές στέγες από έγχρωμο χάλυβα, μικρές επίπεδες στέγες με έρμα, στέγες κατοικιών και επίγειες εγκαταστάσεις (έως ~10 MW) σε περιοχές με μέτρια φορτία ανέμου και χιονιού. Εάν το έργο βρίσκεται σε ζώνη υψηλού φορτίου χιονιού ή επιρρεπής σε τυφώνα ή περιλαμβάνει μεγάλα, μη υποστηριζόμενα ανοίγματα, η σωστή επιλογή είναι μια ενισχυμένη ράγα ή ένα παχύτερο προφίλ.

Ε2: Μπορεί η ράγα να τρυπηθεί ή να κοπεί σε συγκεκριμένα μήκη; Είναι διαθέσιμο για ξεχωριστή αγορά;

Α: Ναι, υποστηρίζουμε προσαρμοσμένη κοπή και διάτρηση και οι ράγες μπορούν να αγοραστούν χωριστά χωρίς το πλήρες σύστημα τοποθέτησης Φ/Β. Οι τυπικές προδιαγραφές διατηρούνται σε απόθεμα, ενώ οι μη τυποποιημένες προδιαγραφές κατασκευάζονται σύμφωνα με τις παραμέτρους σχεδίασης έργου.

Ε3: Ποια είναι η εγγυημένη αντιδιαβρωτική διάρκεια ζωής;

Α: Οι γαλβανισμένες ράγες εν θερμώ συνοδεύονται από 15ετή αντιδιαβρωτική εγγύηση. η επιλογή Ψευδάργυρος-Αλουμίνιο-Μαγνήσιο (Zn-Al-Mg) προσφέρει 25 χρόνια εγγύηση και συνιστάται για παράκτιες περιοχές ή άλλα σκληρά ατμοσφαιρικά περιβάλλοντα. Και οι δύο επιλογές εγγύησης καλύπτουν την απόδοση επίστρωσης υπό κανονικές συνθήκες λειτουργίας φωτοβολταϊκών εξωτερικού χώρου.

Ε4: Μπορείτε να βοηθήσετε με τους υπολογισμούς της απόστασης και του φορτίου;

Α: Ναι, και συνιστούμε ανεπιφύλακτα να εκτελέσετε αυτούς τους υπολογισμούς για μη ενισχυμένα προφίλ. Δώστε μας τη διάταξη της μονάδας, τη σχεδίαση των φορτίων ανέμου και χιονιού και την προγραμματισμένη απόσταση σιδηροτροχιών. Η τεχνική μας ομάδα θα επαληθεύσει το κατάλληλο άνοιγμα και προφίλ—και εάν οι μη ενισχυμένες ράγες είναι ακατάλληλες για την τοποθεσία, θα σας ενημερώσουμε απευθείας.

Ε5: Ποια είναι τα πιο σημαντικά ζητήματα για την επιτόπια εγκατάσταση;

Α: Τέσσερα σημεία είναι κρίσιμα: ισοπεδώστε και ευθυγραμμίστε κάθε σειρά σιδηροτροχιών πριν τις ασφαλίσετε. Σφίξτε τους σφιγκτήρες με την καθορισμένη από το έργο ροπή αντί να βασίζεστε στην αίσθηση. αφήστε κενά διαστολής στα σημεία σύνδεσης. και αποφύγετε αυστηρά να πατάτε στο κέντρο των μη ενισχυμένων σιδηροτροχιών, καθώς η περιοχή του μεσαίου ανοίγματος έχει τη χαμηλότερη ακαμψία. Οδηγίες εγκατάστασης και χειρισμού περιλαμβάνονται σε κάθε παραγγελία και η τεχνική ομάδα μας είναι διαθέσιμη για να απαντήσει σε ερωτήσεις καθ' όλη τη διάρκεια της διαδικασίας εγκατάστασης.
