Τι κάνει ένα σύστημα ηλιακής παρακολούθησης με κλίση μονού άξονα αποτελεσματικό για σύγχρονα φωτοβολταϊκά έργα;

A Κεκλιμένο Σύστημα Ηλιακού Παρακολούθησης Μονού Άξοναεπιτρέπει στις φωτοβολταϊκές μονάδες να περιστρέφονται γύρω από έναν μόνο κεκλιμένο άξονα, βοηθώντας στη διατήρηση μιας πιο ευνοϊκής γωνίας προς τον ήλιο καθ' όλη τη διάρκεια της ημέρας. Σε σύγκριση με τη στερέωση με σταθερή κλίση, αυτή η προσέγγιση μπορεί να αυξήσει την ηλιακή ακτινοβολία που λαμβάνουν οι μονάδες διατηρώντας παράλληλα μια απλούστερη μηχανική αρχιτεκτονική από την παρακολούθηση διπλού άξονα. Αυτό το άρθρο εξηγεί πώς λειτουργεί η παρακολούθηση κεκλιμένου άξονα, ποιες προκλήσεις έργου αντιμετωπίζει, πώς τα στοιχεία του συστήματος επηρεάζουν την απόδοση και τι πρέπει να λάβουν υπόψη οι μηχανικοί και οι προγραμματιστές έργων όταν σχεδιάζουν μια αξιόπιστη λύση παρακολούθησης. Εξετάζει επίσης τις συνθήκες εγκατάστασης, τον δομικό σχεδιασμό, τις στρατηγικές ελέγχου, τη συντήρηση, την ενεργειακή απόδοση και τη μακροπρόθεσμη αξία του έργου.

Πίνακας περιεχομένων

1. Εισαγωγή: Γιατί έχει σημασία η Ηλιακή Παρακολούθηση
2. Τι είναι ένα σύστημα ηλιακού ανιχνευτή με κλίση μονού άξονα;
3. Πώς λειτουργεί η δομή παρακολούθησης
4. Βασικά Στοιχεία του Συστήματος
5. Σημαντικά οφέλη για έργα φωτοβολταϊκών
6. Προκλήσεις έργου που μπορεί να αντιμετωπίσει το σύστημα
7. Παρακολούθηση με κλίση σε σύγκριση με συστήματα σταθερής κλίσης
8. Σημαντικά ζητήματα σχεδιασμού
9. Τυπικές Εφαρμογές
10. Συντήρηση και μακροπρόθεσμη αξιοπιστία
11. Λίστα ελέγχου αξιολόγησης έργου
12. Συχνές Ερωτήσεις
13. Σύναψη

Εισαγωγή: Γιατί έχει σημασία η Ηλιακή Παρακολούθηση

Τα ηλιακά φωτοβολταϊκά πλαίσια παράγουν ηλεκτρική ενέργεια μετατρέποντας το ηλιακό φως σε ηλεκτρική ενέργεια. Ωστόσο, η ποσότητα της χρήσιμης ηλιακής ακτινοβολίας που φτάνει σε μια μονάδα αλλάζει συνεχώς καθώς ο ήλιος κινείται στον ουρανό. Μια Φ/Β δομή σταθερής κλίσης διατηρεί έναν προκαθορισμένο προσανατολισμό, πράγμα που σημαίνει ότι η γωνία της σε σχέση με τον ήλιο είναι βέλτιστη μόνο σε ορισμένες περιόδους.

Αυτό δημιουργεί μια πρακτική πρόκληση για τους προγραμματιστές που θέλουν να αυξήσουν την παραγωγή ενέργειας χωρίς να εισάγουν την πολυπλοκότητα ενός συστήματος παρακολούθησης πλήρως διπλού άξονα. ΕΝΑΚεκλιμένο Σύστημα Ηλιακού Παρακολούθησης Μονού Άξονααντιμετωπίζει αυτό το κενό επιτρέποντας στη φωτοβολταϊκή γεννήτρια να περιστρέφεται γύρω από έναν κεκλιμένο άξονα.

Η παρακολούθηση ενός άξονα χρησιμοποιείται ήδη ευρέως σε φωτοβολταϊκές εφαρμογές, ιδιαίτερα σε μεγαλύτερες ηλιακές εγκαταστάσεις. Η έρευνα έχει δείξει ότι τα συστήματα ενός άξονα μπορούν να παρέχουν σημαντικά ενεργειακά κέρδη σε σύγκριση με τα συστήματα σταθερής κλίσης, αν και το πραγματικό κέρδος εξαρτάται σε μεγάλο βαθμό από το γεωγραφικό πλάτος, τον καιρό, τη γεωμετρία του συστήματος, τη σκίαση και τις συνθήκες λειτουργίας. :contentReference[oaicite:0]{index=0}

Η διαμόρφωση του κεκλιμένου άξονα προσθέτει μια άλλη μεταβλητή σχεδίασης: ο άξονας περιστροφής είναι κεκλιμένος αντί να είναι εντελώς οριζόντιος ή κατακόρυφος. Αυτή η γεωμετρία μπορεί να είναι ιδιαίτερα χρήσιμη όταν η τοποθεσία του έργου, το γεωγραφικό πλάτος, το έδαφος και η επιθυμητή ηλιακή τροχιά καθιστούν πλεονεκτικό έναν κεκλιμένο άξονα.

Τι είναι ένα σύστημα ηλιακού ανιχνευτή με κλίση μονού άξονα;

Ένα Σύστημα Ηλιακής Παρακολούθησης με Κλίση Μονού Άξονα είναι μια φωτοβολταϊκή δομή στήριξης στην οποία οι ηλιακές μονάδες περιστρέφονται γύρω από έναν άξονα που είναι εγκατεστημένος υπό γωνία σε σχέση με την οριζόντια επιφάνεια του εδάφους.

Σε αντίθεση με μια σταθερή δομή στήριξης Φ/Β, οι μονάδες δεν είναι μόνιμα κλειδωμένες σε έναν προσανατολισμό. Ένας μηχανοκίνητος μηχανισμός κίνησης αλλάζει τη γωνιακή τους θέση κατά τη διάρκεια της ημέρας σύμφωνα με μια στρατηγική παρακολούθησης. Σε αντίθεση με έναν ιχνηλάτη διπλού άξονα, ωστόσο, το σύστημα χρησιμοποιεί μόνο έναν περιστροφικό βαθμό ελευθερίας.

Η τεχνική βιβλιογραφία περιγράφει γενικά έναν κεκλιμένο ιχνηλάτη μονού άξονα ως ένα σύστημα του οποίου ο άξονας περιστροφής βρίσκεται μεταξύ οριζόντιας και κατακόρυφης. Η κλίση του άξονα μπορεί να επιλεγεί σύμφωνα με τη γεωγραφική θέση, την ηλιακή γεωμετρία, τις δομικές απαιτήσεις και τους στόχους του έργου. :contentReference[oaicite:1]{index=1}

Η βασική ιδέα μπορεί να συνοψιστεί ως εξής:

• Ένας άξονας περιστροφής:Η συστοιχία φωτοβολταϊκών ακολουθεί τον ήλιο χρησιμοποιώντας μία μόνο μηχανική κίνηση.
• Κεκλιμένος άξονας:Ο άξονας περιστροφής είναι τοποθετημένος σε μια προκαθορισμένη γωνία αντί να παραμένει εντελώς οριζόντιος.
• Αυτοματοποιημένη κίνηση:Ένας ελεγκτής καθορίζει ή λαμβάνει την απαιτούμενη θέση παρακολούθησης.
• Συνεχής προσαρμογή:Η συστοιχία αλλάζει τον προσανατολισμό της κατά τη διάρκεια της περιόδου λειτουργίας.
• Δομική ολοκλήρωση:Ο ιχνηλάτης συνδυάζει θεμέλια, δομές στήριξης, εξαρτήματα κίνησης, μονάδες και εξοπλισμό ελέγχου.

Πώς λειτουργεί η δομή παρακολούθησης

Η αρχή λειτουργίας είναι απλή: ο ανιχνευτής αλλάζει τον προσανατολισμό της φωτοβολταϊκής γεννήτριας έτσι ώστε οι μονάδες να δέχονται το φως του ήλιου σε πιο ευνοϊκή γωνία σε διαφορετικές ώρες της ημέρας.

Ένα τυπικό σύστημα ξεκινά με έναν δομικό άξονα που υποστηρίζεται από θεμέλια και συγκροτήματα ρουλεμάν. Οι φωτοβολταϊκές μονάδες είναι τοποθετημένες σε σωλήνα ροπής ή ισοδύναμη δομική δέσμη. Στη συνέχεια, ένας κινητήρας και ένας μηχανισμός μετάδοσης περιστρέφουν τη διάταξη γύρω από τον κεκλιμένο άξονα.

Ο ελεγκτής μπορεί να χρησιμοποιήσει προγραμματισμένους υπολογισμούς ηλιακής θέσης, πληροφορίες χρόνου, γεωγραφικές συντεταγμένες, αισθητήρες ή συνδυασμό αυτών των εισόδων. Στη συνέχεια, η στρατηγική παρακολούθησης καθορίζει την κατάλληλη θέση για τη συστοιχία.

Η έρευνα για την παρακολούθηση κεκλιμένου άξονα έχει δείξει ότι η βελτιστοποιημένη περιστροφή γύρω από έναν κεκλιμένο άξονα μπορεί να βελτιώσει την εξαγωγή ενέργειας σε σύγκριση με ορισμένες εναλλακτικές προσεγγίσεις παρακολούθησης, ιδιαίτερα υπό συγκεκριμένο γεωγραφικό πλάτος και καιρικές συνθήκες. :contentReference[oaicite:2]{index=2}

Ωστόσο, η παρακολούθηση δεν θα πρέπει να θεωρείται ως καθολική ποσοστιαία αύξηση. Το πραγματικό ενεργειακό όφελος εξαρτάται από το πλήρες περιβάλλον του έργου. Ένας καλά σχεδιασμένος ανιχνευτής πρέπει να λαμβάνει υπόψη τη διαδρομή του ήλιου, το έδαφος, τη διαμόρφωση της μονάδας, την απόσταση σειρών, τη σκίαση, τις συνθήκες ανέμου και τη στρατηγική λειτουργίας.

Βασικά Στοιχεία του Συστήματος

Ένα αξιόπιστο σύστημα ηλιακού ανιχνευτή με κλίση μονού άξονα είναι κάτι περισσότερο από ένα περιστρεφόμενο πλαίσιο. Τα μηχανικά, ηλεκτρικά, δομικά και στοιχεία ελέγχου πρέπει να συνεργάζονται.

Σημαντικά οφέλη για έργα φωτοβολταϊκών

Βελτιωμένη Ηλιακή Συλλογή

Ο πιο σημαντικός λόγος για την εγκατάσταση τεχνολογίας παρακολούθησης είναι η βελτίωση της σχέσης μεταξύ της επιφάνειας της μονάδας και του εισερχόμενου ηλιακού φωτός. Με την κίνηση κατά τη διάρκεια της ημέρας, η συστοιχία μπορεί να συλλάβει πιο άμεση ηλιακή ακτινοβολία από μια σταθερή δομή υπό κατάλληλες συνθήκες.

Πειραματική έρευνα για την κεκλιμένη παρακολούθηση ενός άξονα ανέφερε μετρήσιμα κέρδη ενέργειας σε σύγκριση με σταθερά συστήματα, ενώ έδειξε επίσης ότι η απόδοση ποικίλλει σημαντικά ανάλογα με τις καιρικές συνθήκες. :contentReference[oaicite:3]{index=3}

Ισορροπημένη Μηχανική Πολυπλοκότητα

Ένας ανιχνευτής διπλού άξονα μπορεί να ακολουθεί τον ήλιο σε δύο διαστάσεις, αλλά αυτό απαιτεί πρόσθετη μηχανική κίνηση, χειριστήρια και εξαρτήματα. Ένας ιχνηλάτης μονού άξονα παρέχει έναν βαθμό κίνησης, δημιουργώντας μια δυνητικά απλούστερη μηχανική αρχιτεκτονική.

Αυτή η ισορροπία μεταξύ πρόσθετης δέσμευσης ενέργειας και μηχανικής πολυπλοκότητας καθιστά την παρακολούθηση μονού άξονα ελκυστική για πολλά μεγαλύτερα φωτοβολταϊκά έργα.

Καλύτερη προσαρμοστικότητα στις συνθήκες τοποθεσίας

Ένας κεκλιμένος άξονας περιστροφής μπορεί να διαμορφωθεί σύμφωνα με τη γεωμετρία του έργου. Αυτό μπορεί να είναι πολύτιμο για τοποθεσίες όπου μια συμβατική οριζόντια διάταξη παρακολούθησης δεν είναι η καταλληλότερη λύση.

Για έργα που περιλαμβάνουν κεκλιμένο ή πολύπλοκο έδαφος, ο δομικός σχεδιασμός γίνεται ιδιαίτερα σημαντικός. Ο ιχνηλάτης πρέπει να σχεδιαστεί γύρω από τις πραγματικές συνθήκες τοποθεσίας αντί να εφαρμόζει απλώς μια τυπική διαμόρφωση.

Δυνητικά υψηλότερη ενεργειακή απόδοση

Μελέτες έχουν δείξει ότι η βελτιστοποιημένη παρακολούθηση μονού άξονα μπορεί να αυξήσει την ετήσια ηλιακή συλλογή σε σύγκριση με σταθερές διαμορφώσεις Φ/Β. Μια δημοσιευμένη ανάλυση μιας νέας δομής κεκλιμένου άξονα ανέφερε ετήσια προσπίπτουσα ακτινοβολία ισοδύναμη με το 96,40% του μοντελοποιημένου συστήματος αναφοράς διπλού άξονα υπό τις συνθήκες της μελέτης. :contentReference[oaicite:4]{index=4}

Αυτό το αποτέλεσμα θα πρέπει να γίνει κατανοητό ως αποτέλεσμα έρευνας κάτω από καθορισμένες παραδοχές και όχι ως καθολική εγγύηση απόδοσης. Η προσομοίωση για συγκεκριμένο έργο παραμένει απαραίτητη.

Προκλήσεις έργου που μπορεί να αντιμετωπίσει το σύστημα

Οι προγραμματιστές ηλιακών έργων αντιμετωπίζουν συνήθως πολλές ανταγωνιστικές απαιτήσεις: υψηλότερη ενεργειακή απόδοση, λογικές κεφαλαιουχικές δαπάνες, περιορισμένη συντήρηση, δύσκολο έδαφος, μεταβαλλόμενες καιρικές συνθήκες και μεγάλη διάρκεια ζωής.

• Χαμηλή παραγωγή ενέργειας από σταθερό προσανατολισμό:Η παρακολούθηση παρέχει πρόσθετη κίνηση για τη βελτίωση της ηλιακής συχνότητας κατά τη διάρκεια της ημέρας.
• Ανάγκη για αυξημένη παραγωγή:Η ευνοϊκότερη ηλιακή τοποθέτηση μπορεί να αυξήσει την καθημερινή και ετήσια συλλογή ενέργειας.
• Πολύπλοκο έδαφος έργου:Μια δομή κεκλιμένου άξονα μπορεί να κατασκευαστεί για συγκεκριμένες συνθήκες εδάφους.
• Η μηχανική αξιοπιστία αφορά:Ένας μόνο περιστροφικός άξονας μπορεί να μειώσει τους μηχανικούς βαθμούς ελευθερίας σε σύγκριση με τις διευθετήσεις δύο αξόνων.
• Έκθεση στον καιρό:Η κατάλληλη λογική ελέγχου μπορεί να τοποθετήσει τις μονάδες σε προστατευτικές θέσεις κατά τη διάρκεια συμβάντων με ισχυρούς ανέμους.
• Μακροπρόθεσμα λειτουργικά κόστη:Η σωστή επιλογή εξαρτημάτων και η προληπτική συντήρηση μπορούν να βοηθήσουν στη μείωση του απροσδόκητου χρόνου διακοπής λειτουργίας.

Παρακολούθηση με κλίση σε σύγκριση με συστήματα σταθερής κλίσης

Επομένως, η σωστή λύση εξαρτάται από τους τεχνικούς και οικονομικούς στόχους του έργου. Η παρακολούθηση προσθέτει εξαρτήματα και απαιτήσεις εγκατάστασης, επομένως η πρόσθετη ενεργειακή απόδοση θα πρέπει να αξιολογηθεί σε σχέση με τις πρόσθετες απαιτήσεις κεφαλαίου, συντήρησης και λειτουργίας.

Σημαντικά ζητήματα σχεδιασμού

1. Γεωγραφική θέση και ηλιακό μονοπάτι

Το γεωγραφικό πλάτος έχει μεγάλη επίδραση στη φαινομενική κίνηση του ήλιου. Ο αλγόριθμος κλίσης άξονα και παρακολούθησης θα πρέπει επομένως να σχεδιαστεί σύμφωνα με την πραγματική θέση του έργου αντί να αντιγραφεί απευθείας από άλλη εγκατάσταση.

2. Δομικά Φορτία

Οι κατασκευές ηλιακών ανιχνευτών λειτουργούν σε εξωτερικούς χώρους για πολλά χρόνια και πρέπει να αντέχουν τον άνεμο, τη βροχή, τις αλλαγές θερμοκρασίας και άλλα περιβαλλοντικά φορτία. Ο άνεμος είναι ιδιαίτερα σημαντικός επειδή η φωτοβολταϊκή συστοιχία μπορεί να λειτουργήσει ως μια μεγάλη αεροδυναμική επιφάνεια.

Η δομική μηχανική θα πρέπει να αξιολογεί το βάρος της μονάδας, την πίεση του ανέμου, την ικανότητα θεμελίωσης, τη ροπή μετάδοσης κίνησης, την παραμόρφωση, την αντοχή σύνδεσης και τη δυναμική συμπεριφορά.

3. Θεμελίωση και Εδαφικές Συνθήκες

Το θεμέλιο μεταφέρει φορτία ιχνηλάτη στο έδαφος. Επομένως, η φέρουσα ικανότητα του εδάφους, οι γεωλογικές συνθήκες, τα υπόγεια ύδατα, ο εξοπλισμός εγκατάστασης και οι τοπικές κατασκευαστικές πρακτικές θα πρέπει να λαμβάνονται υπόψη πριν από την οριστικοποίηση του σχεδιασμού θεμελίωσης.

4. Ακρίβεια παρακολούθησης

Η ακρίβεια παρακολούθησης επηρεάζει τον προσανατολισμό της φωτοβολταϊκής γεννήτριας. Τα υπερβολικά σφάλματα τοποθέτησης μπορούν να μειώσουν το αναμενόμενο όφελος της παρακολούθησης, ενώ οι άσκοπες επιθετικές απαιτήσεις ακρίβειας μπορεί να αυξήσουν την πολυπλοκότητα του συστήματος.

Ένα πρακτικό σύστημα ελέγχου θα πρέπει να εξισορροπεί την ακρίβεια παρακολούθησης, τη λειτουργία του κινητήρα, την κατανάλωση ενέργειας, τη φθορά των εξαρτημάτων και τις συνθήκες του χώρου.

5. Backtracking και Shading

Οι παρακείμενες σειρές μπορούν να σκιάζουν η μία την άλλη όταν ο ήλιος είναι χαμηλός. Μια στρατηγική παρακολούθησης μπορεί να ενσωματώσει τη λογική backtracking για να μειώσει τη σκίαση από σειρά σε σειρά κατά τη διάρκεια συγκεκριμένων περιόδων.

Αυτό είναι ιδιαίτερα σημαντικό σε μεγάλες φωτοβολταϊκές εγκαταστάσεις όπου εκατοντάδες ή χιλιάδες μονάδες μπορούν να λειτουργούν παράλληλα.

6. Αντιανεμική προστασία

Η προστασία από τον αέρα θα πρέπει να λαμβάνεται υπόψη από την αρχή του μηχανολογικού σχεδιασμού και του ελέγχου. Ένας ιχνηλάτης μπορεί να μετακινηθεί σε μια προκαθορισμένη θέση αποθήκευσης όταν οι συνθήκες ανέμου υπερβούν ένα καθορισμένο όριο.

Η πραγματική στρατηγική στοιβασίας πρέπει να καθορίζεται από δομικούς υπολογισμούς, τοπικά δεδομένα ανέμου, γεωμετρία ιχνηλάτη και τεχνικές προδιαγραφές του κατασκευαστή.

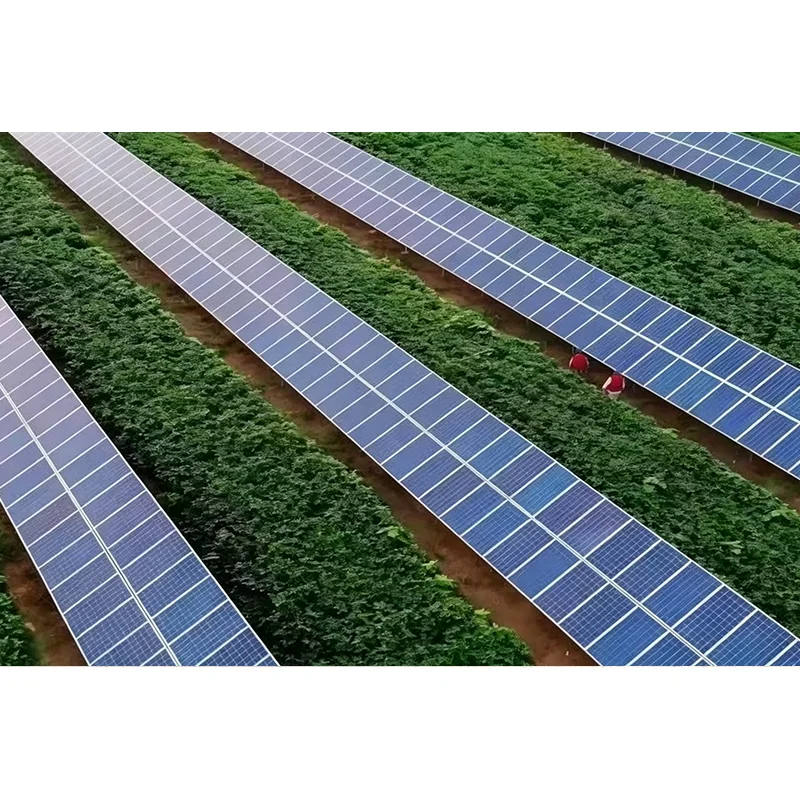

Τυπικές Εφαρμογές

Ένα κεκλιμένο σύστημα μονού άξονα ηλιακού ανιχνευτή μπορεί να εξεταστεί για μια σειρά φωτοβολταϊκών έργων όπου η πρόσθετη συλλογή ενέργειας και η προσαρμοστικότητα του χώρου δικαιολογούν το πρόσθετο μηχανικό σύστημα.

• Φωτοβολταϊκοί σταθμοί παραγωγής ηλεκτρικής ενέργειας
• Εμπορικά ηλιακά πάρκα
• Μεγάλες βιομηχανικές φωτοβολταϊκές εγκαταστάσεις
• Έργα σε περιοχές όπου η ηλιακή γεωμετρία ευνοεί την παρακολούθηση κεκλιμένου άξονα
• Επιλεγμένες φωτοβολταϊκές αναπτύξεις ορεινού ή επικλινούς εδάφους
• Έρευνα και επίδειξη φωτοβολταϊκών συστημάτων
• Έργα που απαιτούν αυτοματοποιημένη καθημερινή παρακολούθηση ηλιακής ενέργειας

Η καταλληλότητα κάθε εφαρμογής θα πρέπει να επαληθεύεται μέσω μηχανικής ειδικής τοποθεσίας, ανάλυσης ηλιακών πόρων, δομικής αξιολόγησης και χρηματοοικονομικής μοντελοποίησης.

Συντήρηση και μακροπρόθεσμη αξιοπιστία

Επειδή ένα σύστημα παρακολούθησης περιέχει κινούμενα εξαρτήματα, ο προγραμματισμός συντήρησης θα πρέπει να ξεκινήσει πριν από την εγκατάσταση. Η τακτική επιθεώρηση μπορεί να εντοπίσει προβλήματα πριν γίνουν σοβαρές αποτυχίες.

1. Επιθεωρήστε τα ρουλεμάν και τις περιστρεφόμενες συνδέσεις:Ελέγξτε για μη φυσιολογική φθορά, κραδασμούς, θόρυβο ή χαλαρότητα.
2. Ελέγξτε τα εξαρτήματα του δίσκου:Εξετάστε κινητήρες, κιβώτια ταχυτήτων, μειωτήρες και μηχανικές συνδέσεις.
3. Επαλήθευση θέσης παρακολούθησης:Επιβεβαιώστε ότι η πραγματική θέση του πίνακα αντιστοιχεί στην αναμενόμενη θέση του ελεγκτή.
4. Επιθεωρήστε τους δομικούς συνδετήρες:Ελέγξτε τα μπουλόνια και τις συνδέσεις για χαλάρωση ή διάβρωση.
5. Διάβρωση οθόνης:Δώστε ιδιαίτερη προσοχή στα εκτεθειμένα εξαρτήματα από χάλυβα και στις περιοχές σύνδεσης.
6. Δοκιμή λειτουργιών ασφαλείας:Επαληθεύστε τους οριακούς διακόπτες, τις λειτουργίες έκτακτης ανάγκης, την προστασία από τον αέρα και τα συστήματα επικοινωνίας.
7. Ελέγξτε τα δεδομένα απόδοσης:Συγκρίνετε την παραγωγή ενέργειας και τη συμπεριφορά του ανιχνευτή με τις αναμενόμενες συνθήκες λειτουργίας.

Η αξιόπιστη λειτουργία δεν καθορίζεται μόνο από ένα εξάρτημα. Η δομική μηχανική, η επιλογή υλικού, η τεχνολογία μετάδοσης κίνησης, η ποιότητα του ελεγκτή, η ακρίβεια εγκατάστασης και οι διαδικασίες συντήρησης συμβάλλουν στην τελική απόδοση του συστήματος.

Λίστα ελέγχου αξιολόγησης έργου

Πριν υιοθετήσουν μια κεκλιμένη λύση παρακολούθησης μονού άξονα, οι ομάδες έργου θα πρέπει να εξετάσουν τα ακόλουθα ερωτήματα:

• Ποιο είναι το γεωγραφικό πλάτος και το προφίλ ηλιακών πόρων του ιστότοπου;
• Ποιος είναι ο βέλτιστος προσανατολισμός και κλίση του άξονα;
• Είναι το έδαφος επίπεδο, επικλινές, βραχώδες, αμμώδες ή αλλιώς δύσκολο;
• Ποιες είναι οι σχεδιαστικές ταχύτητες ανέμου του ιστότοπου;
• Ποια λύση θεμελίωσης είναι κατάλληλη για τις εδαφικές συνθήκες;
• Πόσες μονάδες πρέπει να υποστηρίζει κάθε tracker;
• Τι εύρος παρακολούθησης απαιτείται;
• Απαιτείται backtracking για να ελαχιστοποιηθεί η σκίαση σειρών;
• Ποια αρχιτεκτονική ελέγχου και επικοινωνίας θα χρησιμοποιηθεί;
• Πώς θα αντιμετωπιστούν οι συνθήκες έντονου ανέμου και έκτακτης ανάγκης;
• Ποιοι πόροι συντήρησης είναι διαθέσιμοι στον ιστότοπο;
• Η αναμενόμενη πρόσθετη ενεργειακή απόδοση δικαιολογεί το πρόσθετο κόστος του συστήματος;

Αυτές οι ερωτήσεις βοηθούν στη μετατροπή της επιλογής του tracker από μια σύγκριση προϊόντων σε μια ολοκληρωμένη απόφαση μηχανικής έργου.

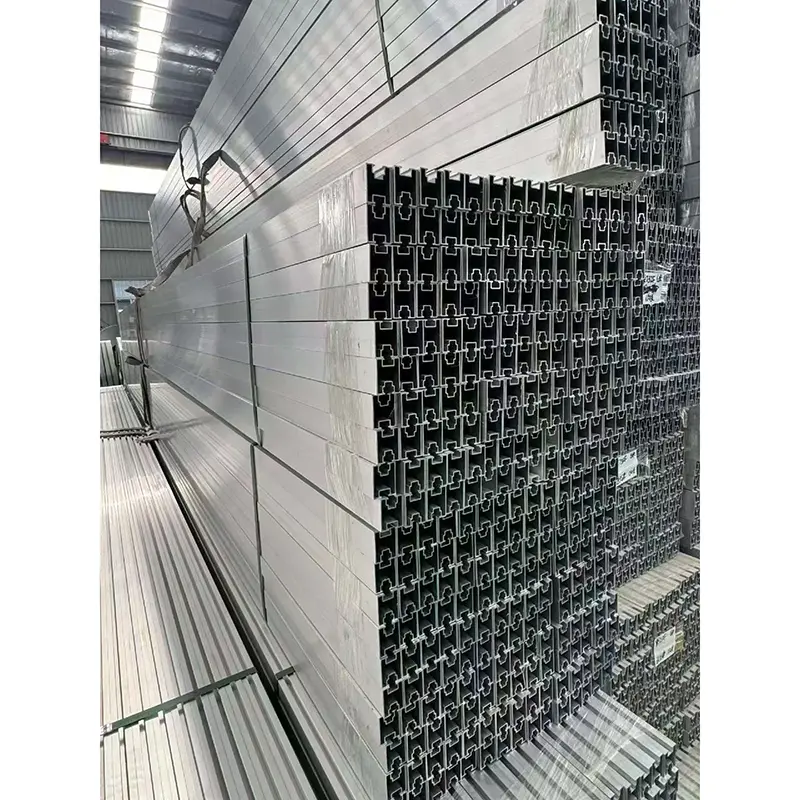

Μηχανική Προοπτική από την Guojian Steel (Tianjin) Co., Ltd.

Για έργα ηλιακής παρακολούθησης, τα δομικά υλικά αποτελούν ουσιαστικό μέρος της μακροπρόθεσμης απόδοσης του συστήματος. Η δομή στήριξης πρέπει να συνδυάζει επαρκή μηχανική αντοχή με σταθερότητα διαστάσεων, αντοχή στη διάβρωση, κατασκευαστική συνέπεια και συμβατότητα με το περιβάλλον εγκατάστασης.

Guojian Steel (Tianjin) Co., Ltd.μπορεί να θεωρηθεί ως συνεργάτης εφοδιασμού που σχετίζεται με το χάλυβα, όταν οι κατασκευαστές ηλιακών ιχνηλατών και οι ολοκληρωτές έργων αξιολογούν τις απαιτήσεις δομικών υλικών. Για εφαρμογές ιχνηλάτη, η επιλογή υλικού θα πρέπει να συντονιστεί με τον τελικό δομικό σχεδιασμό, τις συνθήκες φόρτωσης, τις απαιτήσεις επεξεργασίας επιφάνειας, τη μέθοδο σύνδεσης και το αναμενόμενο περιβάλλον εξυπηρέτησης.

Για τα διεθνή φωτοβολταϊκά έργα, η συνέπεια στις προδιαγραφές των υλικών και στην ποιότητα παραγωγής είναι ιδιαίτερα σημαντική επειδή οι δομές παρακολούθησης μπορεί να περιέχουν πολυάριθμα διασυνδεδεμένα εξαρτήματα. Η κατάλληλη τεκμηρίωση υλικών και ο ποιοτικός έλεγχος μπορούν να υποστηρίξουν πιο προβλέψιμη κατασκευή και εγκατάσταση.

Συχνές Ερωτήσεις

Τι είναι ένας κεκλιμένος ηλιακός ιχνηλάτης μονού άξονα;

Ένας κεκλιμένος ηλιακός ιχνηλάτης μονού άξονα είναι ένα φωτοβολταϊκό σύστημα τοποθέτησης που περιστρέφει τις φωτοβολταϊκές μονάδες γύρω από έναν άξονα που έχει κλίση σε σχέση με το οριζόντιο έδαφος. Το σύστημα ακολουθεί τον ήλιο χρησιμοποιώντας έναν περιστροφικό βαθμό ελευθερίας.

Σε τι διαφέρει ένας κεκλιμένος ιχνηλάτης από ένα σταθερό σύστημα ηλιακής τοποθέτησης;

Ένα σταθερό σύστημα τοποθέτησης διατηρεί τις μονάδες σε έναν προσανατολισμό, ενώ ένας κεκλιμένος ανιχνευτής αλλάζει τη γωνία της μονάδας κατά τη λειτουργία. Αυτή η κίνηση μπορεί να αυξήσει τη συλλογή ηλιακής ενέργειας κάτω από κατάλληλες τοποθεσίες και καιρικές συνθήκες.

Μπορεί ένας κεκλιμένος ιχνηλάτης μονού άξονα να λειτουργήσει σε επικλινές έδαφος;

Μπορεί να κατασκευαστεί για ορισμένες επικλινείς ή σύνθετες τοποθεσίες, αλλά η καταλληλότητα εξαρτάται από τη γεωμετρία του εδάφους, τις συνθήκες θεμελίωσης, τον σχεδιασμό του ιχνηλάτη, τη διάταξη σειρών και τη δομική φόρτιση. Απαιτείται μια ειδική αξιολόγηση μηχανικής τοποθεσίας.

Ένας ιχνηλάτης μονού άξονα παράγει πάντα περισσότερη ενέργεια;

Η παρακολούθηση μπορεί να αυξήσει τη συλλογή ενέργειας σε σύγκριση με ένα σταθερό σύστημα, αλλά η πραγματική βελτίωση εξαρτάται από την τοποθεσία, την ηλιακή ακτινοβολία, τον καιρό, τη γεωμετρία του ιχνηλάτη, τη σκίαση, τη στρατηγική ελέγχου και τη διαθεσιμότητα του συστήματος. Δημοσιευμένες πειραματικές μελέτες και μελέτες προσομοίωσης καταδεικνύουν κέρδη υπό συγκεκριμένες συνθήκες και όχι ένα καθολικό ποσοστό. :contentReference[oaicite:5]{index=5}

Γιατί ο άξονας έχει κλίση;

Ένας κεκλιμένος άξονας αλλάζει τη γεωμετρία της κίνησης της συστοιχίας και μπορεί να παρέχει μια πιο κατάλληλη τροχιά παρακολούθησης για ορισμένες θέσεις και διαμορφώσεις έργου. Η κλίση του άξονα πρέπει να προσδιορίζεται μέσω ηλιακής γεωμετρίας και μηχανικής ανάλυσης.

Ποια είναι τα κύρια στοιχεία του συστήματος;

Τα κύρια εξαρτήματα περιλαμβάνουν συνήθως το δομικό στήριγμα, τον κεκλιμένο άξονα περιστροφής, τα ρουλεμάν, τον κινητήρα μετάδοσης κίνησης, το κιβώτιο ταχυτήτων ή τον μηχανισμό περιστροφής, τον ελεγκτή, το σύστημα ανάδρασης θέσης, τη βάση, την καλωδίωση και τους μηχανισμούς ασφαλείας.

Το σύστημα απαιτεί συντήρηση;

Ναί. Επειδή το σύστημα περιέχει κινούμενα μηχανικά εξαρτήματα, συνιστάται η τακτική επιθεώρηση των ηλεκτροκινητήρων, των ρουλεμάν, των συνδετήρων, των δομικών συνδέσεων, του ηλεκτρικού εξοπλισμού, των συστημάτων ελέγχου και των λειτουργιών προστασίας.

Είναι κατάλληλος ένας κεκλιμένος ιχνηλάτης μονού άξονα για κάθε ηλιακό έργο;

Όχι. Η καταλληλότητα του έργου εξαρτάται από τον ηλιακό πόρο, το γεωγραφικό πλάτος, το έδαφος, τις συνθήκες ανέμου, τη διαμόρφωση του εδάφους, τις δομικές απαιτήσεις, το κόστος εγκατάστασης, τις δυνατότητες συντήρησης και την αναμενόμενη ενεργειακή απόδοση. Πριν από την επιλογή του συστήματος θα πρέπει να ολοκληρωθεί μια αξιολόγηση για το συγκεκριμένο έργο.

Σύναψη

A Κεκλιμένο Σύστημα Ηλιακού Παρακολούθησης Μονού Άξοναπαρέχει μια πρακτική προσέγγιση για την αύξηση της δυναμικής ηλιακής έκθεσης των φωτοβολταϊκών πλαισίων διατηρώντας παράλληλα έναν ενιαίο περιστροφικό μηχανισμό. Ο κεκλιμένος άξονάς του εισάγει πρόσθετη ευελιξία στη γεωμετρία του συστήματος και μπορεί να είναι επωφελής για επιλεγμένες τοποθεσίες και συνθήκες εδάφους.

Η αξία της τεχνολογίας, ωστόσο, δεν προέρχεται μόνο από την παρακολούθηση της κίνησης. Τα επιτυχημένα έργα απαιτούν συντονισμένες αποφάσεις που καλύπτουν την ηλιακή γεωμετρία, τη δομική αντοχή, τη μηχανική θεμελίωσης, την τεχνολογία κίνησης, τους αλγόριθμους ελέγχου, τη διαχείριση σκίασης, την προστασία από τον αέρα, την ποιότητα του υλικού, την ακρίβεια εγκατάστασης και τη μακροχρόνια συντήρηση.

Για τους προγραμματιστές και τις ομάδες μηχανικών, η πιο αποτελεσματική προσέγγιση είναι να αξιολογήσουν ολόκληρο το σύστημα σε σχέση με την πραγματική τοποθεσία αντί να βασίζονται σε ένα γενικό ποσοστό κέρδους ενέργειας. Με την κατάλληλη μηχανική και δομικά υλικά υψηλής ποιότητας, η παρακολούθηση μονού άξονα μπορεί να γίνει σημαντικό μέρος μιας αξιόπιστης και παραγωγικής φωτοβολταϊκής εγκατάστασης.
