A οδηγός ράγαςείναι κάτι περισσότερο από μια απλή μεταλλική πίστα. Είναι ένα εξάρτημα ακριβείας υπεύθυνο για τη διατήρηση ελεγχόμενης κίνησης, ευθυγράμμισης, σταθερότητας και ασφάλειας σε συστήματα όπου η ομαλή και επαναλαμβανόμενη κίνηση έχει σημασία. Από τις εγκαταστάσεις ανελκυστήρων έως τον βιομηχανικό εξοπλισμό, η σωστή ράγα οδήγησης πρέπει να συνδυάζει ακρίβεια διαστάσεων, δομική αντοχή, ποιότητα επιφάνειας, αξιόπιστη εγκατάσταση και μακροπρόθεσμη αντοχή. Αυτός ο οδηγός εξηγεί πώς λειτουργούν οι ράγες οδήγησης, τι καθορίζει την απόδοσή τους, πώς να επιλέξετε τη σωστή προδιαγραφή και τι πρέπει να ελέγξουν οι αγοραστές πριν υποβάλουν μια παραγγελία.
1. Οδηγός βασικών σιδηροδρομικών

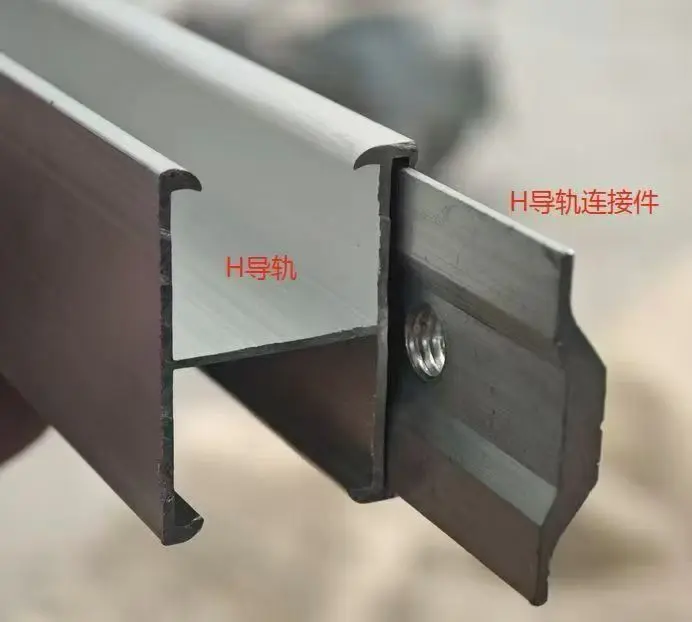

Μια ράγα οδήγησης είναι ένα άκαμπτο γραμμικό εξάρτημα που έχει σχεδιαστεί για να ελέγχει τη διαδρομή ενός κινούμενου τμήματος. Αντί να επιτρέπει σε ένα εξάρτημα να κινείται ελεύθερα σε πολλές κατευθύνσεις, η ράγα δημιουργεί μια καθορισμένη διαδρομή διαδρομής και βοηθά στη διατήρηση της σταθερής ευθυγράμμισης καθ' όλη τη λειτουργία.
Στα συστήματα ανελκυστήρων, ράγες οδήγησης εγκαθίστανται κάθετα μέσα στο φρεάτιο για να οδηγούν το θάλαμο του ανελκυστήρα και το αντίβαρο. Τα σύγχρονα πρότυπα ανύψωσης θέτουν συγκεκριμένες απαιτήσεις για το υλικό σιδηροτροχιάς οδηγού, τις διαστάσεις, τη γεωμετρία, το φινίρισμα επιφάνειας, τις συνδέσεις, την παραμόρφωση και τη δομική απόδοση. Το ISO 8100-33:2022, για παράδειγμα, καθορίζει τις ποιότητες και την ποιότητα, τις διαστάσεις και τις γεωμετρικές ανοχές, το φινίρισμα της επιφάνειας και τις απαιτήσεις χαρακτηρισμού για τυποποιημένες ράγες οδηγού τύπου Τ που χρησιμοποιούνται για θαλάμους ανύψωσης και αντίβαρα.
Για βιομηχανικά μηχανήματα, ο όρος μπορεί να περιγράψει ένα ευρύτερο φάσμα εξαρτημάτων γραμμικής καθοδήγησης. Η ακριβής διατομή, το υλικό, η σκληρότητα, η μέθοδος τοποθέτησης και η επεξεργασία επιφάνειας εξαρτώνται από το μηχάνημα και το περιβάλλον λειτουργίας.
2. Πώς λειτουργεί ένας σιδηρόδρομος οδηγός
Η απόδοση μιας ράγας οδήγησης προέρχεται από την αλληλεπίδραση μεταξύ της ράγας, του κινούμενου συγκροτήματος, των βραχιόνων στερέωσης, των παπουτσιών ή των κυλίνδρων οδηγών, των αρμών και της γύρω δομής. Κάθε στοιχείο πρέπει να συνεργάζεται. Μια ράγα υψηλής ποιότητας δεν μπορεί να αντισταθμίσει την κακή εγκατάσταση, τη λανθασμένη ευθυγράμμιση ή το ακατάλληλο υλικό υποστήριξης.
Διατήρηση ελεγχόμενης διαδρομής ταξιδιού
Η ράγα παρέχει μια σταθερή επιφάνεια αναφοράς. Τα παπούτσια οδηγών, οι κύλινδροι, οι τροχοί ή άλλα στοιχεία οδήγησης ακολουθούν αυτήν την επιφάνεια, μειώνοντας την ανεπιθύμητη κίνηση και διατηρώντας τον εξοπλισμό ευθυγραμμισμένο.
Χειρισμός πλευρικών δυνάμεων
Τα κινούμενα φορτία μπορούν να δημιουργήσουν πλευρικές δυνάμεις κατά την επιτάχυνση, την επιβράδυνση, τη φόρτωση, την εκφόρτωση, τη δόνηση ή τη διακοπή έκτακτης ανάγκης. Ένα επαρκώς άκαμπτο σύστημα σιδηροτροχιάς καθοδήγησης βοηθά στην αντίσταση σε αυτές τις δυνάμεις ενώ περιορίζει την υπερβολική παραμόρφωση.
Υποστήριξη ομαλής λειτουργίας
Η ευθύτητα της ράγας και η κατάσταση της επιφάνειας επηρεάζουν άμεσα τη συμπεριφορά του κινούμενου εξαρτήματος. Η κακή γεωμετρία, οι κατεστραμμένες επιφάνειες, η μόλυνση ή τα ακατάλληλα συνδεδεμένα τμήματα σιδηροτροχιών μπορεί να αυξήσουν τον θόρυβο, τους κραδασμούς, τη φθορά και τις απαιτήσεις συντήρησης.
Για εφαρμογές ανελκυστήρα, το EN 81-20 απαιτεί συγκεκριμένα οι ράγες οδήγησης, οι αρμοί και τα εξαρτήματά τους να αντέχουν τα φορτία και τις δυνάμεις που σχετίζονται με την ασφαλή λειτουργία, ενώ οι παραμορφώσεις πρέπει να παραμένουν επαρκώς ελεγχόμενες για να αποφεύγονται παρεμβολές σε πόρτες, συσκευές ασφαλείας ή κινούμενα εξαρτήματα.
3. Κύριοι Οδηγοί Σιδηροδρομικές Εφαρμογές
Οι ράγες οδήγησης χρησιμοποιούνται όπου απαιτείται ελεγχόμενη γραμμική ή κάθετη κίνηση. Αν και οι ράγες οδηγών ανελκυστήρα είναι από τα πιο αναγνωρίσιμα παραδείγματα, η βασική αρχή της μηχανικής ισχύει σε πολλές βιομηχανίες.
| Εφαρμογή | Πρωτεύουσα Λειτουργία | Σημαντικές εκτιμήσεις |
|---|---|---|
| Ανελκυστήρες επιβατών | Οδηγήστε το αυτοκίνητο και το αντίβαρο | Ευθυγράμμιση, άνεση οδήγησης, αντοχή, εκτροπή, ποιότητα επιφάνειας |
| Ανελκυστήρες Εμπορευμάτων | Ελέγξτε την κίνηση κάτω από βαρύτερα φορτία | Ικανότητα φόρτωσης, δομική ακαμψία, ανθεκτικότητα |
| Βιομηχανικός Εξοπλισμός | Παρέχετε επαναλαμβανόμενη γραμμική καθοδήγηση | Κατεύθυνση φόρτωσης, ταχύτητα, φθορά, ακρίβεια τοποθέτησης |
| Συστήματα χειρισμού υλικών | Οδηγήστε κινούμενες πλατφόρμες και εξαρτήματα | Συνεχής λειτουργία, μόλυνση, πρόσβαση συντήρησης |
| Μηχανήματα Αυτοματισμού | Διατηρήστε την ακριβή τοποθέτηση των εξαρτημάτων | Ανοχή διαστάσεων, φινίρισμα επιφάνειας, επαναληψιμότητα |
| Εξειδικευμένα Ανυψωτικά Συστήματα | Ελέγξτε την κάθετη ή κεκλιμένη κίνηση | Συνθήκες φορτίου, απαιτήσεις ασφάλειας, περιβαλλοντική έκθεση |
Στις εγκαταστάσεις ανελκυστήρων, οι ράγες οδήγησης δεν είναι απλώς εξαρτήματα τοποθέτησης. Μπορούν επίσης να αλληλεπιδράσουν με συστήματα ασφαλείας σε μη φυσιολογικές συνθήκες λειτουργίας. Οι κανονισμοί ανελκυστήρων της Καλιφόρνια, για παράδειγμα, απαιτούν τα θάλαμοι και τα αντίβαρα των ανελκυστήρων να είναι εφοδιασμένα με ράγες οδήγησης και καθορίζουν απαιτήσεις σχετικά με το υλικό σιδηροτροχιών, τα τμήματα, τα στηρίγματα, τις συνδέσεις και τη δομική απόδοση.
4. Υλικά και Κατασκευή
Ο χάλυβας χρησιμοποιείται ευρέως για απαιτητικές εφαρμογές σιδηροτροχιών καθοδήγησης επειδή προσφέρει έναν χρήσιμο συνδυασμό αντοχής, ακαμψίας, δυνατότητας επεξεργασίας, αντοχής στη φθορά και σταθερότητας διαστάσεων. Ωστόσο, δεν αρκεί απλώς να προσδιορίσετε τον όρο «χάλυβας». Η ποιότητα του υλικού και η διαδικασία κατασκευής πρέπει να ταιριάζουν με την πραγματική εφαρμογή.
Ράγες οδηγών ψυχρής έλξης
Το ψυχρό σχέδιο μπορεί να παρέχει ελεγχόμενες διαστάσεις και ένα σταθερό προφίλ. Αυτό το καθιστά κατάλληλο για εφαρμογές όπου η ακρίβεια διαστάσεων και τα χαρακτηριστικά επιφάνειας είναι σημαντικά.
Κατεργασμένες ράγες οδηγών
Η μηχανική κατεργασία μπορεί να χρησιμοποιηθεί όταν απαιτείται αυστηρότερος γεωμετρικός έλεγχος ή μια συγκεκριμένη κατάσταση επιφάνειας. Το ISO 8100-33 προσδιορίζει οδούς παραγωγής ψυχρής έλξης και μηχανικής επεξεργασίας για τυποποιημένες ράγες οδηγών ανελκυστήρα τύπου Τ.
Επεξεργασία Επιφανειών
Ανάλογα με το περιβάλλον, μπορεί να είναι απαραίτητη η προστασία από τη διάβρωση. Οι συνθήκες αποθήκευσης, μεταφοράς, εγκατάστασης και μακροπρόθεσμης λειτουργίας θα πρέπει να λαμβάνονται υπόψη όταν προσδιορίζεται εάν είναι κατάλληλη η πρόσθετη προστασία της επιφάνειας.
5. Βασικοί Παράγοντες Απόδοσης
Διάφορα τεχνικά χαρακτηριστικά καθορίζουν εάν μια ράγα οδήγησης θα αποδώσει αξιόπιστα κατά τη διάρκεια ζωής της.
Ένας από τους πιο παραγνωρισμένους παράγοντες είναι η συνδυασμένη επίδραση της εκτροπής της ράγας, της εκτροπής του βραχίονα, του διάκενου του παπουτσιού οδηγού και της ευθυγράμμισης της ράγας. Οι απαιτήσεις ασφάλειας του ανελκυστήρα αναγνωρίζουν ρητά ότι αυτοί οι παράγοντες πρέπει να λαμβάνονται υπόψη από κοινού και όχι ανεξάρτητα.
6. Οδηγός επιλογής σιδηροτροχιάς
Η επιλογή της σωστής ράγας οδήγησης ξεκινά με την εφαρμογή και όχι από τον κατάλογο προϊόντων. Μια ράγα που λειτουργεί καλά σε ένα σύστημα μπορεί να είναι ακατάλληλη για ένα άλλο, επειδή το φορτίο, η ταχύτητα, η απόσταση των σιδηροτροχιών, οι συνθήκες υποστήριξης, το περιβάλλον λειτουργίας και οι απαιτήσεις ασφάλειας μπορεί να είναι πολύ διαφορετικές.
Βήμα 1: Καθορίστε το φορτίο
Προσδιορίστε τη συνολική κινούμενη μάζα και προσδιορίστε τα στατικά, δυναμικά φορτία, κρούση, πέδηση και πλευρικά φορτία. Για εφαρμογές ανελκυστήρα, το βάρος του θαλάμου, το ονομαστικό φορτίο, η διαμόρφωση του αντίβαρου, η ταχύτητα, ο εξοπλισμός ασφαλείας και η απόσταση των βραχιόνων μπορούν όλα να επηρεάσουν τις απαιτήσεις των σιδηροτροχιών.
Βήμα 2: Επιβεβαιώστε το προφίλ Rail
Το σχήμα της διατομής πρέπει να ταιριάζει με τον εξοπλισμό και τις σχετικές προδιαγραφές. Οι ράγες οδηγού τύπου Τ είναι ευρέως τυποποιημένες για εφαρμογές ανελκυστήρα, ενώ τα βιομηχανικά μηχανήματα μπορεί να απαιτούν προσαρμοσμένα προφίλ.
Βήμα 3: Ελέγξτε τις απαιτήσεις διαστάσεων
Επιβεβαιώστε το ύψος, το πλάτος, το πάχος, το μήκος της ράγας, τη διάταξη των οπών στερέωσης, όπου χρειάζεται, τη διαμόρφωση του αρμού και τις επιτρεπόμενες ανοχές.
Βήμα 4: Εξετάστε το Περιβάλλον
- Εγκατάσταση σε εσωτερικό ή εξωτερικό χώρο
- Υγρασία και έκθεση στο νερό
- Σκόνη, χημικά ή βιομηχανικοί ρύποι
- Διακύμανση θερμοκρασίας
- Διάρκεια αποθήκευσης πριν την εγκατάσταση
- Απαιτούμενη συχνότητα συντήρησης
Βήμα 5: Επιβεβαιώστε τη συμβατότητα
Μια ράγα οδήγησης θα πρέπει να αξιολογηθεί ως μέρος του πλήρους συστήματος. Ελέγξτε τη συμβατότητα με βραχίονες, κλιπ, πλάκες ψαριού, παπούτσια οδηγούς, κυλίνδρους, συσκευές ασφαλείας και τη δομή στήριξης πριν οριστικοποιήσετε την παραγγελία.
| Ερώτηση αγοραστή | Γιατί έχει σημασία |
|---|---|
| Τι φορτίο θα μεταφέρει η σιδηροτροχιά; | Προσδιορίζει την απαιτούμενη δομική ικανότητα και ακαμψία. |
| Ποια είναι η ταχύτητα λειτουργίας; | Οι υψηλότερες ταχύτητες μπορούν να κάνουν την ευθυγράμμιση, τους κραδασμούς και την ποιότητα της επιφάνειας πιο κρίσιμες. |
| Τι προφίλ σιδηροτροχιάς απαιτείται; | Εξασφαλίζει μηχανική συμβατότητα με το σύστημα καθοδήγησης. |
| Ποιες ανοχές είναι αποδεκτές; | Ελέγχει την ακρίβεια εγκατάστασης και τη λειτουργική συνέπεια. |
| Πού θα εγκατασταθεί η ράγα; | Βοηθά στον προσδιορισμό της αντιδιαβρωτικής προστασίας και των απαιτήσεων υλικού. |
| Ποιο πρότυπο ισχύει; | Αποτρέπει την αγορά ενός τεχνικά ασυμβίβαστου προϊόντος. |
7. Εγκατάσταση και Συντήρηση
Ακόμη και μια ράγα οδήγησης υψηλής ποιότητας μπορεί να έχει κακή απόδοση εάν αγνοηθεί η ακρίβεια εγκατάστασης. Η ευθυγράμμιση των σιδηροτροχιών θα πρέπει να ελέγχεται κατά τη διάρκεια της διαδικασίας εγκατάστασης και όχι μόνο αφού έχουν συναρμολογηθεί όλα τα τμήματα.
Προτεραιότητες εγκατάστασης
- Επιθεωρήστε τις ράγες πριν την εγκατάσταση για ορατή ζημιά, διάβρωση, παραμόρφωση ή μόλυνση.
- Επαληθεύστε τα σημεία αναφοράς εγκατάστασης και τις θέσεις των βραχιόνων.
- Διατηρήστε την καθορισμένη ευθυγράμμιση και απόσταση σε όλο το σύστημα.
- Βεβαιωθείτε ότι οι αρμοί είναι σωστά τοποθετημένοι και ασφαλισμένοι.
- Ελέγξτε τους συνδετήρες και τα εξαρτήματα στήριξης σύμφωνα με τις ισχύουσες προδιαγραφές.
- Πραγματοποιήστε τελικούς ελέγχους κίνησης και ευθυγράμμισης πριν από τη θέση σε λειτουργία.
Οι απαιτήσεις του ανελκυστήρα αναγνωρίζουν επίσης τη σημασία της ευελιξίας προσάρτησης και της κίνησης του κτιρίου. Το EN 81-20 απαιτεί διατάξεις στερέωσης σιδηροτροχιάς καθοδήγησης για την αντιμετώπιση επιδράσεων όπως η κανονική καθίζηση του κτιρίου ή η συρρίκνωση του σκυροδέματος, ενώ αποτρέπεται η περιστροφή του εξαρτήματος που θα μπορούσε να απελευθερώσει τις ράγες.
Συντήρηση ρουτίνας
Η συντήρηση θα πρέπει να εστιάζεται σε σημάδια φθοράς, ασυνήθιστους κραδασμούς, διάβρωση, χαλαρά συνδετικά στοιχεία, κατεστραμμένες επιφάνειες, μη φυσιολογικό θόρυβο και αλλαγές στη συμπεριφορά λειτουργίας. Εάν η εφαρμογή περιλαμβάνει εξοπλισμό κρίσιμο για την ασφάλεια, οι επιθεωρήσεις θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή του εξοπλισμού και τις ισχύουσες τοπικές απαιτήσεις.
8. Λίστα ελέγχου ποιότητας επιθεώρησης
Οι αγοραστές που προμηθεύονται ράγες-οδηγούς σε όγκο θα πρέπει να καθιερώσουν μια σαφή διαδικασία επιθεώρησης πριν από την έναρξη της παραγωγής. Αυτό μειώνει τον κίνδυνο λήψης εξαρτημάτων που ταιριάζουν τεχνικά με μια ονομαστική προδιαγραφή αλλά δημιουργούν προβλήματα κατά την εγκατάσταση.
- Επαλήθευση υλικού:Επιβεβαιώστε την καθορισμένη ποιότητα χάλυβα και την σχετική τεκμηρίωση υλικού.
- Επιθεώρηση διαστάσεων:Ελέγξτε τις κρίσιμες διαστάσεις προφίλ σε σχέση με εγκεκριμένα σχέδια ή προδιαγραφές.
- Επιθεώρηση ευθύτητας:Βεβαιωθείτε ότι η γεωμετρία της ράγας παραμένει εντός της απαιτούμενης ανοχής.
- Επιφανειακή επιθεώρηση:Αναζητήστε γρατσουνιές, βαθουλώματα, ρωγμές, διάβρωση ή άλλα ελαττώματα που θα μπορούσαν να επηρεάσουν την απόδοση.
- Κοινή επιθεώρηση:Ελέγξτε τις επιφάνειες των αρμών και τα εξαρτήματα σύνδεσης.
- Επαλήθευση μήκους:Επιβεβαιώστε τα μεμονωμένα μήκη σιδηροτροχιών και τις επιτρεπόμενες ανοχές.
- Έλεγχος συσκευασίας:Βεβαιωθείτε ότι οι ράγες προστατεύονται από παραμόρφωση και περιβαλλοντική ζημιά κατά τη μεταφορά.
9. Κοινές προκλήσεις αγοραστών
Πρόκληση 1: Ασαφείς προδιαγραφές
Οι αγοραστές μερικές φορές ζητούν μια «τυπική ράγα οδηγού» χωρίς να ορίζουν την εφαρμογή, το προφίλ, το υλικό, το μήκος, την ανοχή ή το ισχύον πρότυπο. Αυτό μπορεί να οδηγήσει σε επαναλαμβανόμενες τεχνικές διευκρινίσεις και καθυστερημένη παραγωγή.
Πρόκληση 2: Ασυνεπείς διαστάσεις
Σε μεγάλα έργα, ακόμη και μικρές διαφορές μεταξύ των παρτίδων μπορεί να περιπλέξουν την εγκατάσταση. Επομένως, οι συνεπείς έλεγχοι παραγωγής είναι σημαντικοί όταν εμπλέκονται πολλαπλές παρτίδες παραγωγής.
Πρόκληση 3: Ζημιά στις μεταφορές
Τα μακριά χαλύβδινα τμήματα μπορούν να εκτεθούν σε κάμψη, κρούση, υγρασία και τριβή κατά τη μεταφορά. Οι κατάλληλες μέθοδοι συσκευασίας και φόρτωσης αποτελούν μέρος της ποιότητας του προϊόντος και όχι εκ των υστέρων.
Πρόκληση 4: Κακή επικοινωνία μεταξύ προμηθευτή και εγκαταστάτη
Οι τεχνικές λεπτομέρειες πρέπει να επιβεβαιώνονται πριν από την παραγωγή, ειδικά όταν η σιδηροτροχιά αποτελεί μέρος ενός ολοκληρωμένου συστήματος ανελκυστήρα ή μηχανημάτων. Τα σχέδια, οι ανοχές, οι απαιτήσεις υλικού, τα κριτήρια επιθεώρησης και οι προσδοκίες συσκευασίας θα πρέπει να συμφωνηθούν εκ των προτέρων.
Πρόκληση 5: Επιλογή μόνο με τιμή
Η χαμηλότερη τιμή μονάδας μπορεί να μην αντιπροσωπεύει το χαμηλότερο συνολικό κόστος του έργου. Η επανεπεξεργασία, οι καθυστερήσεις εγκατάστασης, τα ανταλλακτικά, τα προβλήματα μεταφοράς και η ασυνεπής ποιότητα μπορούν γρήγορα να αντισταθμίσουν μια αρχική διαφορά τιμής.
10. Γιατί να συνεργαστείτε με την Guojian Steel (Tianjin) Co., Ltd.;
Για τους αγοραστές που προμηθεύονται χαλύβδινες ράγες οδήγησης, η ικανότητα του προμηθευτή να κατανοεί τις τεχνικές απαιτήσεις είναι εξίσου σημαντική με την ικανότητα παραγωγής. Η Guojian Steel (Tianjin) Co., Ltd. μπορεί να χρησιμεύσει ως τεχνικός κατασκευαστικός συνεργάτης για αγοραστές που χρειάζονται εξαρτήματα από χάλυβα με καθορισμένες διαστάσεις, συνεπείς απαιτήσεις παραγωγής και υποστήριξη προσανατολισμένη στις εφαρμογές.
Μια επαγγελματική διαδικασία προμήθειας θα πρέπει να ξεκινήσει με την πραγματική εφαρμογή. Αντί να αντιμετωπίζει κάθε παραγγελία ως γενικό προϊόν χάλυβα, ο προμηθευτής και ο αγοραστής μπορούν να διευκρινίσουν το απαιτούμενο προφίλ, τις διαστάσεις, τις απαιτήσεις υλικών, την κατάσταση της επιφάνειας, το μήκος, τις ανοχές, τη συσκευασία και τις προσδοκίες επιθεώρησης πριν από την παραγωγή.
Για τους διεθνείς αγοραστές, ο στόχος δεν είναι απλώς να αγοράσουν ένα μήκος χάλυβα. Πρόκειται για την απόκτηση μιας λύσης οδηγού σιδηροδρόμου που να ταιριάζει στην εφαρμογή, τη μέθοδο εγκατάστασης, τις απαιτήσεις ποιότητας και το χρονοδιάγραμμα του έργου.
11. Συχνές Ερωτήσεις
Σε τι χρησιμεύει η ράγα οδήγησης;
Μια ράγα οδήγησης ελέγχει την κίνηση ενός κινούμενου στοιχείου κατά μήκος μιας καθορισμένης διαδρομής. Στους ανελκυστήρες, καθοδηγεί το θάλαμο και το αντίβαρο ενώ βοηθά στη διατήρηση της ευθυγράμμισης και της σταθερότητας.
Τι υλικό χρησιμοποιείται συνήθως για τις ράγες οδηγών ανελκυστήρα;
Ο χάλυβας χρησιμοποιείται συνήθως επειδή παρέχει την αντοχή και την ακαμψία που απαιτούνται για απαιτητικές εφαρμογές. Οι ειδικές απαιτήσεις υλικού εξαρτώνται από το εφαρμοστέο πρότυπο και το σχεδιασμό του συστήματος.
Τι κάνει μια ράγα οδηγού υψηλής ποιότητας;
Στα σημαντικά χαρακτηριστικά περιλαμβάνονται οι κατάλληλες ιδιότητες υλικού, η ακρίβεια των διαστάσεων, η ευθύτητα, το κατάλληλο φινίρισμα επιφάνειας, η σταθερή γεωμετρία, οι αξιόπιστοι σύνδεσμοι και η σωστή επιθεώρηση.
Γιατί είναι σημαντική η ευθύτητα του οδηγού;
Η υπερβολική απόκλιση μπορεί να επηρεάσει την αλληλεπίδραση μεταξύ της ράγας και των εξαρτημάτων του οδηγού, αυξάνοντας πιθανώς τους κραδασμούς, τον θόρυβο, τη φθορά και τη δυσκολία εγκατάστασης.
Πώς πρέπει οι αγοραστές να επιλέξουν μια ράγα οδηγού;
Ξεκινήστε με την εφαρμογή, το φορτίο, την ταχύτητα, το προφίλ σιδηροτροχιάς, τις διαστάσεις, τις ανοχές, τη διάταξη εγκατάστασης, το περιβάλλον λειτουργίας και τα ισχύοντα πρότυπα. Θα πρέπει να ληφθεί υπόψη το πλήρες σύστημα καθοδήγησης και όχι μόνο η σιδηροτροχιά.
Είναι τυποποιημένες οι ράγες οδήγησης;
Ορισμένες εφαρμογές χρησιμοποιούν τυποποιημένα προφίλ και απαιτήσεις. Για συστήματα ανελκυστήρων, το ISO 8100-33:2022 καθορίζει απαιτήσεις για τυποποιημένες ράγες οδηγού τύπου Τ που χρησιμοποιούνται για θαλάμους ανελκυστήρων και αντίβαρα. Άλλες βιομηχανικές εφαρμογές ενδέχεται να απαιτούν σχέδια ειδικά για την εφαρμογή.
Μπορούν να προσαρμοστούν οι ράγες οδήγησης;
Ανάλογα με τη διαδικασία κατασκευής και την εφαρμογή, απαιτήσεις όπως διαστάσεις, μήκη, ποιότητες υλικών, κατάσταση επιφάνειας, διάταξη οπών, συσκευασία και άλλες λεπτομέρειες παραγωγής μπορούν να προσαρμοστούν ή να συμφωνηθούν σύμφωνα με τις προδιαγραφές του έργου.
Γιατί πρέπει να επιθεωρούνται οι ράγες οδήγησης πριν από την αποστολή;
12. Συμπέρασμα
Μια αξιόπιστη ράγα οδήγησης είναι το αποτέλεσμα περισσότερων από ένα κατάλληλο προφίλ χάλυβα. Η πραγματική του απόδοση εξαρτάται από τη σχέση μεταξύ της ποιότητας του υλικού, της γεωμετρίας, της ευθύτητας, της κατάστασης της επιφάνειας, της δομικής αντοχής, των αρμών, της ακρίβειας εγκατάστασης και του περιβάλλοντος λειτουργίας.
Για ανελκυστήρες και άλλα συστήματα κίνησης ακριβείας, αυτοί οι παράγοντες καθίστανται ιδιαίτερα σημαντικοί επειδή οι ράγες οδήγησης επηρεάζουν άμεσα την ευθυγράμμιση, την ποιότητα κύλισης, τη σταθερότητα του εξοπλισμού, τις απαιτήσεις συντήρησης και την ασφαλή λειτουργία. Τα διεθνή πρότυπα όπως το ISO 8100-33 παρέχουν καθορισμένες απαιτήσεις για τυποποιημένες ράγες οδηγού ανελκυστήρα, ενώ οι τοπικοί κανονισμοί ενδέχεται να θεσπίσουν πρόσθετες απαιτήσεις για συγκεκριμένες εγκαταστάσεις.
Για τους αγοραστές, η πιο αποτελεσματική προσέγγιση είναι να ορίσουν με σαφήνεια την εφαρμογή, να επιβεβαιώσουν τις τεχνικές προδιαγραφές πριν από την παραγωγή, να αξιολογήσουν το πλήρες σύστημα καθοδήγησης και να συνεργαστούν με έναν κατασκευαστή ικανό να διατηρήσει σταθερή ποιότητα από την πρώτη ύλη μέχρι την τελική επιθεώρηση.
