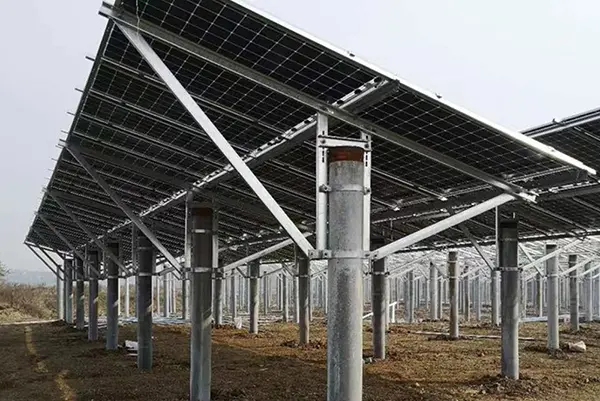

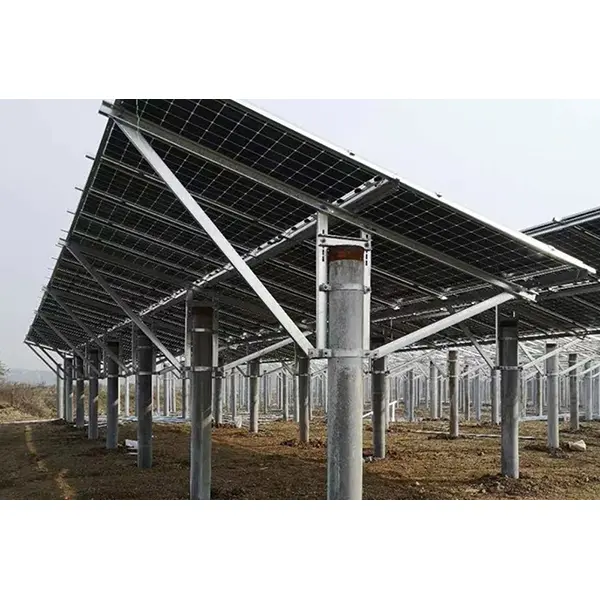

Σύστημα Ηλιακής Στήριξης Εδάφους Single-post Solar Mounting

Όλα τα εξαρτήματα αυτού του Συστήματος Ηλιακής Στερέωσης Εδάφους Single-Post έχουν υποστεί προεπεξεργασία στο εργοστάσιο από κατασκευαστές Guojian. Επιτόπου, χρησιμοποιούνται μόνο εργασίες συναρμολόγησης μπουλονιών, χωρίς να απαιτείται συγκόλληση ή δευτερεύουσα κοπή. Αυτό απλοποιεί τη διαδικασία κατασκευής ενώ παράλληλα διασφαλίζει την ποιότητα του έργου.

Λεπτομέρειες προϊόντος

1. Δομική Σύνθεση: Ένα σταθερό σύστημα στήριξης που διαθέτει ένα σχέδιο ενός στύλου ως το κύριο φέρον στοιχείο. το πλήρες φέρον πλαίσιο περιλαμβάνει τον στύλο, την εγκάρσια δοκό, τη διαγώνια βάση, τη ράγα οδήγησης, τους σφιγκτήρες και ένα πλήρες σετ τυπικών συνδετήρων.

2. Συμβατότητα θεμελίωσης: Συμβατό με δύο βασικούς τύπους θεμελίωσης—βιδωτούς πασσάλους και ανεξάρτητες βάσεις από σκυρόδεμα—και προσαρμόσιμο σε διαφορετικά εδάφη, όπως επίπεδο έδαφος, ήπιες κλίσεις, γεωργικές εκτάσεις και παλιρροιακά επίπεδα.

3. Διαδικασία εγκατάστασης: Όλα τα εξαρτήματα είναι προκατασκευασμένα στο εργοστάσιο. Η επιτόπια συναρμολόγηση βασίζεται αποκλειστικά στο μπουλόνι, εξαλείφοντας την ανάγκη για θερμή εργασία (συγκόλληση) ή δευτερεύουσα κοπή, διασφαλίζοντας έτσι την ποιότητα ενώ απλοποιεί την κατασκευή.

4. Ανθεκτικά στη διάβρωση Υλικά: Η κύρια κατασκευή χρησιμοποιεί δομικό χάλυβα Q235B (συμβατό με τα εθνικά πρότυπα) και υφίσταται γαλβανισμό εν θερμώ υψηλής θερμοκρασίας, προσφέροντας αντοχή στον άνεμο, την άμμο, τη βροχή, το χιόνι και την ήπια διάβρωση αλατούχου-αλκαλίου, εξασφαλίζοντας ανθεκτικότητα για μακροχρόνια χρήση σε εξωτερικούς χώρους.

5. Δυνατότητες προσαρμογής: Οι γωνίες κλίσης, τα ύψη των στύλων και η απόσταση των συστοιχιών μπορούν να προσαρμοστούν με βάση το γεωγραφικό πλάτος του έργου και τα φορτία ανέμου/χιονιού για την κάλυψη συγκεκριμένων απαιτήσεων παραγωγής ενέργειας για διαφορετικές τοποθεσίες.

Βασικά Πλεονεκτήματα

1. Εξοικονόμηση κόστους πολιτικού μηχανικού: Λιγότερες τοποθεσίες ταχυδρομείων έχουν ως αποτέλεσμα μείωση πάνω από 30% στις εργασίες πασσάλων και σκυροδέματος σε σύγκριση με συστήματα διπλού σταθμού, μειώνοντας το συνολικό κόστος.

2. Συμβατότητα με Αγροβολταϊκά: Η μεγάλη απόσταση μετάδοσης και η προσαρμόσιμη απόσταση από το έδαφος επιτρέπουν τη διέλευση των γεωργικών μηχανημάτων και την καλλιέργεια καλλιεργειών κάτω από τα πάνελ.

3. Υψηλή κατασκευαστική απόδοση: Η πλήρως βιδωμένη συναρμολόγηση και τα εναλλάξιμα εξαρτήματα μειώνουν σημαντικά τον χρόνο κατασκευής στο εργοτάξιο.

4. Ανθεκτικότητα: Το πάχος γαλβανισμού πληροί τα πρότυπα, παρέχοντας αντοχή στον άνεμο, την άμμο, τη βροχή, το χιόνι και την ήπια διάβρωση αλατόνερου-αλκαλίου, με 25ετή αντιδιαβρωτική εγγύηση στην κύρια κατασκευή.

5. Ευέλικτη προσαρμογή: Οι διαστάσεις προσαρμόζονται με βάση τα τοπικά φορτία ανέμου/χιονιού και το έδαφος. Τα αντιδιαβρωτικά μέτρα μπορούν να βελτιωθούν για συνθήκες υψηλής αλατότητας ή ακραίων ανέμων/χιονιού.

6. Ολοκληρωμένη τεκμηρίωση: Οι αποστολές του εργοστασίου περιλαμβάνουν πιστοποιητικά συμμόρφωσης, εκθέσεις δοκιμών και έγγραφα υπολογισμού φορτίου, απλοποιώντας την αποδοχή του έργου και τη διαδικασία υποβολής προσφορών.

Σενάρια εφαρμογής

Το Ground Single-Post Solar Mounting System είναι κατάλληλο για μεγάλης κλίμακας κεντρικές επίγειες φωτοβολταϊκές εγκαταστάσεις, αγροβολταϊκές βάσεις, αδρανή εργοστασιακή γη, κατανεμημένα φωτοβολταϊκά σε χωριά και πόλεις και παράκτια παλιρροϊκά επίπεδα φωτοβολταϊκά έργα. εφαρμόζεται σε διάφορα εγχώρια και διεθνή έργα EPC για ανανεώσιμες πηγές ενέργειας. Παραγωγή & Ποιοτικός Έλεγχος

Οι πρώτες ύλες υποβάλλονται σε εισερχόμενη φασματική ανάλυση. Τα εξαρτήματα σχηματίζονται μέσω ενσωματωμένης επεξεργασίας CNC και διάτρησης ακριβείας, ακολουθούμενα από αποξήρανση και γαλβανισμό. Τα τελικά προϊόντα υποβάλλονται σε έλεγχο διαστάσεων και δοκιμές μηχανικής δειγματοληψίας πριν από τη συσκευασία και την αποστολή. Τα προφίλ συνοδεύονται από χαλύβδινο λουράκι και οι συνδετήρες είναι συσκευασμένοι με προστασία από την υγρασία.

Συχνές ερωτήσεις

1. Είναι γνήσιο εργοστάσιο;

Οι επισκέψεις στο εργοστάσιο είναι ευπρόσδεκτες και διατίθενται φωτογραφίες/βίντεο του εργαστηρίου σε πραγματικό χρόνο.

2. Το πλήρες σετ περιλαμβάνει αξεσουάρ;

Ναι, περιλαμβάνεται ένα πλήρες σετ ορθοστατών, εγκάρσιων δοκών, διαγώνιων τιράντες, σφιγκτήρων και μπουλονιών.

3. Παρέχονται οδηγίες εγκατάστασης;

Περιλαμβάνονται σχέδια εγκατάστασης και είναι διαθέσιμη ηλεκτρονική υποστήριξη βίντεο για την καθοδήγηση ολόκληρης της διαδικασίας κατασκευής.

4. Ποια φορτία ανέμου και χιονιού μπορεί να αντέξει το σύστημα τοποθέτησης;

Οι υπολογισμοί φορτίου μπορούν να πραγματοποιηθούν με βάση τις τοπικές απαιτήσεις πίεσης ανέμου και χιονιού. το σύστημα συμμορφώνεται πλήρως με τα πρότυπα σχεδιασμού φωτοβολταϊκών σταθμών ηλεκτροπαραγωγής και διατηρεί τη δομική σταθερότητα σε ακραίες καιρικές συνθήκες.

Υπενθυμίσεις χρήσης και συντήρησης

Η εγκατάσταση πρέπει να τηρεί αυστηρά τις προδιαγραφές σχεδίασης και τα μπουλόνια πρέπει να σφίγγονται με την προβλεπόμενη ροπή στρέψης. Ελέγχετε τακτικά τις συνδέσεις μετά από δυνατή βροχή, χιόνι ή ισχυρούς ανέμους. για εγκαταστάσεις σε παλιρροϊκά επίπεδα, επιθεωρήστε τη γαλβανισμένη επίστρωση ετησίως. Μην κρεμάτε αντικείμενα με υπερβολικό βάρος στη δομή στερέωσης.
