Cantilever Solar Carport

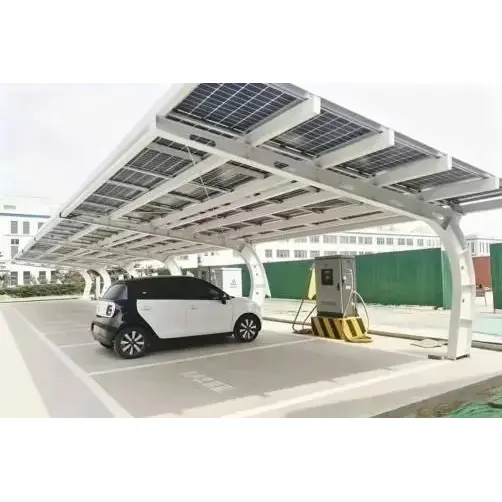

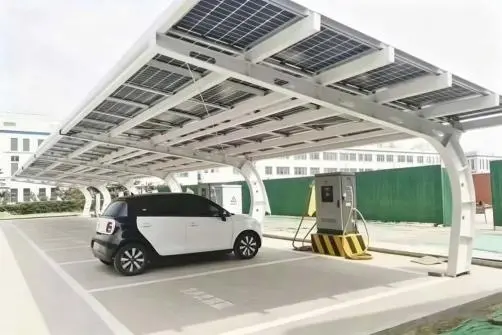

Το εργοστάσιό μας ειδικεύεται στην προσαρμοσμένη κατασκευή του Cantilever Solar Carport. Το δικό μας υπόστεγο φωτοβολταϊκών οχημάτων με πρόβολο μονής όψης "7-σχήματος" χρησιμεύει ως κύρια λύση ενσωμάτωσης φωτοβολταϊκών για βιομηχανικά πάρκα μικρού και μεσαίου μεγέθους, εταιρικές αυλές και χώρους στάθμευσης μονόπλευρων οχημάτων. Σε αντίθεση με τα διπλής όψης υπόστεγα οχημάτων σε σχήμα «Τ», το φωτοβολταϊκό υπόστεγο οχημάτων σε σχήμα «7» διαθέτει φέρουσες κολώνες μόνο στο πίσω μέρος του χώρου στάθμευσης, ενώ η μεγάλη δέσμη είναι πρόβολη προς τα εμπρός για να καλύψει ολόκληρη τη σειρά των χώρων στάθμευσης. Όλα τα εξαρτήματα προκατασκευάζονται στο εργοστάσιο και συναρμολογούνται επιτόπου χρησιμοποιώντας μπουλόνια υψηλής αντοχής, εξαλείφοντας την ανάγκη για εκτεταμένη επιτόπια συγκόλληση και μειώνοντας σημαντικά το συνολικό χρονοδιάγραμμα κατασκευής. Η ενσωματωμένη δομή εκτροπής νερού μονής όψης κατευθύνει το νερό της βροχής ομοιόμορφα στην εξωτερική πλευρά του προβόλου, εμποδίζοντας το νερό να στάζει πάνω στο αμάξωμα του οχήματος ή να προκαλέσει λασπώδες, βρεγμένο έδαφος. Το υπόστεγο φωτοβολταϊκών οχημάτων σε σχήμα 7 μπορεί να συναρμολογηθεί και να επεκταθεί ελεύθερα ανάλογα με τον αριθμό των χώρων στάθμευσης, με προκαθορισμένες θέσεις που προορίζονται για την εγκατάσταση πασσάλων φόρτισης, επιτρέποντας τη δημιουργία ενός ολοκληρωμένου σταθμού στάθμευσης και παραγωγής ενέργειας φωτοβολταϊκού σταθμού φόρτισης.

Βασικά σημεία διαφοροποίησης προϊόντων

1. Διαμόρφωση πίσω παρκαρίσματος με ένα στύλο – βελτιστοποιεί πλήρως τη χρήση του χώρου στάθμευσης

Όλες οι κολόνες είναι εγκατεστημένες στο πίσω μέρος του χώρου στάθμευσης. δεν υπάρχει εμπόδιο από χαλύβδινο πλαίσιο στους χώρους εισόδου/εξόδου ή ανοίγματος θυρών του οχήματος και δεν υπάρχει παρεμβολή για τους οδηγούς κατά τη στάθμευση ή την έξοδο από το όχημα. Συνεπώς, οι υπάρχουσες σημάνσεις των χώρων στάθμευσης δεν απαιτούν πρόσθετο σχεδιασμό ή τροποποίηση.

2. Χαμηλότερο κόστος πολιτικού μηχανικού. ιδανικό για την ανακαίνιση υφιστάμενων χώρων.

Σε σύγκριση με τα παραδοσιακά θεμέλια πολλαπλών πυλώνων, αυτή η μέθοδος απαιτεί λιγότερα σημεία θεμελίωσης, έχει ως αποτέλεσμα μικρότερο εύρος ζημιών στο υπάρχον οδόστρωμα από σκυρόδεμα ή άσφαλτο και συνεπάγεται χαμηλότερο συνολικό κόστος ανακαίνισης για παλιές εγκαταστάσεις στάθμευσης.

3. Ολοκληρωμένη διαδικασία γαλβανισμού εν θερμώ – εξασφαλίζει ανθεκτικότητα σε εξωτερικούς χώρους για περισσότερα από 25 χρόνια

Όλα τα χαλύβδινα τμήματα υποβάλλονται σε πλήρη διαδικασία γαλβανισμού εν θερμώ, διασφαλίζοντας ότι το πάχος της επίστρωσης ψευδαργύρου πληροί τα απαιτούμενα πρότυπα και παρέχοντας προστασία από το νερό της βροχής και τη διάβρωση που προκαλείται από την υγρασία. Αυτά τα εξαρτήματα μπορούν να χρησιμοποιηθούν αξιόπιστα μακροπρόθεσμα σε παράκτιες περιοχές με υψηλή υγρασία ή σε περιοχές που αντιμετωπίζουν σοβαρό κρύο και έντονη χιονόπτωση.

4. Το ενσωματωμένο σύστημα αποστράγγισης αποτρέπει τη διαρροή νερού και την ολίσθηση.

Το πλαίσιο στήριξης διαθέτει μια τυπική κλίση αποστράγγισης, που κατευθύνει το νερό της βροχής κεντρικά προς το πρόβολο εξωτερικό, εμποδίζοντας τη συνεχή στάλαξη στην οροφή και μειώνοντας τον κίνδυνο συσσώρευσης νερού σε χώρους στάθμευσης ή σε επικίνδυνες υγρές επιφάνειες.

5. Προσαρμόσιμες διαστάσεις για όλες τις προδιαγραφές – συμβατό με όλους τους τύπους φωτοβολταϊκών πάνελ.

Το μήκος του προβόλου, το ύψος της στήλης και η γωνία κλίσης του θόλου μπορούν όλα να ρυθμιστούν ανάλογα με τα τοπικά φορτία ανέμου και χιονιού καθώς και τις διαστάσεις των φωτοβολταϊκών πλαισίων. το σύστημα υποστηρίζει ευέλικτες διαμορφώσεις μονής και πολλαπλής εμβέλειας, με προεγκατεστημένες διεπαφές για εγκατάσταση σταθμού φόρτισης DC.

6. Πλήρες σετ τεκμηρίωσης αποδοχής έργου

Μπορούν να παρέχονται επαγγελματικές αναφορές υπολογισμού δομικού φορτίου για φορτία ανέμου και χιονιού, πιστοποιητικά επιθεώρησης ποιότητας εργοστασίων και έγγραφα πιστοποίησης ISO/CE, που πληρούν τις απαιτήσεις αρχειοθέτησης εγχώριων συνδέσεων δικτύου και τα διεθνή πρότυπα αρχειοθέτησης έργων.

Πίνακας Τεχνικών Προδιαγραφών Προϊόντος

Σενάρια εφαρμογών και περιπτώσεις υλοποίησης πραγματικού κόσμου

Το Cantilever Solar Carport του εργοστασίου μας πωλείται εγχώρια σε όλη την Κίνα και εξάγεται σε διάφορες χώρες της Νοτιοανατολικής Ασίας, της Μέσης Ανατολής και της Ευρώπης. Κατάλληλες εφαρμογές:

1. Χώροι στάθμευσης μονής σειράς για υπαλλήλους εργοστασίων σε μικρές και μεσαίες μονάδες παραγωγής.

2. Μονόπλευροι επιμήκεις χώροι στάθμευσης για κρατικούς φορείς, νοσοκομεία και σχολεία.

3. Υποστήριξη στέγασης στάθμευσης για μικρής κλίμακας σταθμούς φόρτισης νέας ενέργειας εντός εμπορικών πάρκων.

4. Έργο Μετατροπής Φωτοβολταϊκού Ανεξάρτητου Χώρου Στάθμευσης μονής όψης για την περιοχή της βίλας.

5. Έργο προσωρινής στάθμευσης και παραγωγής ηλεκτρικής ενέργειας για ένα στενό, μονής σειράς πάρκο εφοδιαστικής.

Ολοκληρωμένη διαδικασία παραγωγής και επιθεώρηση και έλεγχος ποιότητας από άκρο σε άκρο

1. Εισερχόμενη επιθεώρηση πρώτων υλών: Επαληθεύστε το πάχος του χάλυβα, τη σύνθεση του υλικού και την ποιότητα των πρώτων υλών γαλβανισμού. ο μη συμμορφούμενος χάλυβας απορρίπτεται χωρίς περαιτέρω επεξεργασία·

2. Κοπή και διάτρηση CNC: Πλήρως αυτόματος εξοπλισμός CNC για κοπή προφίλ και ακριβή διάτρηση των οπών στερέωσης μπουλονιών.

3. Ενισχύστε τα φέροντα τμήματα της κύριας δοκού με πλήρη συγκόλληση. Τρίψτε τις συγκολλήσεις και αφαιρέστε τυχόν γρέζια.

4. Ολοκληρωμένος γαλβανισμός εν θερμώ υψηλής θερμοκρασίας για προστασία από τη διάβρωση: Όλα τα εξαρτήματα βυθίζονται σε λουτρό ψευδαργύρου υψηλής θερμοκρασίας για να σχηματίσουν ένα ομοιόμορφο προστατευτικό στρώμα που αποτρέπει τη σκουριά.

5. Ολοκληρωμένη επιθεώρηση διαστάσεων του τελικού προϊόντος: Εκτελέστε μεμονωμένη βαθμονόμηση του μήκους του προβόλου, της κατακόρυφης θέσης της στήλης και της ανοχής κενού αρμού.

6. Δοκιμή δειγματοληψίας προσομοίωσης φορτίου: Επιλέξτε τυχαία έτοιμες δομές στήριξης για δοκιμές προσομοίωσης που φέρουν φορτίο ανέμου και χιονιού.

7. Επαλήθευση συσκευασίας αποστολής: Ταξινόμηση, συσκευασία και επισήμανση των εξαρτημάτων. βεβαιωθείτε ότι υπάρχει το πλήρες σετ αξεσουάρ πριν από την πυγμαχία και την αποστολή.

Κάθε διαδικασία επιθεώρησης ποιότητας συνοδεύεται από έντυπο αρχείο επιθεώρησης, το οποίο μπορεί να παρασχεθεί στον αγοραστή ως μέρος της τεκμηρίωσης ελέγχου του έργου.

Βασικό πλεονέκτημα

1. Εσωτερικές εγκαταστάσεις παραγωγής που εξαλείφουν τις ενδιάμεσες σημάνσεις: Λειτουργούμε τα δικά μας εργαστήρια επεξεργασίας χάλυβα και ανεξάρτητες γραμμές παραγωγής γαλβανισμού, επιτρέποντας την αυτοδιαχείριση πλήρους διαδικασίας – προσφέροντας πιο ανταγωνιστικές τιμές χονδρικής για αγορές μεγάλου όγκου.

2. Ολοκληρωμένες πιστοποιήσεις: Πιστοποιητικό Συστήματος Διαχείρισης Ποιότητας ISO 9001, Πιστοποίηση Δομικής Ασφάλειας CE και Έκθεση Επιθεώρησης Γαλβανιζέ Layer SGS τρίτων.

3. Ολοκληρωμένη υπηρεσία μιας στάσης: Παρέχονται δωρεάν δομικές επικαλύψεις και λεπτομερή σχέδια κατασκευής. πλήρους απασχόλησης ηλεκτρονική τεχνική καθοδήγηση βίντεο κατά τη φάση κατασκευής·

4. Σταθερά και προβλέψιμα χρονοδιαγράμματα παράδοσης: Με άφθονο απόθεμα πρώτων υλών που τηρείται στις δικές μας εγκαταστάσεις παραγωγής, ο κύκλος παραγωγής για τυπικές παραγγελίες είναι 10–18 εργάσιμες ημέρες.

5. Ενισχυμένη εγγύηση μετά την πώληση: 15 χρόνια εγγύηση στο κύριο πλαίσιο από χάλυβα. Υπηρεσίες τεχνικής συμβουλευτικής υποστήριξης δομικής συντήρησης και ανακαίνισης εφ' όρου ζωής.

Διαδικασία συσκευασίας, αποστολής και προμήθειας

1. Μέθοδος συσκευασίας: Οι δοκοί και οι κολώνες πρέπει να προστατεύονται με πλαστική μεμβράνη. Οι μικροί σύνδεσμοι θα συσκευάζονται σε χωριστά ταξινομημένες υφαντές σακούλες, με τις προδιαγραφές και τους αριθμούς ανταλλακτικών τους να επισημαίνονται σαφώς.

2. Ναυτιλία και Logistics: Η υπηρεσία μεταφοράς εμπορευμάτων εσωτερικού οχήματος παραδίδεται απευθείας στο εργοτάξιο. Οι επιχειρήσεις εξωτερικού εμπορίου υιοθετούν τον τυπικό τρόπο αποστολής εμπορευματοκιβωτίων και υποστηρίζουν τους όρους εμπορίου FOB και CIF.

3. Τυπική διαδικασία προμήθειας: Ο πελάτης παρέχει διαστάσεις/σχέδια τοποθεσίας → Ο Μηχανικός εκδίδει πρόταση και προσφορά → Υπογραφή σύμβασης αγοράς και πώλησης → Πραγματοποιήθηκε προκαταβολή και ξεκίνησε ο προγραμματισμός παραγωγής → Ολοκληρωμένη επιθεώρηση ποιότητας σε όλη τη διαδικασία → Τακτοποίηση τελικής πληρωμής και αποστολή αγαθών → Ταυτόχρονη αποστολή τεχνικής υποστήριξης και κληρώσεις.

Συχνές ερωτήσεις πελατών

Ε1: Πώς πρέπει να επιλέξετε ανάμεσα σε ένα φωτοβολταϊκό υπόστεγο αυτοκινήτου σε σχήμα 7 και ένα υπόστεγο αυτοκινήτου σε σχήμα Τ;

Α: Για τοποθεσίες με μία σειρά χώρων στάθμευσης ή στενές, επιμήκεις διατάξεις, συνιστάται ένα υπόστεγο φωτοβολταϊκών οχημάτων με πρόβολο μονής όψης σχήματος U, καθώς συνεπάγεται χαμηλότερο κόστος κατασκευής. Για χώρους με δύο σειρές συμμετρικών χώρων στάθμευσης ή μεγάλους, συνεχόμενους χώρους στάθμευσης, προτιμάται ένα υπόστεγο οχημάτων σε σχήμα Τ με μία κολόνα που υποστηρίζει δύο θέσεις στάθμευσης.

Ε2: Το έδαφος έχει ήδη σκληρυνθεί με σκυρόδεμα. μπορούν ακόμα να γίνουν επιπλέον εγκαταστάσεις;

Α: Ναι. Το θεμέλιο σε σχήμα 7 πυλώνων απαιτεί μόνο λίγα σημεία εγκατάστασης και περιλαμβάνει τοπική γεώτρηση για αυτόνομη θεμελίωση, με αποτέλεσμα την ελάχιστη διαταραχή στο υπάρχον οδόστρωμα – καθιστώντας το εξαιρετικά κατάλληλο για την ανακαίνιση παλαιών χώρων στάθμευσης.

Ε3: Μπορεί να συνδυαστεί με ένα ολοκληρωμένο σχέδιο σταθμού φόρτισης;

Α: Υποστήριξη. Κατά τη φάση του σχεδιασμού, μπορούν να κρατηθούν σταθεροί βραχίονες στήριξης πασσάλων φόρτισης και υποδοχές δρομολόγησης καλωδίων. Παρέχονται από το εργοστάσιο ολοκληρωμένα σχέδια διάταξης για τη διευκόλυνση της κατασκευής ολοκληρωμένων φωτοβολταϊκών, αποθήκευσης ενέργειας και σταθμών φόρτισης.

Ε4: Είναι ιδιαίτερα δύσκολη η εγκατάσταση; Μπορεί μια συνηθισμένη κατασκευαστική ομάδα να το εγκαταστήσει μόνη της;

Α: Ολόκληρη η δομή συναρμολογείται χρησιμοποιώντας μπουλόνια, εξαλείφοντας την ανάγκη για πολύπλοκες διαδικασίες συγκόλλησης. Μπορεί να εγκατασταθεί είτε από τυπικές ομάδες κατασκευής μεταλλικών κατασκευών είτε από ομάδες εγκατάστασης φωτοβολταϊκών.

Ε5: Εάν υπάρχουν μικρές γρατσουνιές στη γαλβανισμένη επίστρωση αργότερα, θα σκουριάσει γρήγορα;

Α: Μικρές κρούσεις δεν προκαλούν ταχεία διάβρωση. η επίστρωση ψευδαργύρου διαθέτει αυτοθυσιαστικές ιδιότητες προστασίας από τη διάβρωση. Σε περιπτώσεις όπου μεγάλες επιφάνειες επικάλυψης ψευδαργύρου έχουν αποκολληθεί, παρέχουμε μια λύση εφαρμογής επίστρωσης ψευδαργύρου. Οι μικρές γρατσουνιές δεν απαιτούν πρόσθετη επεξεργασία και η επιφάνεια μπορεί να χρησιμοποιηθεί σε εξωτερικούς χώρους με μακροχρόνια σταθερότητα.

Ε6: Ποιες είναι οι υποχρεωτικές απαιτήσεις για την κατασκευή θεμελίων; Μπορούν να γίνουν εργασίες θεμελίωσης σε μαλακό έδαφος;

Α: Για συμβατικές σκληρυμένες επιφάνειες εδάφους, αρκεί μια αυτόνομη βάση από σκυρόδεμα. για τοποθεσίες με λάσπη ή μαλακό έδαφος, μπορεί να προστεθούν ενσωματωμένες πλάκες αγκύρωσης ή να εμβαθύνουν οι προβλήτες θεμελίωσης. Ο μηχανικός θα αναπτύξει ένα προσαρμοσμένο σχέδιο κατασκευής θεμελίωσης με βάση τις γεωλογικές συνθήκες για τον μετριασμό των κινδύνων οικισμού.

Υποστήριξη μετά την πώληση και απόδειξη της εμπιστοσύνης των πελατών

1. Υπηρεσία εγγύησης: Για δομική παραμόρφωση που δεν προκαλείται από ανθρώπινη δραστηριότητα ή μεγάλης κλίμακας αποκόλληση της γαλβανισμένης επίστρωσης, τα αντίστοιχα εξαρτήματα μπορούν να αντικατασταθούν δωρεάν.

2. Τεχνική Υποστήριξη: Παροχή εφ' όρου ζωής δωρεάν σχεδιαστικών και σχηματικών σχεδίων για την ενίσχυση του στηρίγματος στήριξης και τις τροποποιήσεις επέκτασης χωρητικότητας.

3. Μελέτες περίπτωσης έργου: Με μεγάλη εμπειρία στην εξυπηρέτηση εργοστασίων παραγωγής, πελατών διαχείρισης βιομηχανικών πάρκων και γενικών εργολάβων φωτοβολταϊκών έργων σε διάφορες περιοχές, μπορούμε να παρέχουμε επιτόπιες επισκέψεις για παρόμοια έργα που βρίσκονται στην περιοχή.

4. Παράδοση πιστοποίησης: Κατά την αποστολή, η αναφορά ποιοτικού ελέγχου σε χαρτί και αντίγραφα των πιστοποιητικών πιστοποίησης θα αποσταλούν ταυτόχρονα. Οι ηλεκτρονικές εκδόσεις αυτών των εγγράφων είναι προσβάσιμες ανά πάσα στιγμή.
