H-Rail

Στον αυτοματοποιημένο εξοπλισμό συναρμολόγησης και χειρισμού υλικών, η ράγα οδήγησης καθορίζει εάν μια γραμμική ολίσθηση παραμένει αθόρυβη και λεία μετά από τρία χρόνια ή αρχίζει να ταλαντεύεται μετά από μόλις τρεις μήνες. Τα περισσότερα παραδοσιακά προφίλ μονής σχισμής συγκεντρώνουν το φορτίο σε μια ενιαία επιφάνεια εργασίας. Τα έκκεντρα φορτία μπορούν σταδιακά να βγάλουν το φορείο εκτός ευθυγράμμισης, με τα σφάλματα που προκύπτουν να επηρεάζουν τελικά την απόδοση ολόκληρου του μηχανήματος. Το H-Rail αντιμετωπίζει αυτό το ζήτημα μέσω της γεωμετρίας της διατομής του αντί να βασίζεται αποκλειστικά στην επιφανειακή επεξεργασία. Διαθέτοντας ένα συμμετρικό προφίλ αλουμινίου σχήματος Η με διπλούς παράλληλους ιστούς, είναι σχεδιασμένο για εφαρμογές παλινδρομικής κίνησης, όπως γραμμικές ολισθήσεις, ανυψωτικές κολώνες, μηχανισμοί ώθησης-έλξης, πλαίσια εργαλείων και ελαφριές γραμμές μεταφοράς.

Τι είναι το προφίλ οδηγού τομής Η;

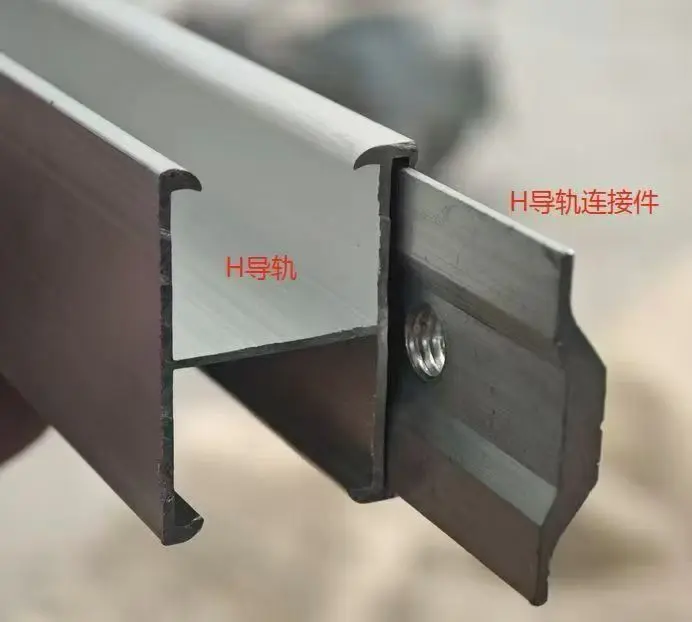

Το H-Rail είναι ένα δομικό προφίλ οδηγού αλουμινίου με διατομή που μοιάζει με το γράμμα "H": δύο οριζόντιες φλάντζες που συνδέονται με έναν κεντρικό ιστό, παρέχοντας χρησιμοποιήσιμες επιφάνειες με σχισμές και στις δύο πλευρές. Χάρη σε αυτή τη συμμετρική γεωμετρία, τα κατακόρυφα φορτία κατανέμονται σε δύο βραχίονες στήριξης και όχι σε έναν, ενώ το ανοιχτό κέντρο μειώνει το βάρος χωρίς να διακυβεύεται η ακαμψία.

Αυτή η γεωμετρία προσφέρει ένα τριπλό πλεονέκτημα: σε σύγκριση με σιδηροτροχιές μονής σχισμής παρόμοιου βάρους, παρουσιάζει μικρότερη απόκλιση κάτω από μέτρια φορτία. το ίδιο το προφίλ αντιστέκεται στη στρέψη όταν ο εξοπλισμός υπόκειται σε πλευρικές δυνάμεις ή σταματά έκτακτης ανάγκης. και με δύο κατεργασμένες επιφάνειες διαθέσιμες, ένα καρότσι μπορεί να κινηθεί και από τις δύο πλευρές —ή ακόμα και από τις δύο πλευρές ταυτόχρονα.

Τα βασικά πλεονεκτήματα και οι λόγοι πίσω από αυτά

Ισορροπημένη κατανομή φορτίου:

Η διατομή διπλού ιστού κατανέμει την πίεση σε δύο βραχίονες στήριξης, καθιστώντας τις επιφάνειες εργασίας λιγότερο επιρρεπείς σε βαθουλώματα ή παραμόρφωση από συγκεντρωμένα φορτία. Η εμπειρία κατασκευής μας δείχνει σταθερή φέρουσα απόδοση σε όλες τις παρτίδες—ένας κρίσιμος παράγοντας κατά την κατασκευή εκατοντάδων πανομοιότυπων σταθμών εργασίας.

Στρεπτική σταθερότητα:

Η συμμετρική διατομή του H-Rail αντιστέκεται εγγενώς στη συστροφή όταν ο εξοπλισμός ασκεί πλευρική δύναμη ή όταν τοποθετούνται μακριές ράγες. Αυτό επιλύει άμεσα ένα κοινό πρόβλημα του συνεργείου: Οι ράγες H που στρίβουν ελαφρά μετά την εγκατάσταση, προκαλώντας το δέσιμο ή το μπλοκάρισμα του φορείου στη μέση της διαδρομής του. Αναστρέψιμος σχεδιασμός: Και οι δύο αυλακωτές πλευρές είναι επεξεργασμένες με ακρίβεια, επιτρέποντας στη ράγα να τοποθετηθεί στραμμένη προς τα επάνω, προς τα κάτω ή κάθετα. Μπορεί επίσης να χρησιμεύσει ως δομική δοκός ή σύνδεσμος πλαισίου. Ένα μόνο προφίλ καλύπτει πολλαπλές διαμορφώσεις σχεδίασης, μειώνοντας την ανάγκη για προσαρμοσμένες αγκύλες.

Ευθύτητα σε μακριές πινελιές:

Κάθε ράγα ισιώνεται μετά την εξώθηση και ελέγχεται ξεχωριστά πριν από την αποστολή, εξασφαλίζοντας ευθύτητα χωρίς υποκλίση — ακόμη και σε μεγάλα μήκη. Η κίνηση του φορείου παραμένει σταθερή σε όλη τη διαδρομή, αποφεύγοντας το σφίξιμο ή τη χαλαρότητα σε κάθε άκρο.

Σκληρές ανοδιωμένες επιφάνειες εργασίας:

Το σκληρά ανοδιωμένο στρώμα ενισχύει τη σκληρότητα της επιφάνειας και την αντοχή στη φθορά, αποτρέποντας την υποβάθμιση της επιφάνειας ακόμη και κατά την ολίσθηση υψηλής συχνότητας. Αντιστέκεται στη σκόνη και την υγρασία του εργαστηρίου, ενώ το ματ φινίρισμα αποτρέπει τη συσσώρευση ρύπων—καθιστώντας το ιδανικό για καθαρούς χώρους και χώρους συναρμολόγησης ακριβείας.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Υλικό	Κράμα αλουμινίου, θερμής εξώθησης
Τύπος τομής	Συμμετρικό προφίλ H, διπλός ιστός, κοίλος πυρήνας
Επιφανειακή επεξεργασία	Σκληρή ανοδίωση, ματ φινίρισμα
Μήκος	Κόψιμο σε μήκος ανά σχέδιο πελάτη
Ευθύτητα	Ισιωμένο και επιθεωρημένο πριν από την αποστολή
Επιλογές μηχανικής κατεργασίας	Κομμένο σε μήκος, λοξότμηση άκρου, διάτρηση, τρύπημα, κατεργασία ακριβείας
MOQ	Δοχείο 1 × 20 GP. μικρότερες δοκιμαστικές παραγγελίες διαπραγματεύσιμες
Χρόνος ανοχής	7–15 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης
Όροι εμπορίου	FOB / CFR / CIF

Επιλέγοντας τη σωστή ράγα για τον εξοπλισμό σας

Ξεκινήστε με την κατεύθυνση του φορτίου:

Εάν το φορτίο είναι τοποθετημένο ακριβώς πάνω από το H-Rail και η δύναμη είναι σταθερά κατακόρυφη, συνήθως αρκεί ένα τυπικό προφίλ διπλού ιστού. Ωστόσο, εάν το φορτίο είναι εκτός κέντρου ή ο εξοπλισμός υφίσταται συχνές στάσεις έκτακτης ανάγκης, συνιστούμε να συζητήσετε πρώτα μαζί μας τις συνθήκες εφαρμογής σας. τα γεωμετρικά πλεονεκτήματα του σχεδίου προφίλ είναι πιο κρίσιμα σε αυτά τα σενάρια.

Το μήκος είναι ο δεύτερος βασικός παράγοντας:

Μεγαλύτερες διαδρομές ενισχύουν οποιαδήποτε καμπυλότητα σιδηροτροχιάς. Επομένως, για πινελιές που ξεπερνούν τα λίγα μέτρα, συνιστούμε να παραγγείλετε προ-ισιωμένες και επιθεωρημένες ράγες κοπής σε μήκος αντί να κόψετε το προφίλ επί τόπου. Η διαφορά έγκειται στην ομαλή, συνεχή κίνηση έναντι της πιθανής δέσμευσης στη μέση διαδρομή.

Το περιβάλλον λειτουργίας είναι ο τρίτος παράγοντας:

Οι σκληρές ανοδιωμένες επιφάνειες είναι κατάλληλες για εργαστήρια με σκόνη και εγκαταστάσεις με υγρασία. Εάν το H-Rail εκτεθεί σε διαδικασίες πλύσης ή υγρά κοπής, ενημερώστε μας για τα συγκεκριμένα μέσα ώστε να μπορούμε να επαληθεύσουμε τη συμβατότητα της επιφάνειας πριν από την παραγγελία.

Κατασκευή και Ποιοτικός Έλεγχος

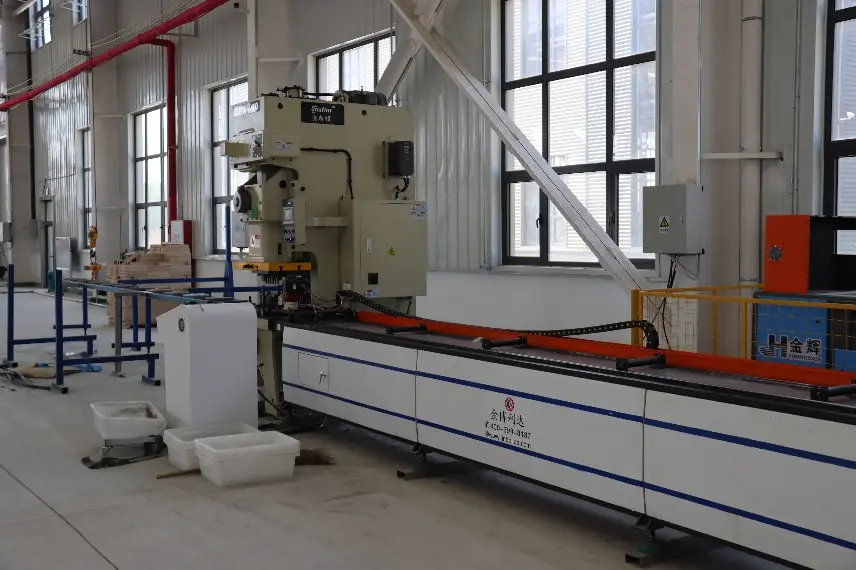

Το H-Rail κατασκευάζεται στις δικές μας εγκαταστάσεις. η εξώθηση, η μηχανική κατεργασία και η ανοδίωση εκτελούνται όλα εσωτερικά. Η μονάδα παραγωγής μας λειτουργεί οκτώ γραμμές διαμόρφωσης καναλιών C, δύο γραμμές διαμόρφωσης χάλυβα προφίλ "Ji" (προφίλ καπέλου), δύο μηχανές κοπής με λέιζερ ινών υψηλής ισχύος και τέσσερις γραμμές διάτρησης CNC. Ο ιδιόκτητος εξοπλισμός μας περιλαμβάνει ένα μοντέλο χρησιμότητας με δίπλωμα ευρεσιτεχνίας "Μηχανή διάτρησης προφίλ αλουμινίου" (ZL 2023 2 2784865.9). Το εργοστάσιο έχει ετήσια παραγωγική ικανότητα προφίλ περίπου 200.000 τόνων.

Εξάγουμε σε περισσότερες από 30 χώρες και υποστηρίζουμε μακροπρόθεσμα προγράμματα εφοδιασμού τόσο για εργολάβους έργων όσο και για κατασκευαστές εξοπλισμού. Η τεκμηρίωση εξαγωγής και οι ρυθμίσεις επιθεώρησης τρίτων μπορούν να αποτελέσουν αντικείμενο διαπραγμάτευσης κατά περίπτωση.

FAQ

Ε1: Είστε κατασκευαστής ή εμπορική εταιρεία;

Α: Είμαστε κατασκευαστής. Η εξώθηση, το ίσιωμα, η μηχανική κατεργασία και η σκληρή ανοδίωση των H-Rails μας ολοκληρώνονται στη δική μας παραγωγική βάση στο Tianjin της Κίνας. Είστε ευπρόσδεκτοι να ελέγξετε τα εργοστασιακά αρχεία και τις πιστοποιήσεις μας.

Ε2: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το τυπικό MOQ είναι ένα κοντέινερ 20GP. Μπορούμε να δεχτούμε μικρότερες ποσότητες για αρχικές δοκιμαστικές παραγγελίες ή παρτίδες δειγμάτων—παρακαλούμε ενημερώστε μας τις απαιτούμενες προδιαγραφές διατομής και το συνολικό μήκος και θα παράσχουμε μια προσφορά ανάλογα.

Ε3: Μπορείτε να επεξεργαστείτε τα προϊόντα σύμφωνα με τα σχέδιά μας;

Α: Ναι. Η κοπή σταθερού μήκους, η λοξοτομή του άκρου, η διάτρηση, το χτύπημα και άλλες διαδικασίες φινιρίσματος εκτελούνται όλες στο εσωτερικό. Οι ράγες είναι έτοιμες για εγκατάσταση κατά την παράδοση, χωρίς να απαιτείται περαιτέρω επεξεργασία στις εγκαταστάσεις σας.

Ε4: Ποια φορτία ανέμου και χιονιού μπορούν να αντέξουν οι ράγες σας;

Α: Τα H-Rail μας έχουν υποβληθεί σε αυστηρές δοκιμές προσομοίωσης φορτίου ανέμου και χιονιού. Μπορούμε να εκτελέσουμε υπολογισμούς φορτίου με βάση τις τοπικές κλιματικές παραμέτρους και να προτείνουμε το κατάλληλο μοντέλο H-Rail για να πληροί τα διεθνή πρότυπα όπως το EN 1991 και το ASCE 7.

Ε5: Πώς διασφαλίζετε τη συνέπεια ποιότητας για παραγγελίες χύδην;

Α: Κάθε παρτίδα υποβάλλεται σε επιθεωρήσεις για ευθύτητα, δομική ακεραιότητα και ποιότητα επιφάνειας πριν από τη συσκευασία. εφαρμόζονται τα ίδια πρότυπα αποδοχής από το αρχικό δείγμα μέχρι το τελικό δοχείο.

Ε6: Είναι τα H-Rails σας συμβατά με τους κύριους σφιγκτήρες ΦΒ στην αγορά;

Το τυπικό προφίλ ράγας H είναι συμβατό με τη συντριπτική πλειονότητα των μεσαίων σφιγκτήρων, των τελικών σφιγκτήρων και των συνδετήρων από ανοξείδωτο χάλυβα που διατίθενται στην αγορά. Εάν έχετε συγκεκριμένες απαιτήσεις για ταιριαστούς σφιγκτήρες, μπορούμε επίσης να κατασκευάσουμε προσαρμοσμένα προφίλ δημιουργώντας νέα καλούπια.
