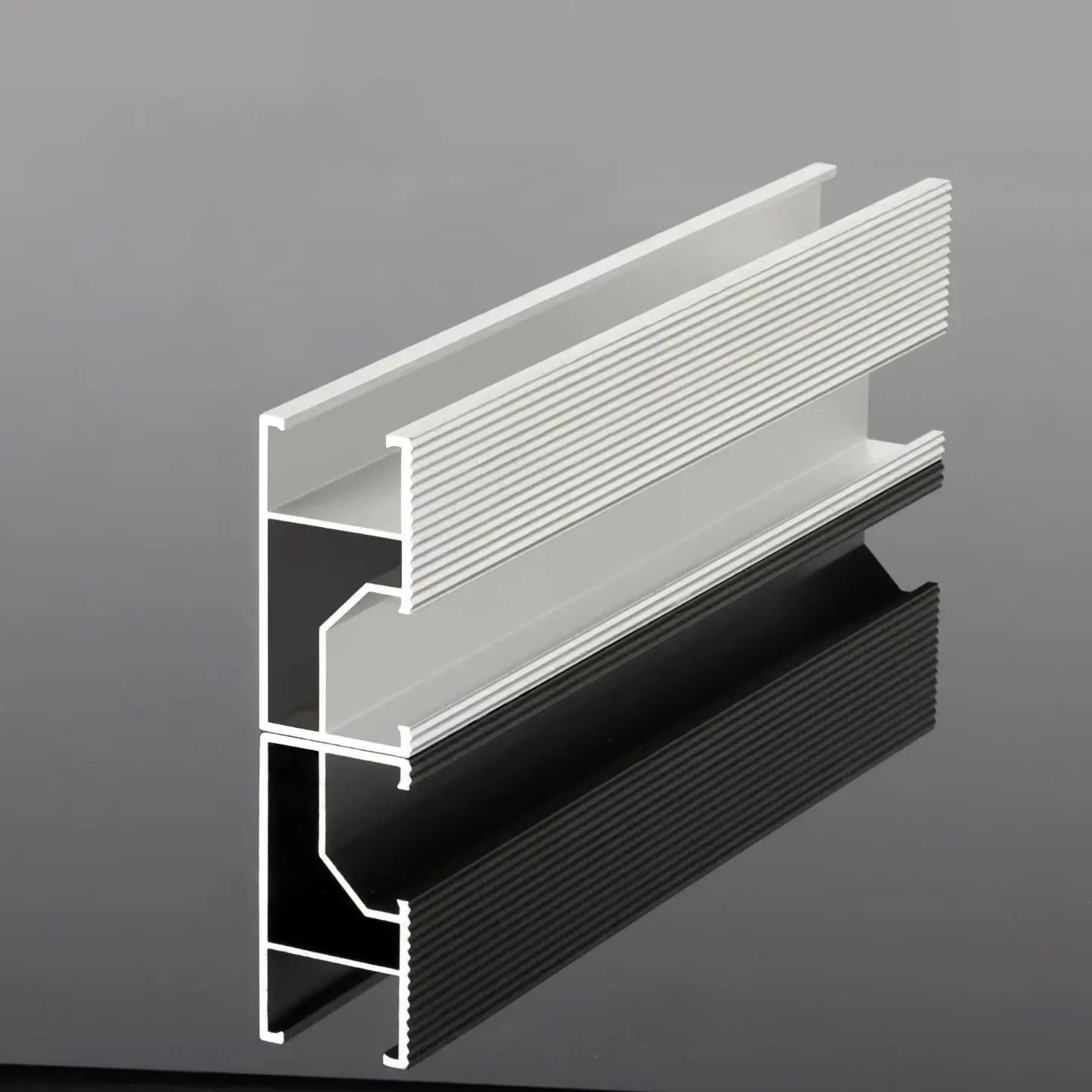

Μη τυποποιημένη σιδηροδρομική ράγα οδηγού

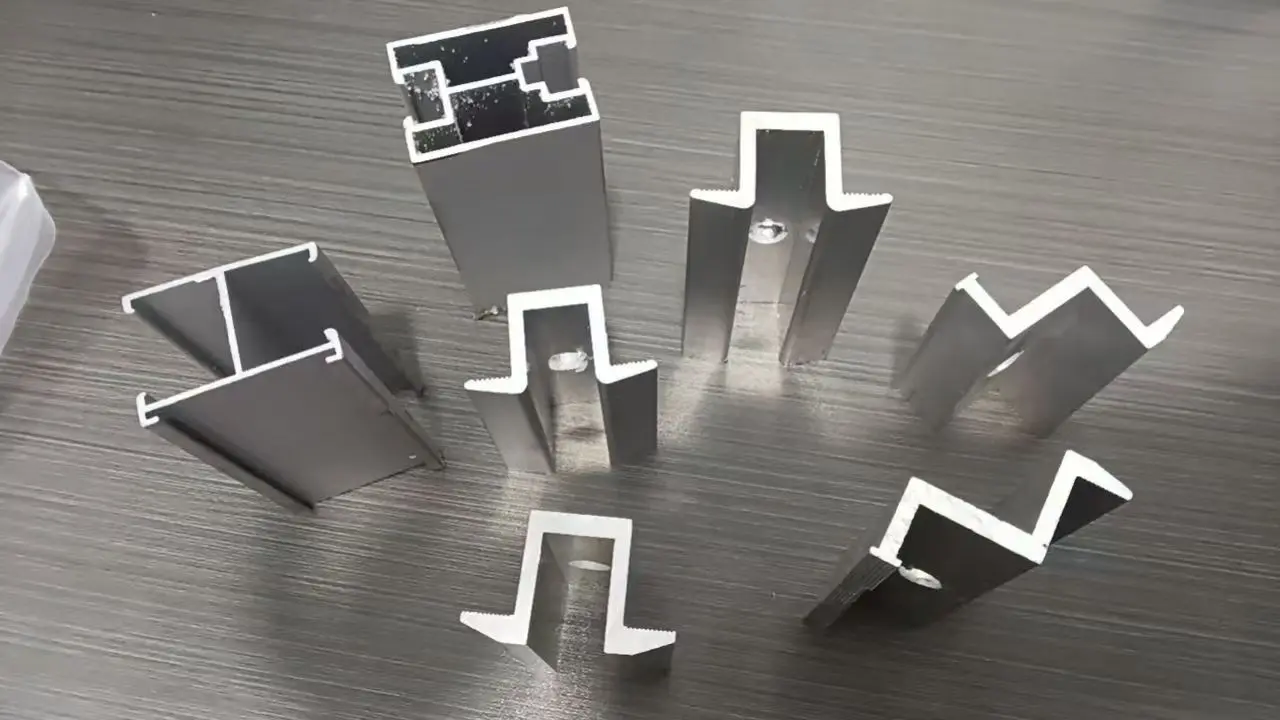

Σχεδιάζουμε τα προσαρμοσμένα μη τυποποιημένα προφίλ σιδηροτροχιών οδηγών με βάση τη συγκεκριμένη γεωμετρία οροφής αντί να τα επιλέγουμε από μια τυπική λίστα αποθέματος. Διαμορφώνουμε σε ρολό τα απαιτούμενα προφίλ χρησιμοποιώντας χάλυβα υψηλής αντοχής S350GD, ενσωματώνοντας τυπικές υποδοχές T που παραμένουν συμβατές με μεσαίους σφιγκτήρες, ακραίους σφιγκτήρες και συρόμενα παξιμάδια εκτός ραφιού. Αυτά παρέχονται είτε με γαλβανισμένη εν θερμώ είτε με επιστρώσεις Zn-Al-Mg. Ο σχεδιασμός προφίλ, η διαμόρφωση ρολού, η διάτρηση και οι εργασίες κοπής σε μήκος εκτελούνται στο δικό μας εργοστάσιο στο Tianjin της Κίνας.

Εφαρμοστέοι τύποι στέγης

Μεταλλικές στέγες τραπεζοειδείς και όρθιες ραφές με μοναδικές γεωμετρίες:

Τα κοινά σενάρια περιλαμβάνουν μη συμβατικά προφίλ τραπεζοειδούς ή όρθιας ραφής και ύψη νευρώσεων που υπερβαίνουν τα τυπικά όρια, όπου οι βάσεις των τυπικών σιδηροτροχιών C/U θα παρεμβαίνουν στις νευρώσεις της οροφής, εμποδίζοντάς τις να κάθονται επίπεδες.

Καμπύλες, τοξωτές ή κλιμακωτές στέγες:

Σε στέγες με καμπυλότητα ή αλλαγές υψομέτρου, οι τυπικές ράγες με σταθερά προφίλ είτε αφήνουν κενά είτε αναγκάζουν τα πλαίσια των μονάδων να στρίβουν. Τα προσαρμοσμένα προφίλ μη τυπικής ράγας οδήγησης επιτρέπουν σε κάθε σημείο στερέωσης να τοποθετείται στο ακριβές απαιτούμενο ύψος.

Διατάξεις περιορισμένου χώρου:

Καταστάσεις που περιλαμβάνουν χαμηλά ύψη τοποθέτησης, εξοπλισμό οροφής που διεισδύει στη συστοιχία ή μονάδες που έχουν ρυθμιστεί σε ειδικές γωνίες κλίσης. Τα προσαρμοσμένα προφίλ σιδηροτροχιών μπορούν να γίνουν ρηχά ή να διαμορφωθούν ώστε να ξεπερνούν τα εμπόδια, εξαλείφοντας την ανάγκη επανασχεδιασμού ολόκληρης της συστοιχίας μόνο για να φιλοξενήσει ένα τυπικό προφίλ.

Μετασκευή φωτοβολταϊκών για υπάρχουσες βιομηχανικές εγκαταστάσεις:

Όπου οι υπάρχουσες τεγίδες είναι σταθερές και ακίνητες, τα προφίλ της μη τυπικής ράγας οδήγησης που έχουν σχεδιαστεί για να ταιριάζουν με την υπάρχουσα απόσταση τεγίδων επιτρέπουν τη συναρμολόγηση της νέας διάταξης απευθείας στην αρχική κατασκευή χωρίς κοπή ή ενίσχυση.

Βασικά πλεονεκτήματα και υποκείμενοι λόγοι

Προφίλ προσαρμοσμένα στην οροφή, εξοικονομώντας χρόνο εργασίας:

Τα προφίλ έχουν σχεδιαστεί ειδικά για το σχήμα νευρώσεων της οροφής, τις θέσεις της τεγίδας και τις γωνίες της μονάδας. Κατά την παράδοση, οι ράγες είναι έτοιμα προς εγκατάσταση εξαρτήματα και όχι συμβιβαστικές λύσεις. Αυτό μεταφράζεται σε σημαντική εξοικονόμηση εργασίας στην επιτόπια εργασία—εξαλείφοντας την ανάγκη για κοπή, λείανση ή γδάρσιμο στην οροφή και μειώνοντας δραστικά τις απροσδόκητες διακοπές εργασίας.

Υψηλότερη δομική απόδοση για την ίδια ποσότητα χάλυβα:

Η διατομή της μη τυποποιημένης ράγας οδήγησης επιτρέπει στο υλικό να τοποθετηθεί ακριβώς εκεί που ενεργεί η ροπή κάμψης. για το ίδιο βάρος, παρέχει υψηλότερη ροπή αδράνειας από τα τυπικά τμήματα. Όταν το φορτίο στέγης αποτελεί περιορισμό, η ίδια λογική ισχύει και αντίστροφα: το τμήμα μπορεί να γίνει ελαφρύτερο για να ελεγχθεί το νεκρό φορτίο στις παλιές στέγες.

Τυπικές υποδοχές T που συγκρατούνται στην επιφάνεια σύσφιξης:

Ανεξάρτητα από το εξωτερικό προφίλ, η επιφάνεια σύσφιξης διατηρεί τις τυπικές υποδοχές T. Οι μεσαίοι σφιγκτήρες, οι ακραίοι σφιγκτήρες και τα συρόμενα παξιμάδια που διατίθενται στο εμπόριο μπορούν να χρησιμοποιηθούν ως συνήθως και το υπόλοιπο ποσό υλικών παραμένει αμετάβλητο. Τα υπάρχοντα εργαλεία εγκατάστασης και το απόθεμα σφιγκτήρων παραμένουν χρησιμοποιήσιμα.

Σχηματισμός μονής διέλευσης και σταθερή παροχή:

Το τμήμα σχηματίζεται μέσω συνεχούς διαμόρφωσης κυλίνδρων από χαλύβδινη λωρίδα σε ένα μόνο πέρασμα, διασφαλίζοντας σταθερή ευθύτητα και επαναληψιμότητα σε όλες τις παρτίδες - το δέκατο δοχείο θα ταιριάζει με το εγκεκριμένο δείγμα.

Επιλογές επίστρωσης με βάση τη διάρκεια ζωής:

Οι μη τυποποιημένες ράγες οδηγών διαθέτουν επιλογές γαλβανισμένο εν θερμώ (Z275) και ψευδάργυρο-αλουμίνιο-μαγνήσιο (ZAM80–150). Ο ψευδάργυρος-αλουμίνιο-μαγνήσιο προσφέρει δυνατότητες αυτο-ίασης στις κομμένες άκρες και ανώτερη αντίσταση ψεκασμού αλατιού σε σύγκριση με τον συμβατικό γαλβανισμό. Ως εκ τούτου, το προτείνουμε για παράκτιες περιοχές και βιομηχανικούς χώρους με υψηλή υγρασία. Οι εγγυήσεις αντοχής στη διάβρωση είναι 15 χρόνια για γαλβανισμένο εν θερμώ και 25 χρόνια για ψευδάργυρο-αλουμίνιο-μαγνήσιο.

Προδιαγραφές προϊόντος

Είδος	Προδιαγραφή αναφοράς	Σημείωμα
Υλικό	Χάλυβας ψυχρής διαμόρφωσης S350GD / S450GD	Λωρίδα χάλυβα υψηλής αντοχής, σε ρολό
Επένδυση	Γαλβανισμένο εν θερμώ Z275 ή Zn-Al-Mg ZAM80–150	Επιλεγμένα ανά έργο
Πάχος	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm τυπικό για απλές τομές
Ύψος τομής	40 / 45 / 50 / 60 / 80 mm	Προσαρμοσμένα τμήματα για σχεδιασμό
Πλάτος φλάντζας	30 / 35 / 40 mm	Ταιριασμένο με σφιγκτήρες μονάδων
Σχισμή	Υποδοχή T ή ανοιχτή υποδοχή	Για τυπικά παξιμάδια ολίσθησης
Μήκος	3 / 4 / 6 m, κομμένα σε μήκος	Βελτιστοποιημένο για μεταφορά και κοπή
Βάρος μονάδας	Περίπου 1,2–3,5 kg/m	Εξαρτάται από την τομή και το πάχος
Συμβατές μονάδες	Κοινές μονάδες c-Si, 500–700 W	Τοπίο ή πορτρέτο
Μέγ. εύρος στήριξης	1,0–1,5 μ	Υπόκειται σε δομικό υπολογισμό. απλά τμήματα χαμηλότερα
MOQ	Δοχείο 1 × 20 GP. μικρότερες δοκιμαστικές παραγγελίες διαπραγματεύσιμες	—
Χρόνος ανοχής	7–15 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης	—
Όροι εμπορίου	FOB / CFR / CIF	—

Προφυλάξεις εγκατάστασης και χρήσης

Οι διαδρομές φορτίου καθορίζονται από τη συγκεκριμένη διατομή που έχει σχεδιαστεί για το έργο. Επομένως, τα πρωτόκολλα εγκατάστασης για αυτές τις μη τυποποιημένες ράγες οδήγησης είναι αυστηρότερα από ό,τι για τις τυπικές ράγες. Απαιτούμε από κάθε ομάδα εγκατάστασης να τηρεί τα ακόλουθα πέντε σημεία:

1. Μην αντιστρέφετε τον προσανατολισμό της σχισμής σε σχέση με την κατεύθυνση εγκατάστασης—ο λανθασμένος προσανατολισμός αλλοιώνει τη φέρουσα διατομή και μειώνει την ικανότητα φόρτωσης.

2. Σφίξτε τα μπουλόνια αυστηρά σύμφωνα με τη σχεδιαστική ροπή. Η υπερβολική ροπή στις περιοχές με λεπτά τοιχώματα του προσαρμοσμένου τμήματος μπορεί να προκαλέσει τοπική σύνθλιψη.

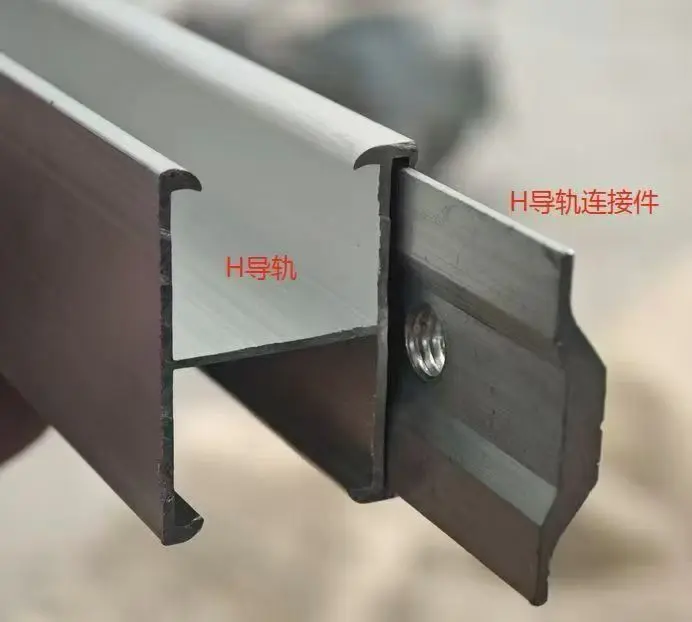

3. Το μάτισμα σιδηροτροχιών πρέπει να χρησιμοποιεί τους προσαρμοσμένους συνδέσμους που έχουν σχεδιαστεί για αυτό το συγκεκριμένο τμήμα. Οι τυπικοί σύνδεσμοι ράγας δεν είναι συμβατοί με αυτήν τη γεωμετρία.

4. Τοποθετήστε μονωτικά παρεμβύσματα σε σημεία επαφής μεταξύ ανόμοιων μετάλλων για την αποφυγή ηλεκτροχημικής διάβρωσης. βεβαιωθείτε ότι οι συνδετήρες είναι συμβατοί με την επίστρωση (Γαλβανισμένο εν θερμώ ή ψευδάργυρο-αλουμίνιο-μαγνήσιο).

5. Μην πατάτε τα τμήματα με λεπτά τοιχώματα στο μέσο του ανοίγματος των σιδηροτροχιών. Τα συγκεντρωμένα φορτία από την κίνηση των πεζών μπορεί να προκαλέσουν παραμόρφωση.

Κατασκευή και Ποιοτικός Έλεγχος

Η εταιρεία μας εφαρμόζει μια διαδικασία ποιοτικού ελέγχου τριών σταδίων: επιθεώρηση εισερχόμενων χαλύβδινων λωρίδων και υλικών επίστρωσης (έλεγχος ποιότητας, πάχους και βάρους επίστρωσης). εν σειρά μέτρηση διαστάσεων διατομής και ευθύτητας κατά τη διαμόρφωση κυλίνδρων. και τελική επιθεώρηση της ακρίβειας της διατομής, της ευθύτητας και της κατάστασης της επιφάνειας πριν από τη συσκευασία κάθε παρτίδας. Τα συστήματα διαχείρισης ποιότητας και περιβάλλοντος που διαθέτουμε είναι πιστοποιημένα σύμφωνα με τα πρότυπα ISO 9001, ISO 14001 και ISO 45001. το πεδίο της πιστοποίησης καλύπτει δομές στήριξης φωτοβολταϊκών από χάλυβα και μεταλλικά φωτοβολταϊκά εξαρτήματα.

Συχνές Ερωτήσεις (FAQ)

Ε1: Ποιες πληροφορίες χρειάζεστε από εμάς για να παράσχετε μια προσφορά για ράγες προσαρμοσμένου προφίλ;

Α: Απαιτούμε σχέδια κεραμιδιών οροφής ή τεγίδας (ή σκίτσο διατομής με διαστάσεις), διαστάσεις και διάταξη της μονάδας και το προγραμματισμένο άνοιγμα στήριξης. Με βάση αυτό, θα επιβεβαιώσουμε τη διατομή, τις προδιαγραφές επίστρωσης και το βάρος της μονάδας πριν παράσχουμε μια προσφορά. Δείγματα ή διατομές πρώτου προϊόντος μπορούν να παραχθούν πριν από τη μαζική παραγωγή.

Ε2: Είστε κατασκευαστής ή εμπορική εταιρεία;

Α: Είμαστε κατασκευαστής. Η διαμόρφωση κυλίνδρων, η διάτρηση, η επεξεργασία κοπής έως το μήκος και η διαχείριση επίστρωσης πραγματοποιούνται στη δική μας μονάδα παραγωγής στο Tianjin της Κίνας. Είστε ευπρόσδεκτοι να ελέγξετε τα εργοστασιακά αρχεία και τα πιστοποιητικά μας.

Ε3: Πώς πρέπει να επιλέξω ανάμεσα σε επιστρώσεις εν θερμώ γαλβανισμένο και ψευδάργυρο-αλουμίνιο-μαγνήσιο;

Α: Για τις περισσότερες εφαρμογές στέγης στην ενδοχώρα, αρκεί το Γαλβανισμένο εν θερμώ (Z275). Για παράκτια, υψηλής υγρασίας ή βιομηχανικά διαβρωτικά περιβάλλοντα, συνιστούμε Ψευδάργυρο-Αλουμίνιο-Μαγνήσιο, καθώς προσφέρει ανώτερη προστασία αιχμής και αντοχή στο ψεκασμό αλατιού. Οι όροι εγγύησης διαφέρουν ανάλογα: 15 χρόνια για γαλβανισμένο εν θερμώ και 25 χρόνια για ψευδάργυρο-αλουμίνιο-μαγνήσιο.

Ε4: Απαιτείται μια πλήρης παραγγελία κοντέινερ για προσαρμοσμένα προφίλ;

Α: Η τυπική ελάχιστη ποσότητα παραγγελίας είναι ένα κοντέινερ 20GP. Για αρχικές δοκιμαστικές παραγγελίες ή παρτίδες δειγμάτων νέων προφίλ, μπορούμε να δεχτούμε μικρότερες ποσότητες. Απλώς δώστε το σχέδιο προφίλ και το συνολικό μήκος, και θα αναφέρουμε ανάλογα.

Ε5: Είναι αυτή η ράγα συμβατή με τυπικούς σφιγκτήρες και συνδετήρες;

Α: Εξαρτάται από τις προδιαγραφές προφίλ της μη τυποποιημένης ράγας οδήγησης. Τα τυπικά τροποποιημένα προφίλ είναι συμβατά με τους κύριους σφιγκτήρες και τους συνδετήρες από ανοξείδωτο χάλυβα που διατίθενται στην αγορά. για ειδικά προφίλ, παρέχουμε ταιριαστούς σφιγκτήρες και συνδέσμους για να διασφαλίσουμε τη συμβατότητα κατά την επιτόπια εγκατάσταση.
