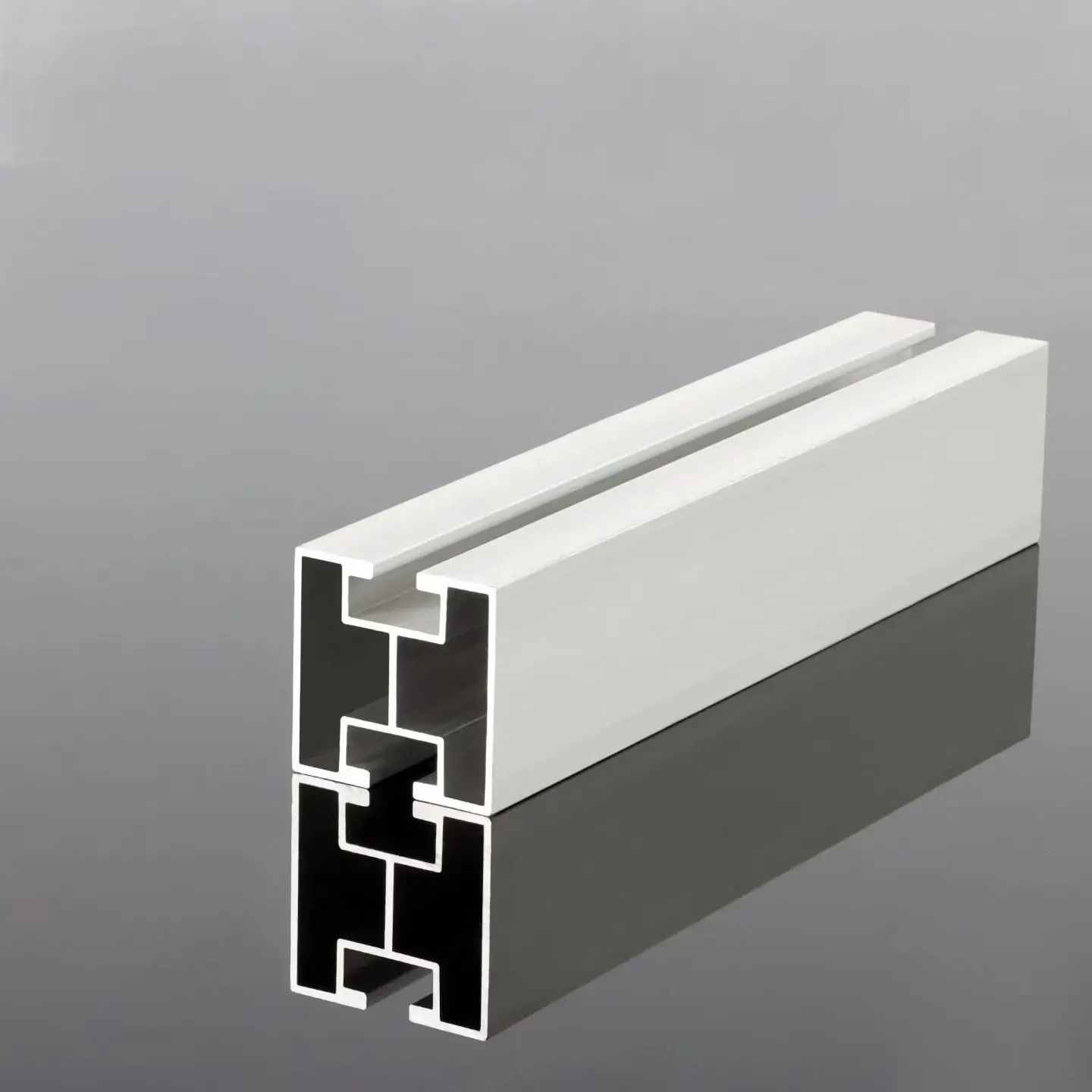

Ενισχυμένη ράγα οδηγού

Οι ράγες που φαίνονται πανομοιότυπες στα σχεδιαγράμματα μπορεί να συμπεριφέρονται πολύ διαφορετικά όταν εγκατασταθούν σε μια διάταξη σε μια κεκλιμένη επιφάνεια: η απόσταση της τεγέλας διευρύνεται και οι διαδρομές φορτίου μετατοπίζονται, προκαλώντας σταδιακή κλίση ή αγκύρωση του ευθύγραμμου προφίλ μεταξύ των στηρίξεων. Αυτή η παραμόρφωση οδηγεί συχνά σε κακή ευθυγράμμιση της μονάδας και χαλαρούς σφιγκτήρες με την πάροδο του χρόνου. Οι ενισχυμένες ράγες οδήγησης έχουν σχεδιαστεί ειδικά για την αντιμετώπιση αυτού του ζητήματος. Η Guojian τα κατασκευάζει χρησιμοποιώντας μια ολοκληρωμένη διαδικασία ψυχρής διαμόρφωσης με συνεχείς διαμήκεις νευρώσεις, καθιστώντας τον οπλισμό αναπόσπαστο μέρος του ίδιου του χάλυβα.

Πώς λειτουργεί η ενισχυμένη δομή

Οι νευρώσεις εξυπηρετούν έναν μόνο σκοπό: ενισχύουν την αντίσταση του προφίλ στην κάμψη και τη στρέψη χωρίς να διπλασιάζεται το βάρος. Επειδή οι ράγες σχηματίζονται ψυχρά σε ένα μόνο πέρασμα, οι νευρώσεις τρέχουν συνεχώς σε όλο το μήκος. Η απουσία συγκολλήσεων στα σημεία οπλισμού εξαλείφει τις περιοχές που είναι επιρρεπείς σε πρόωρη σκουριά ή ρωγμές υπό κυκλικά φορτία ανέμου. Με απλά λόγια, ο πρόσθετος χάλυβας είναι στρατηγικά τοποθετημένος ακριβώς εκεί που χρειάζεται για να εξουδετερώσει τις ροπές κάμψης.

Η επιλογή υλικού και επικάλυψης βασίζεται στις συνθήκες του χώρου και όχι στη συνήθεια. Οι επικαλύψεις ψευδαργύρου-αλουμινίου-μαγνήσιου (ZAM) σχηματίζουν ένα πυκνό προστατευτικό στρώμα που μπορεί να μεταναστεύσει για να καλύψει τις κομμένες άκρες, καθιστώντας τις ενισχυμένες ράγες οδηγών με επίστρωση ZAM τη συνιστώμενη επιλογή για παράκτια, αλιευτικά-ηλιακά και παλιρροιακά έργα. Ο γαλβανισμός εν θερμώ παραμένει μια οικονομικά αποδοτική λύση για τυπικούς σταθμούς ηλεκτροπαραγωγής στην ενδοχώρα, ενώ οι επιλογές "μαύρου χάλυβα" (χωρίς επίστρωση) είναι διαθέσιμες για αγοραστές που προτιμούν να εφαρμόσουν τις δικές τους επιφανειακές επεξεργασίες αργότερα.

Τα βασικά πλεονεκτήματα και οι λόγοι πίσω από αυτά

Μεγαλύτερη ακαμψία, όχι μεγαλύτερο βάρος:

Το ενσωματωμένο ενισχυμένο προφίλ προσφέρει υψηλότερη φέρουσα ικανότητα ανά κιλό. Αυτό επιτρέπει στα έργα ταράτσας να ενισχύουν τη δομική αντοχή διατηρώντας το νεκρό βάρος υπό έλεγχο - ένα άμεσο όφελος όταν τα περιθώρια φορτίου του κτιρίου είναι στενά.

Επιστρώσεις που ταιριάζουν με την τοποθεσία:

ZAM για περιβάλλοντα υψηλής υγρασίας ή ψεκασμού αλατιού, γαλβανισμός εν θερμώ για τυπικούς σταθμούς ηλεκτροπαραγωγής και μαύρος χάλυβας για έργα που απαιτούν τοπική επίστρωση. Η έκδοση ZAM συνοδεύεται από 25 χρόνια αντιδιαβρωτική εγγύηση, η γαλβανισμένη εν θερμώ έκδοση με 15 χρόνια και η ίδια η δομή φέρει εγγύηση 10 ετών.

Ταχύτερη εγκατάσταση:

Η διατομή σχήματος καναλιού της ενισχυμένης ράγας οδηγού φιλοξενεί απευθείας μπουλόνια Τ. Οι θέσεις των εξαρτημάτων μπορούν να ρυθμιστούν σύροντάς τις κατά μήκος της ράγας, εξαλείφοντας την ανάγκη για εκ νέου διάτρηση. Οι ταιριαστοί σφιγκτήρες και σύνδεσμοι προέρχονται από τις δικές μας γραμμές παραγωγής, αφαιρώντας ουσιαστικά έναν ολόκληρο προμηθευτή από την αλυσίδα εγκατάστασής σας.

Προκατασκευή πριν από την αποστολή:

Η διάτρηση, η κοπή και η συγκόλληση ολοκληρώνονται εσωτερικά σύμφωνα με τα σχέδια. Οι ενισχυμένες ράγες είναι έτοιμες για άμεση εγκατάσταση κατά την άφιξη, ελαχιστοποιώντας την επιτόπια λείανση, το κόψιμο και την αντιδιαβρωτική προστασία - ζωτικής σημασίας για απομακρυσμένους ορεινούς σταθμούς ηλεκτροπαραγωγής όπου κάθε εξοικονομούμενη εργατοώρα μεταφράζεται σε πραγματική εξοικονόμηση κόστους.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Υλικό	Ανθρακούχο χάλυβα ψυχρής μορφοποίησης
Δομή	Ενσωματωμένη ψυχρή διατομή + συνεχείς ενσωματωμένες νευρώσεις
Επιλογές επίστρωσης	Ψευδάργυρος-Αλουμίνιο-Μαγνήσιο (ZAM) / Γαλβανισμένο εν θερμώ / Μαύρο φινίρισμα (χωρίς επίστρωση)
Μέγιστο πάχος	12 χλστ
Τμήμα	Προσαρμοσμένη ενότητα ανά σχέδια πελάτη
Μήκος	Κόψτε στο μήκος σύμφωνα με τα σχέδια
Στερέωση	Υποδοχή συμβατή με μπουλόνια T. Σφιγκτήρες και συνδετήρες μεσαίας/άκρας αυτοπαραγωγής
Εγγύηση	Αντιδιαβρωτική εγγύηση: 25 χρόνια για ZAM, 15 χρόνια για γαλβανισμένο εν θερμώ. Δομική εγγύηση: 10 χρόνια
MOQ	Δοχείο 1 × 20 GP. δοκιμαστικές παραγγελίες διαπραγματεύσιμες
Χρόνος ανοχής	7–15 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης
Όροι συναλλαγών	FOB / CFR / CIF

Εφαρμογές

Οι ενισχυμένες ράγες οδήγησης είναι σχεδιασμένες για χώρους όπου τα τυπικά προφίλ πλησιάζουν τα φέροντα όρια τους. Οι παρακάτω εφαρμογές καλύπτουν τα σενάρια φόρτωσης που συναντάμε πιο συχνά.

Ορεινές Φ/Β εγκαταστάσεις:

Το κυματοειδές έδαφος οδηγεί σε ανομοιόμορφα φορτία ανέμου και χιονιού. Το ενισχυμένο προφίλ διασφαλίζει ότι η συστοιχία παραμένει ευθεία σε διάφορα ανοίγματα - ο λόγος για τον οποίο οι σφιγκτήρες παραμένουν ασφαλείς ακόμη και στο δεύτερο και το τρίτο έτος λειτουργίας.

Αλιευτικά-Ηλιακά και Αγρο-Ηλιακά Έργα:

Τα υπαίθρια περιβάλλοντα, οι σημαντικές ημερήσιες διακυμάνσεις της θερμοκρασίας και οι υγρές συνθήκες εδάφους επιταχύνουν τη διάβρωση. Η επίστρωση ZAM αντέχει αυτές τις περιβαλλοντικές καταπονήσεις, ενώ το ενισχυμένο προφίλ χειρίζεται τα πρόσθετα φορτία που σχετίζονται με μεγαλύτερα ανοίγματα πάνω από το νερό ή τις καλλιέργειες.

Υπεράκτια και Παλιρροιακά Επίπεδα Φυτά:

Το σπρέι αλατιού αποτελεί την απόλυτη δοκιμή για τις ράγες. Εδώ, το παχύρρευστο, ενισχυμένο προφίλ αντιστέκεται στην πίεση του ανέμου, ενώ η επίστρωση ZAM επιβραδύνει τη διάβρωση από έξω προς τα μέσα. Επειδή και οι δύο απαιτήσεις είναι κρίσιμες, συνιστούμε να καθορίσετε και τις δύο δυνατότητες.

Συστήματα παρακολούθησης:

Τα συστήματα μονού άξονα και διπλού άξονα υπόκεινται στις ράγες σε επαναλαμβανόμενη φόρτιση καθ' όλη τη διάρκεια της ημέρας. Τα τυπικά προφίλ τείνουν να παραμορφώνονται κάτω από αυτές τις συνθήκες, ενώ τα ενισχυμένα προφίλ έχουν σχεδιαστεί ειδικά για να αντέχουν σε κυκλικά φορτία.

Ευέλικτα συστήματα τοποθέτησης:

Οι εύκαμπτες κατασκευές μεγάλου ανοίγματος απαιτούν ράγες για να διατηρήσουν το σχήμα τους με ελάχιστη υποκείμενη υποστήριξη. Η δομική ακαμψία —όχι μόνο η αντοχή— είναι ο βασικός παράγοντας για να διασφαλιστεί ότι οι μονάδες διατηρούν τη σχεδιασμένη γωνία κλίσης τους. Εμπορικές και βιομηχανικές ηλιακές εγκαταστάσεις ταράτσας: Τα όρια φορτίου στέγης περιορίζουν το αυτο-βάρος, καθιστώντας απαραίτητη τη μεγιστοποίηση της αντοχής ανά κιλό—ακριβώς αυτό που προσφέρει η γεωμετρία των νευρώσεων σε μεγάλες, συνεχείς διαδρομές.

Χειρισμός, εγκατάσταση και συντήρηση

Αποθήκευση και μεταφορά:

Στοιβάξτε σε ανυψωμένα στηρίγματα σε καλυμμένο, αεριζόμενο χώρο. χρησιμοποιήστε προστασία άκρων κατά το χειρισμό για να αποφύγετε γρατσουνιές επίστρωσης ή παραμόρφωση του τμήματος πριν από την εγκατάσταση.

Επιτόπια επεξεργασία:

Ξεφλουδίστε όλες τις κομμένες άκρες και εφαρμόστε αντιδιαβρωτική επίστρωση. Τοποθετήστε τρύπες για να αποφύγετε τις νευρώσεις. Ποτέ μην αλέθετε το ίδιο το πλευρό — το πλευρό είναι η πηγή δύναμης, επομένως η λείανση του ακυρώνει τον σκοπό της αγοράς αυτής της ράγας.

Εγκατάσταση:

Χρησιμοποιήστε μόνο ευθείες, άθικτες ράγες. σφίξτε τους συνδετήρες σύμφωνα με τις τυπικές προδιαγραφές ροπής και αφήστε κενά διαστολής στις αρθρώσεις όπως απαιτείται. Για έργα σε ορεινές, παλιρροϊκές επίπεδες ή παράκτιες περιοχές, βεβαιωθείτε ότι η βάση είναι σταθερή πριν τοποθετήσετε τις ενισχυμένες ράγες οδήγησης.

O&M:

Επιθεωρείτε περιοδικά τα μπουλόνια, την παραμόρφωση του τμήματος και την κατάσταση της επίστρωσης. συντομεύστε τα διαστήματα επιθεώρησης για περιβάλλοντα εκτεθειμένα σε ψεκασμό αλατιού. Μην υπερβαίνετε τα φορτία σχεδιασμού κατά την τοποθέτηση βοηθητικού εξοπλισμού και επισκευάστε αμέσως τυχόν ζημιές στην επίστρωση.

Συχνές ερωτήσεις

Ε1: Πρέπει να επιλέξω την έκδοση ψευδαργύρου-αλουμινίου-μαγνήσιου (ZAM) ή την έκδοση γαλβανισμένη εν θερμώ;

Α: Αφήστε τις συνθήκες του ιστότοπου να αποφασίσουν. Για παράκτια, αλιευτικά-ηλιακά ή παλιρροιακά έργα, συνιστούμε το ZAM—η επίστρωση προστατεύει τις κομμένες άκρες και αντιστέκεται στη διάβρωση με ψεκασμό αλατιού, που υποστηρίζεται από 25ετή αντιδιαβρωτική εγγύηση. Για τις τυπικές εγκαταστάσεις εσωτερικής ναυσιπλοΐας, ο γαλβανισμός εν θερμώ προσφέρει εξαιρετική οικονομική αποδοτικότητα με 15 χρόνια αντιδιαβρωτική εγγύηση.

Ε2: Μπορείτε να κατασκευάσετε ενισχυμένες ράγες οδήγησης με βάση τα δικά μας σχέδια διατομής;

Α: Ναι. Τα προσαρμοσμένα τμήματα αποτελούν τυπικό μέρος της επιχείρησής μας: διαμορφώνουμε ψυχρή ρολό σύμφωνα με σχέδια (πάχος έως 12 mm) και ολοκληρώνουμε τη διάτρηση, την κοπή και τη συγκόλληση στο σπίτι, ώστε το προϊόν να είναι έτοιμο για εγκατάσταση κατά την παράδοση.

Ε3: Ποια εγγύηση παρέχεται;

Α: Προσφέρουμε 25 χρόνια αντιδιαβρωτική εγγύηση για εκδόσεις ZAM, 15 χρόνια για γαλβανισμένες εκδόσεις εν θερμώ και 10 χρόνια δομική εγγύηση για το σύστημα τοποθέτησης.

Ε4: Πώς συσκευάζονται; Ποια είναι η χωρητικότητα του δοχείου;

Α: Ένα εμπορευματοκιβώτιο 20GP χωράει περίπου 2 MW από χάλυβα συστήματος στερέωσης, ενώ ένα 40HQ χωράει περίπου 4–5 MW. Οι σιδηροτροχιές είναι δεσμευμένες και προστατευμένες για θαλάσσιες μεταφορές. Οι δοκιμαστικές παραγγελίες μικρής παρτίδας για αρχικά έργα μπορούν να αποτελέσουν αντικείμενο διαπραγμάτευσης.

Ε5: Ποιες πιστοποιήσεις ποιότητας μπορούν να παρασχεθούν;

Α: Το εργοστάσιο είναι πιστοποιημένο με τα πρότυπα ISO 9001, ISO 14001 και ISO 45001. Διατίθενται εκθέσεις δομικών υπολογισμών και εκθέσεις δοκιμών τρίτων. Ενημερώστε μας την αγορά προορισμού, ώστε να επιβεβαιώσουμε τη συγκεκριμένη τεκμηρίωση που απαιτείται.
