Μπλοκ σύσφιξης άκρων από κράμα αλουμινίου

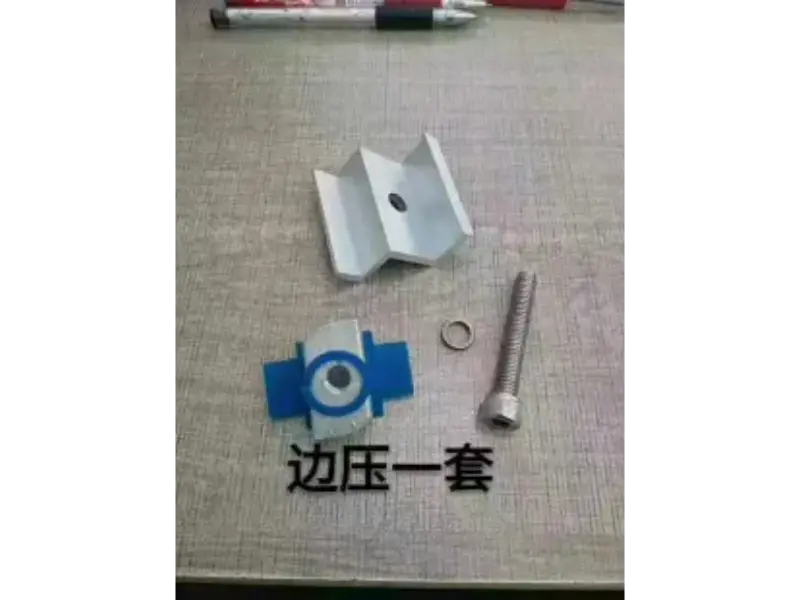

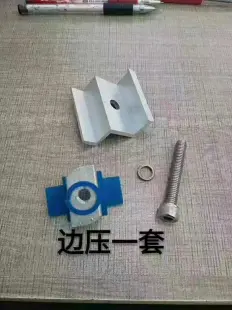

Τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου τοποθετούνται στις εξωτερικές ακμές της πρώτης και της τελευταίας ηλιακής μονάδας σε μια διάταξη φωτοβολταϊκών (ΦΒ). Στερεώνουν τις μονάδες στις ράγες στερέωσης, περιορίζοντας τη μετατόπιση του τελικού σημείου και παρέχοντας αντίσταση έναντι εξωτερικών δυνάμεων όπως ισχυροί άνεμοι και φορτία χιονιού. Μαζί με τους μεσαίους σφιγκτήρες, σχηματίζουν ένα πλήρες σύστημα σύσφιξης μονάδων. Κάθε μονάδα διαθέτει 304 μπουλόνια T και παξιμάδια από ανοξείδωτο χάλυβα, με προαιρετικό αντιολισθητικό ελαστικό μαξιλαράκι EPDM για προστασία του πλαισίου αλουμινίου της μονάδας από εσοχές ή ολίσθηση. Ο δομικός σχεδιασμός διευκολύνει την αποστράγγιση και την απορροή, συμβάλλοντας στην ελαχιστοποίηση της συσσώρευσης σκόνης και χιονιού. Αυτοί οι σφιγκτήρες είναι κατάλληλοι τόσο για μονάδες μονής όσο και για μονάδες διπλού υαλοπίνακα, που ισχύουν για οικιακούς, εμπορικούς, βιομηχανικούς και επίγειους σταθμούς ηλεκτροπαραγωγής Φ/Β. Μπορούν επίσης να προσαρμοστούν με βάση συγκεκριμένα πάχη μονάδων.

Βασικά Πλεονεκτήματα

1. Υλικό βάσης υψηλής αντοχής:

Κατασκευασμένα από κράμα αλουμινίου 6005-T5 ή 6063-T5, αυτά τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου προσφέρουν ανώτερη αναλογία αντοχής προς βάρος. Είναι εξαιρετικά άκαμπτα και ανθεκτικά στην παραμόρφωση υπό μακροπρόθεσμα φορτία, μειώνοντας το συνολικό βάρος της φωτοβολταϊκής γεννήτριας—μειώνοντας έτσι το φορτίο στις στέγες και τις δομές στήριξης— απλοποιώντας παράλληλα τον χειρισμό και την εγκατάσταση.

2. Μακροπρόθεσμη αντίσταση στις καιρικές συνθήκες και προστασία από τη διάβρωση:

Διαθέτοντας ανοδιωμένο φινίρισμα με πάχος στρώσης οξειδίου ≥10μm, αυτοί οι σφιγκτήρες παραμένουν σταθεροί ακόμη και σε παράκτια περιβάλλοντα, με ψεκασμό αλατιού ή σε υγρά περιβάλλοντα. Με την υποστήριξη μιας ολοκληρωμένης, εσωτερικής αντιδιαβρωτικής διαδικασίας, συνοδεύονται από 25ετή αντιδιαβρωτική εγγύηση, μειώνοντας το μακροπρόθεσμο κόστος λειτουργίας και συντήρησης που σχετίζεται με την αντικατάσταση εξαρτημάτων ή την αποκατάσταση σκουριάς.

3. Αντιολισθητικός σχεδιασμός και προστασία πλαισίου:

Η εσωτερική επιφάνεια διαθέτει αντιολισθητικές οδοντώσεις, οι οποίες, όταν συνδυάζονται με ένα ελαστικό μαξιλαράκι EPDM, αυξάνουν την τριβή για να αποτρέψουν την ολίσθηση της μονάδας. Αυτός ο σχεδιασμός προστατεύει επίσης το πλαίσιο της μονάδας, αποτρέποντας εσοχές ή ζημιές στο πλαίσιο και το γυαλί από αλουμίνιο, διασφαλίζοντας τη μακροπρόθεσμη, ασφαλή λειτουργία των μονάδων.

4. Ταχεία συναρμολόγηση:

Ο αρθρωτός σχεδιασμός εξαλείφει την ανάγκη για πολύπλοκη επιτόπια επεξεργασία. Η εγκατάσταση μπορεί να πραγματοποιηθεί από ένα μόνο άτομο, γεγονός που μειώνει τις προκλήσεις της εργασίας σε ύψη, συντομεύει σημαντικά τα χρονοδιαγράμματα κατασκευής και βοηθά τους ιδιοκτήτες να εξοικονομήσουν κόστος εργασίας και διάρκειας έργου. 5. Ευρεία προσαρμοστικότητα:

Συμβατό με πάχη κύριας ηλιακής μονάδας 30/35/40mm, με υποστήριξη για μη τυποποιημένες, προσαρμοσμένες διαστάσεις. Σχεδιασμένο για να φιλοξενεί διάφορες δομές πλαισίων και μονάδες από διαφορετικούς κατασκευαστές, ένα ενιαίο σύστημα τροφοδοσίας μπορεί να καλύψει τις απαιτήσεις προφίλ για ένα ευρύ φάσμα έργων.

6. Αξιόπιστη φέρουσα απόδοση:

Τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου έχουν σχεδιαστεί για να πληρούν τις απαιτήσεις δομικού φορτίου σε περιοχές επιρρεπείς σε ισχυρούς ανέμους και έντονες χιονοπτώσεις. Όταν χρησιμοποιούνται σε συνδυασμό με μεσαίους σφιγκτήρες, εξασφαλίζουν τη συνολική σταθερότητα της ηλιακής συστοιχίας. Καθώς οι σφιγκτήρες και οι ράγες στερέωσης παρέχονται από τον ίδιο κατασκευαστή, προσφέρουν υψηλό βαθμό ακρίβειας, ελαχιστοποιώντας προβλήματα όπως κακή εφαρμογή ή ολίσθηση κατά τη συναρμολόγηση επί τόπου.

Ποιότητα προϊόντος

1. Έλεγχος πρώτων υλών:

Χρησιμοποιούνται μόνο μπιγιέτες πρωτογενούς αλουμινίου. το ανακυκλωμένο ή σκραπ αλουμινίου απαγορεύεται αυστηρά. Οι εισερχόμενες πρώτες ύλες υποβάλλονται σε τυχαίους ποιοτικούς ελέγχους για την εξάλειψη των υποτυπωδών βασικών υλικών στην πηγή, διασφαλίζοντας σταθερές μηχανικές ιδιότητες και μακροχρόνια αντοχή στη διάβρωση.

2. Επιθεώρηση διαδικασίας:

Διεξάγονται αυστηροί έλεγχοι σε όλα τα στάδια εξώθησης, κατεργασίας και επιφανειακής επεξεργασίας. Οι ανοχές διαστάσεων ελέγχονται αυστηρά και πραγματοποιούνται επιθεωρήσεις "πρώτου άρθρου" για κρίσιμες διαστάσεις πριν ξεκινήσει η μαζική παραγωγή, διασφαλίζοντας σταθερή εφαρμογή και απόδοση κλειδώματος σε κάθε παρτίδα σφιγκτήρων.

3. Επιθεώρηση πριν από την αποστολή:

Τα προϊόντα υποβάλλονται σε τυχαία δοκιμή για εμφάνιση, πάχος μεμβράνης οξειδίου, σκληρότητα και ικανότητα έλξης. Μπορούν να παρέχονται αναφορές δοκιμών για να διασφαλιστεί ότι όλοι οι δείκτες απόδοσης πληρούν τα κριτήρια αποδοχής του έργου.

4. Πιστοποιήσεις και τεκμηρίωση:

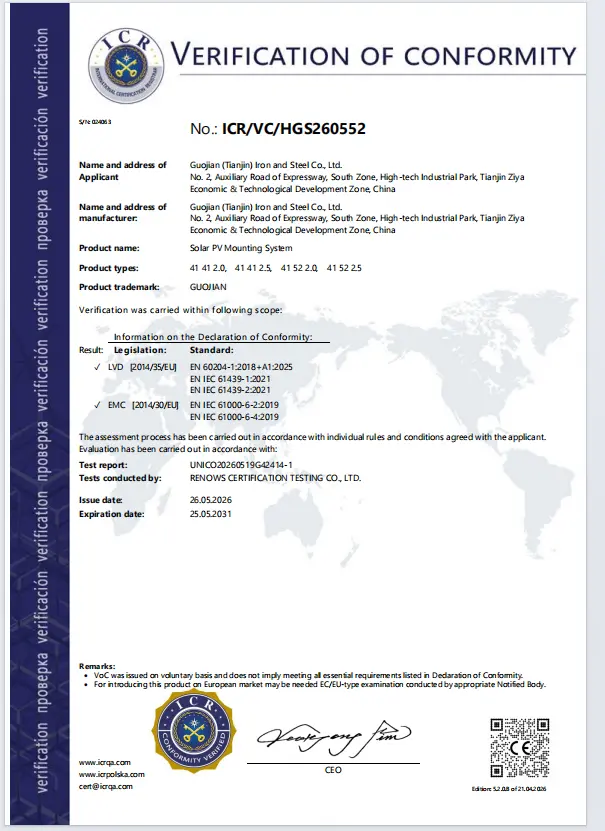

Τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου έχουν πιστοποίηση ISO9001 και CE. Πιστοποιητικά υλικού και τεκμηρίωση εγγύησης παρέχονται με κάθε αποστολή, τα οποία πληρούν τις απαιτήσεις για εγχώριους διαγωνισμούς καθώς και επιθεώρηση και εκτελωνισμό για έργα στο εξωτερικό.

5. Προστατευτική συσκευασία:

Τα εξαρτήματα συσκευάζονται ξεχωριστά και τοποθετούνται σε ενισχυμένα εξωτερικά χαρτοκιβώτια για την αποφυγή ζημιών ή παραμόρφωσης κατά τη θαλάσσια ή χερσαία μεταφορά, μειώνοντας τον κίνδυνο να φτάσουν τα εμπορεύματα σε ακατάλληλη κατάσταση.

Εξυπηρέτηση μετά την πώληση

1. Τεχνική υποστήριξη:

Παρέχουμε δωρεάν βοήθεια με την επιλογή προϊόντων, τον προγραμματισμό εγκατάστασης και τις φέρουσες τεχνικές συμβουλές, συμπεριλαμβανομένης της αναθεώρησης σχεδίων έργων. Πριν από την αγορά, μπορούμε να βοηθήσουμε στον καθορισμό των κατάλληλων προδιαγραφών με βάση τις απαιτήσεις φορτίου ανέμου/χιονιού και το πάχος της μονάδας του έργου. κατά τη φάση εγκατάστασης, προσφέρουμε ολοκληρωμένες οδηγίες εγκατάστασης.

2. Δέσμευση εγγύησης:

Κάτω από κανονικές συνθήκες χρήσης σε εξωτερικούς χώρους, τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου συνοδεύονται από 25 χρόνια αντιδιαβρωτική εγγύηση και οι συνδετήρες από ανοξείδωτο χάλυβα συνοδεύονται από εγγύηση 10 ετών που καλύπτει ελαττώματα υλικού και κατασκευής.

3. Αποζημίωση ποιότητας:

Για ζητήματα ποιότητας που προκύπτουν από κατασκευαστικά ελαττώματα, προσφέρουμε αντικαταστάσεις, ανταλλαγές ή αποζημίωση κατόπιν διαπραγμάτευσης. Παρέχουμε ταχεία απόκριση κατά την επαλήθευση μέσω φωτογραφιών για να διασφαλίσουμε ότι τα χρονοδιαγράμματα των έργων δεν καθυστερούν λόγω προβλημάτων εξαρτημάτων.

4. Υπηρεσίες παράδοσης:

Η παραγωγή προγραμματίζεται σύμφωνα με τα χρονοδιαγράμματα του έργου, με υποστήριξη για σταδιακές παραδόσεις. Για παραγγελίες εξαγωγής, παρέχουμε έγγραφα συσκευασίας και εκτελωνισμού και υποστηρίζουμε διάφορους όρους εμπορίου, διασφαλίζοντας την έγκαιρη αποστολή τόσο για εγχώριες όσο και για διεθνείς παραγγελίες.

5. Υποστήριξη μετά την πώληση:

Παρέχουμε γρήγορο συντονισμό για τεχνικά ζητήματα και προσφέρουμε απομακρυσμένη καθοδήγηση για επιτόπια εγκατάσταση και θέση σε λειτουργία. Ερωτήσεις σχετικά με τις διαστάσεις ή την εφαρμογή κατά την εγκατάσταση απαντώνται άμεσα ηλεκτρονικά. Μετά την παράδοση, πραγματοποιούμε τακτικές επακόλουθες ενέργειες για την παρακολούθηση της απόδοσης των προϊόντων επί τόπου και τη συλλογή σχολίων για τη βελτιστοποίηση της επιλογής προϊόντων σε μελλοντικά έργα.

FAQ

Ε: Ποια είναι η διαφορά μεταξύ των ακραίων σφιγκτήρων και των μεσαίων σφιγκτήρων; Μπορούν να χρησιμοποιηθούν εναλλακτικά;

Α: Δεν είναι εναλλάξιμα. Οι ενδιάμεσοι σφιγκτήρες τοποθετούνται μεταξύ των μονάδων για τη στερέωση δύο γειτονικών πλαισίων ταυτόχρονα, ενώ τα μπλοκ σύσφιξης άκρων από κράμα αλουμινίου εγκαθίστανται στα άκρα της συστοιχίας για τη στερέωση του εξωτερικού άκρου μιας μονάδας. και τα δύο απαιτούνται για την πλήρη ασφάλεια της συστοιχίας.

Ε: Πώς μπορώ να προσδιορίσω το σωστό πάχος μονάδας για τον ακραίο σφιγκτήρα; Η πολύ σφιχτή σύσφιξη θα βλάψει τη μονάδα;

Α: Οι σφιγκτήρες διαθέτουν εσωτερικές υποδοχές σχεδιασμένες για συγκεκριμένα πάχη δομοστοιχείων. απλά ταιριάξτε τον σφιγκτήρα στο πραγματικό πάχος της μονάδας. Είναι εξοπλισμένα με μαξιλαράκια από καουτσούκ EPDM για την προστασία και την προστασία του πλαισίου της μονάδας. Το σωστό σφίξιμο δεν θα βλάψει το γυαλί ή το πλαίσιο αλουμινίου, αν και δεν συνιστάται η υπερβολική δύναμη που υπερβαίνει τις προδιαγραφές ροπής.

Ε: Μπορώ να αγοράσω ακραίους σφιγκτήρες χωριστά χωρίς να αγοράσω το πλήρες σετ εξαρτημάτων στερέωσης Φ/Β;

Α: Ναι, οι ακραίοι σφιγκτήρες από κράμα αλουμινίου μπορούν να αγοραστούν μεμονωμένα. Οι μεσαίοι σφιγκτήρες και οι συνδετήρες μπορούν επίσης να παραγγελθούν χωριστά και δεχόμαστε παραγγελίες όλων των μεγεθών, από μικρές έως μεγάλες παρτίδες.

Ε: Μπορούν οι ακραίοι σφιγκτήρες να χρησιμοποιηθούν με μονάδες διπλού υαλοπίνακα;

Α: Ναι, είναι συμβατά τόσο με μονάδες μονής όσο και με διπλά τζάμια. Απλώς παρέχετε τη δομή του πλαισίου και το πάχος των μονάδων σας όταν κάνετε μια παραγγελία και θα σας παρέχουμε τις κατάλληλες διαμορφώσεις υποδοχών και ελαστικών φλάντζας.

Ε: Οι σφιγκτήρες άκρων αλουμινίου θα διαβρωθούν γρήγορα σε παράκτιες περιοχές με υψηλή έκθεση σε αλατισμένη ομίχλη;

Α: Οι σφιγκτήρες άκρων από κράμα αλουμινίου διαθέτουν ανοδιωμένη επίστρωση με πάχος ≥10μm, που εξασφαλίζει σταθερή αντίσταση στην αλατομίχλη—ιδανικοί για υγρά παράκτια περιβάλλοντα. Επίσης συνοδεύονται από 25ετή αντιδιαβρωτική εγγύηση. Για εξαιρετικά διαβρωτικές βιομηχανικές ζώνες, μπορούμε να αξιολογήσουμε επιλογές για παχύτερη ανοδιωμένη επίστρωση.

Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης;

Α: Για τυπικές προδιαγραφές, τα είδη είναι γενικά σε απόθεμα και αποστέλλονται εντός 7–10 εργάσιμων ημερών. Για μη τυποποιημένα, προσαρμοσμένα μεγέθη ή συγκεκριμένα πάχη, ο χρόνος παράδοσης είναι περίπου 15–25 εργάσιμες ημέρες. θα επιβεβαιώσουμε το ακριβές χρονοδιάγραμμα προτού υποβάλετε την παραγγελία σας.
