Ηλιακός γάντζος οροφής

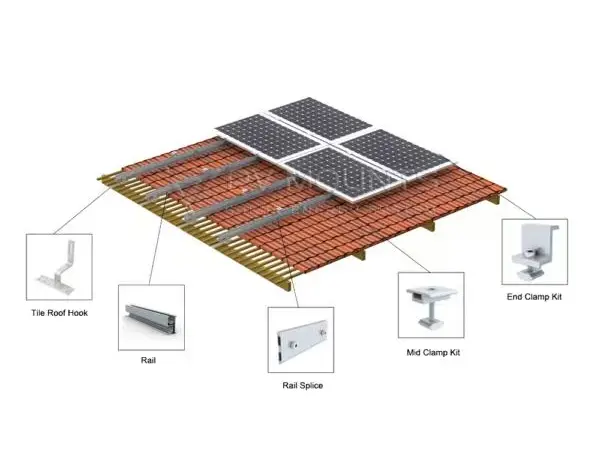

Το Solar Roof Hook που παρέχεται από την Guojian Manufacturer μπορεί να εγκατασταθεί χωρίς να διεισδύσει στο αδιάβροχο στρώμα, αποφεύγοντας έτσι τον κίνδυνο διαρροής της οροφής στην πηγή του. Σε συνδυασμό με τις αποκλειστικές μας ράγες αυλακώσεων σε σχήμα C, το σύστημα επιτυγχάνει ελαφριά και ασφαλή και αξιόπιστη εγκατάσταση. Με τη δική μας γραμμή παραγωγής σφράγισης αξεσουάρ στέγης και πλήρεις πιστοποιήσεις «τριών συστημάτων», έχουμε μεγάλη εμπειρία σε κατανεμημένα φωτοβολταϊκά πεδία στέγης και παρέχουμε υπηρεσίες για βιομηχανικά και οικιστικά έργα σε όλη τη χώρα.

Βασικές ανησυχίες πελατών

1. Θα προκαλέσει διαρροές στην οροφή;

Τα άγκιστρα Guojian διατίθενται στάνταρ με παχιά αδιάβροχα μαξιλαράκια EPDM. Τα σημεία στερέωσης ευθυγραμμίζονται με το δομικό στρώμα οροφής, μεταφέροντας το φορτίο στις υποκείμενες τεγίδες ή στα ξύλινα δοκάρια. τα πλακάκια χρησιμεύουν μόνο ως κάλυμμα και δεν φέρουν βάρος, εξαλείφοντας τον κίνδυνο διαρροής μέσω οπών διείσδυσης. Οι επιτόπιες δοκιμές σε βροχερές παράκτιες περιοχές και νότιες περιοχές με παρατεταμένες περιόδους βροχών (βροχή δαμάσκηνου) δεν έδειξαν καμία διαρροή για πέντε χρόνια.

2. Είναι συμβατό με διαφορετικούς τύπους πλακιδίων;

Προσφέρουμε πολλαπλές σειρές προϊόντων: τα ρυθμιζόμενα άγκιστρα πλακιδίων ταιριάζουν σε διάφορα κυρτά πλακάκια από πηλό, ενώ οι σφιγκτήρες από έγχρωμο χάλυβα ταιριάζουν σε τραπεζοειδείς ή κυματοειδείς χαλύβδινες στέγες. Μπορούν να δημιουργηθούν προσαρμοσμένα καλούπια με βάση συγκεκριμένους τύπους πλακιδίων και κλίσεις στέγης, εξαλείφοντας την ανάγκη για λείανση ή κοπή επιτόπου.

3. Θα σκουριάσει σε εξαιρετικά διαβρωτικά περιβάλλοντα όπως παράκτιες ή βιομηχανικές περιοχές;

Τα τυπικά γαλβανισμένα άγκιστρα που χρησιμοποιούνται στο εσωτερικό τείνουν να σκουριάζουν και να σπάνε μέσα σε 3-5 χρόνια. Προσφέρουμε ανοξείδωτο χάλυβα 304 για τυπικές στέγες και ανοξείδωτο χάλυβα 316 ειδικά για παραθαλάσσιες ή αλατούχες-αλκαλικές βιομηχανικές περιοχές. Η επιλογή μας από ανθρακούχο χάλυβα ψευδαργύρου-αλουμινίου-μαγνήσιου προσφέρει ανώτερη απόδοση κόστους, διαθέτοντας αυτο-θεραπευόμενη επίστρωση στις κομμένες άκρες και περνώντας δοκιμές ψεκασμού αλατιού 1.000 ωρών χωρίς να εμφανίζει σημεία σκουριάς.

4. Πληροί τα πρότυπα για αντοχή σε τυφώνα και χιόνι;

Το σώμα του γάντζου είναι κατασκευασμένο από παχύρρευστη (2,0–3,0 mm) λαμαρίνα και σχηματίζεται μέσω ενσωματωμένης σφράγισης, εξαλείφοντας τα αδύναμα σημεία που προκαλούνται από τις αρθρώσεις. Έχει περάσει από μηχανικές δοκιμές για πίεση ανέμου 60 m/s και φορτίο χιονιού 1.000 N/m². Εγκαταστάσεις μεγάλης κλίμακας σε επιρρεπείς σε τυφώνες νοτιοανατολικές παράκτιες περιοχές και χιονισμένες βόρειες βιομηχανικές εγκαταστάσεις δεν έχουν δείξει περιπτώσεις χαλάρωσης ή παραμόρφωσης.

Περιοχές Εφαρμογής

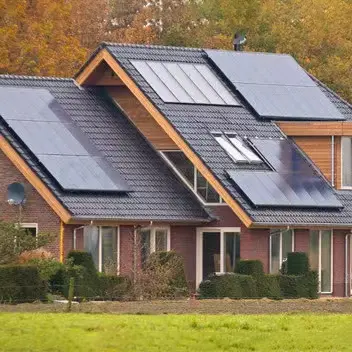

1. Φ/Β στέγης κατοικίας

Κατάλληλο για ιδιόκτητες αγροτικές κατοικίες και βίλες με τζάμια ή τσιμεντένια στέγη, καθώς και μικρής κλίμακας (3–10 kW) οικιστικά φωτοβολταϊκά συστήματα. Το Solar Roof Hook δεν προσθέτει υπερβολικό φορτίο στην οροφή και η εγκατάσταση διατηρεί την αρχική εμφάνιση των πλακιδίων, καθιστώντας τα ιδανικά για έργα μετασκευής φωτοβολταϊκών σε όλο το χωριό.

2. Βιομηχανικές και Εμπορικές Χαλύβδινες Στέγες με Έγχρωμη Επικάλυψη

Διανεμημένες λύσεις φωτοβολταϊκών για τραπεζοειδείς και κυματοειδείς στέγες χάλυβα σε εργοστάσια, αποθήκες logistics και βιομηχανικά πάρκα. Οι επιλογές περιλαμβάνουν διεισδυτικά άγκιστρα και μη διεισδυτικούς σφιγκτήρες, σχεδιασμένους να διατηρούν την ακεραιότητα της αρχικής εγγύησης στεγάνωσης οροφής. κατάλληλο για σταθμούς ηλεκτροπαραγωγής σε στέγες μεγάλης κλίμακας που κυμαίνονται από εκατοντάδες κιλοβάτ έως αρκετά μεγαβάτ.

3. Εξειδικευμένα σενάρια Σύνθετης Στέγης

Ενσωμάτωση φωτοβολταϊκών για κτίρια γραφικής περιοχής με πλακάκια αντίκες, μετατροπές στέγης από επίπεδη σε κεκλιμένη σκυρόδεμα και ηλιόλουστες αίθουσες. Χρησιμοποιούνται προσαρμοσμένα, εξαιρετικά λεπτά άγκιστρα χαμηλού προφίλ για τη διατήρηση της αρχικής αισθητικής του κτιρίου.

Real-World Project Case Studies

1. Έργο φωτοβολταϊκών κατοικιών σε όλο το χωριό στο Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Ρυθμιζόμενα άγκιστρα οροφής από ανοξείδωτο χάλυβα από την Guojian χρησιμοποιήθηκαν σε όλες τις στέγες κατοικιών με εφυαλωμένα πλακάκια, ειδικά προσαρμοσμένα για τα καμπύλα κεραμίδια από πηλό τυπικά της περιοχής Lingnan. Δεν σημειώθηκε θραύση πλακιδίων κατά την εγκατάσταση και τρία χρόνια λειτουργίας δεν έδειξαν αναφορές για διαρροές ή διάβρωση. το έργο έχει προωθηθεί ως επίδειξη αρχιτεκτονικής ενσωματωμένης σε Φ/Β σε επαρχιακό επίπεδο.

2. Φ/Β οροφής από χάλυβα με έγχρωμη επίστρωση 1,2 MW σε ένα μεγάλο πάρκο Logistics στο Jiangsu

Χρησιμοποιήθηκαν προσαρμοσμένα άγκιστρα οροφής εκτεταμένου ύψους για καμπύλες στέγες εργοστασίων χάλυβα για τη διανομή σημειακών φορτίων. ο σχεδιασμός πέρασε την τοπική επαλήθευση φορτίου τυφώνα. Το σύστημα παράγει κατά μέσο όρο 1,3 εκατομμύρια kWh ετησίως, με τη στεγανοποίηση της οροφής να παραμένει ανέπαφη και χωρίς διαρροές.

3. Έργο μαζικής εξαγωγής Φ/Β στέγης κατοικίας στο Βιετνάμ

Προσαρμοσμένο Solar Roof Hook σχεδιασμένο για επίπεδες κεραμοσκεπές Νοτιοανατολικής Ασίας, που εξάγεται μαζί με πλήρη κιτ προφίλ τοποθέτησης. Το έργο καλύπτει πάνω από χίλιες στέγες κατοικιών και είναι προσαρμοσμένο στο τοπικό κλίμα υψηλής θερμοκρασίας και υψηλών βροχοπτώσεων.

Προφυλάξεις εγκατάστασης και χρήσης

1. Απαιτήσεις σημείων στερέωσης

Η βάση του γάντζου πρέπει να είναι αγκυρωμένη σε τεγίδες οροφής (ξύλο ή χάλυβα) ή δοκούς από σκυρόδεμα. Η αγκύρωση μόνο σε πλακάκια ή στο στρώμα στεγανοποίησης επιφάνειας απαγορεύεται για την αποφυγή ρωγμών ή αποκόλλησης πλακιδίων που προκαλούνται από μακροχρόνια φορτία.

2. Προδιαγραφές στεγανοποίησης

Καθαρίστε τη σκόνη μετά το τρύπημα, εγχύστε ανθεκτικό στις καιρικές συνθήκες στεγανωτικό στην οπή και στερεώστε τη διάταξη με μια αδιάβροχη φλάντζα EPDM. Μετά την επανατοποθέτηση των πλακιδίων, διατηρήστε την αρχική κλίση αποστράγγισης και βεβαιωθείτε ότι τα κανάλια αποστράγγισης της οροφής παραμένουν ανεμπόδιστα.

3. Προδιαγραφές απόστασης και φορτίου

Κάθε φωτοβολταϊκή μονάδα συνδυάζεται με 2–4 γάντζους οροφής. Η πυκνότητα του γάντζου πρέπει να αυξάνεται για κλίσεις στέγης άνω των 25° ή σε παράκτιες περιοχές που υπόκεινται σε υψηλά φορτία ανέμου. Η εγκατάσταση πρέπει να τηρεί αυστηρά τα σχέδια διάταξης φορτίου που παρέχονται από εμάς.

Εγγυήσεις συναλλαγών

1) Διασφάλιση προσόντων: Ένα πλήρες σύνολο πιστοποιήσεων—ISO9001 (Ποιότητα), ISO14001 (Περιβαλλοντικό) και ISO45001 (Εργασιακή Υγεία)—μαζί με πιστοποιητικό επιχείρησης πίστωσης 3Α και εκθέσεις επιθεώρησης εργοστασιακών υλικών παρέχονται με την αποστολή για την κάλυψη των απαιτήσεων διαγωνισμού και υποβολής προσφορών.

2) Διασφάλιση ποιοτικού ελέγχου: Επιθεώρηση ποιότητας τεσσάρων σταδίων-δοκιμή εισερχόμενων πρώτων υλών, επαλήθευση διαστάσεων διάτρησης CNC, δειγματοληψία ψεκασμού αλατιού κατά της διάβρωσης και δοκιμή προσομοίωσης μηχανικού φορτίου. Κάθε παρτίδα προϊόντος είναι ανιχνεύσιμη για την εξάλειψη των αποκλίσεων διαστάσεων και των ελαττωμάτων επίστρωσης.

3) Διασφάλιση παράδοσης: Τα συμβόλαια προμηθειών καθορίζουν σαφείς ημερομηνίες παράδοσης, με κυρώσεις που επιβάλλονται για καθυστερήσεις. Διατηρούνται 10.000 τόνοι αποθέματος προτύπων προδιαγραφών και τα επείγοντα έργα έχουν προτεραιότητα παραγωγής.

4) Επιτόπια τεχνική υποστήριξη: Μπορούν να αποσταλούν μηχανικοί για να παρέχουν επιτόπου καθοδήγηση εγκατάστασης για εγχώρια έργα μεγάλης κλίμακας (σε επίπεδο μεγαβάτ). για έργα στο εξωτερικό, παρέχουμε εξ ολοκλήρου την αγγλική τεχνική τεκμηρίωση και οδηγίες εξ αποστάσεως βίντεο.

5) Μακροπρόθεσμη υποστήριξη O&M: Για παλαιότερες φωτοβολταϊκές μονάδες παραγωγής ηλεκτρικής ενέργειας που λειτουργούν εδώ και χρόνια, προσφέρουμε εκπτωτικά ανταλλακτικά άγκιστρα και αξεσουάρ υλικού, καθώς και τεχνική καθοδήγηση για συντήρηση και επισκευή φωτοβολταϊκών συστημάτων οροφής.
