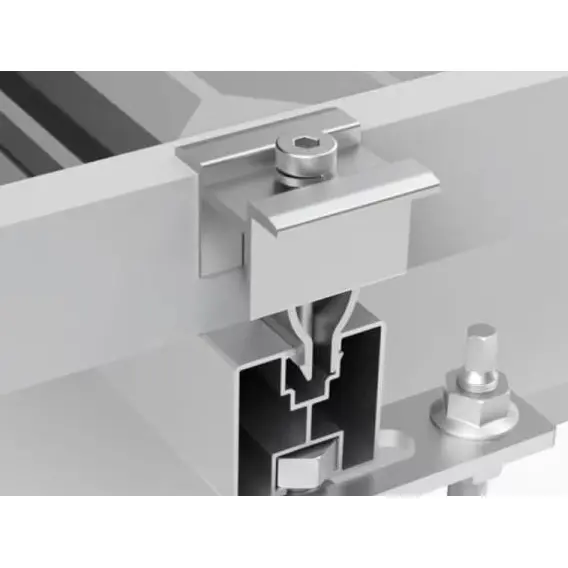

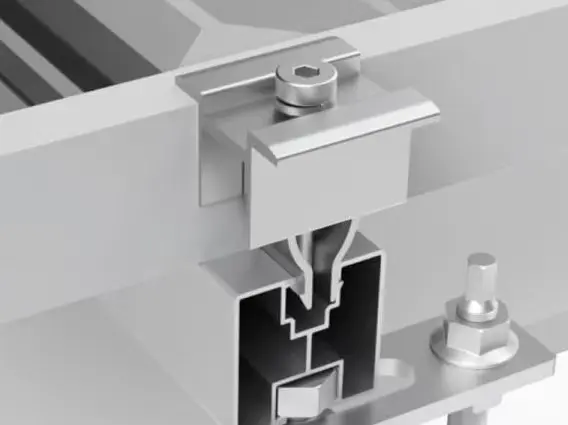

Εφαρμογή πρέσας τοποθέτησης ηλιακού

Τα εξαρτήματα πίεσης ηλιακής τοποθέτησης που παρέχονται από την Guojian είναι κατάλληλα για φωτοβολταϊκά κουφώματα που κυμαίνονται από 30 mm έως 55 mm και είναι απόλυτα συμβατά με τις ράγες οδήγησης από χάλυβα τύπου C, τύπου Z, τύπου U και ψευδάργυρο-αλουμίνιο-μαγνήσιο που παράγονται από το εργοστάσιό μας. Η επιφάνεια επεξεργάζεται με ανοδίωση, προσφέροντας εξαιρετική αντοχή στη διάβρωση και είναι κατάλληλη για διάφορα σενάρια εφαρμογής, όπως επίγειους σταθμούς ηλεκτροπαραγωγής, κατανεμημένα συστήματα ταράτσας και γεωργικά συμπληρωματικά έργα φωτοβολταϊκών.

Βασικά Πλεονεκτήματα Προϊόντος

1. Ενσωματωμένη λύση OEM με προδιαγραφές απόλυτα προσαρμοσμένες στα εξαρτήματα

2. Μονοκόμματη κατασκευή από κράμα αλουμινίου 6005-T5 εξώθησης για υψηλή δομική αντοχή

3. Ανθεκτικά στις καιρικές συνθήκες μαξιλαράκια απορρόφησης κραδασμών EPDM για προστασία των πλαισίων των μονάδων

4. Ευρύ φάσμα σύσφιξης συμβατό με όλους τους τύπους Φ/Β μονάδων

5. Ανοδιωμένο φινίρισμα για μακροχρόνια αντοχή στη διάβρωση και ανθεκτικότητα σε εξωτερικούς χώρους

6. Περιλαμβάνει 304 ανοξείδωτους συνδετήρες κατά της χαλάρωσης για την αποφυγή σκουριάς και κολλήματος

7. Μαζική παραγωγή σε αυτοματοποιημένες γραμμές, εξασφαλίζοντας σταθερή προμήθεια για έργα μεγάλης κλίμακας

Σενάρια εφαρμογής

1. Επίγειες φωτοβολταϊκές εγκαταστάσεις σε κλίμακα χρησιμότητας

Φ/Β βάσεις μεγάλης κλίμακας μεγαβάτ σε πεδιάδες, ορεινές περιοχές ή ερήμους. σε συνδυασμό με σιδηροτροχιές καναλιού C με γαλβανισμένο εν θερμώ ή με επίστρωση Zn-Al-Mg. χρησιμοποιεί μεσαίους σφιγκτήρες και ακραίους σφιγκτήρες για ασφαλή τοποθέτηση σε διάταξη με εξαιρετική αντοχή στον αέρα, το χιόνι και το φορτίο.

2. Εμπορικά και βιομηχανικά (C&I) Φ/Β στέγης

Ηλιακή στερέωση Τοποθετείται σε έγχρωμες οροφές από ατσάλι ή επίπεδες στέγες από σκυρόδεμα. Οι ελαφροί σφιγκτήρες αλουμινίου μειώνουν το συνολικό φορτίο οροφής. συμβατό με διάφορες διατάξεις συστοιχιών. εύκολη εγκατάσταση χωρίς συμβιβασμούς στη στεγανοποίηση της οροφής.

3. Οικολογικά συμπληρωματικά φωτοβολταϊκά έργα

Αγροβολταϊκοί, φωτοβολταϊκοί σταθμοί αλιείας, φωτοβολταϊκοί σταθμοί ποιμενικής και αλυκής. Οι ράγες Zn-Al-Mg σε συνδυασμό με ανθεκτικούς στη διάβρωση σφιγκτήρες αλουμινίου αντέχουν σε αλμυρό-αλκαλικό έδαφος και περιβάλλοντα υψηλής υγρασίας (π.χ. πάνω από ιχθυοδοχεία).

4. Φωτοβολταϊκά αυτοκίνητα και έξυπνα θερμοκήπια

Χάλυβας κατασκευής Φ/Β σταθμοί αυτοκινήτων και γεωργικά φωτοβολταϊκά θερμοκήπια. συμβατό με βάσεις ρυθμιζόμενης κλίσης και παρακολούθησης. ευέλικτη χρήση μακριών και κοντών σφιγκτήρων για τη ρύθμιση της απόστασης των μονάδων.

5. Φωτοβολταϊκά έργα στο εξωτερικό

Έργα κατοικιών και C&I PV στη Νοτιοανατολική Ασία, την Ευρώπη και την Αφρική. Αγγλικά εγχειρίδια εγκατάστασης διαθέσιμα. προδιαγραφές αντοχής στη διάβρωση κατάλληλες για βροχερά ή παράκτια κλίματα. πλήρη κιτ συστήματος τοποθέτησης διαθέσιμα για εξαγωγή.

Οδηγίες εγκατάστασης και χρήσης

1. Αυστηρή τήρηση των προδιαγραφών ροπής

Ροπή < 18 N·m: Ανεπαρκής δύναμη σύσφιξης. Οι μονάδες μπορεί να γλιστρήσουν ή να δημιουργήσουν θόρυβο κατά τη διάρκεια ισχυρών ανέμων. Ροπή > 25 N·m: Η υπερβολική πίεση παραμορφώνει το πλαίσιο της μονάδας, προκαλώντας μικρορωγμές στο γυαλί και επακόλουθη υποβάθμιση της ισχύος εξόδου.

2. Μην παραλείπετε τα μαξιλαράκια EPDM

Η άμεση επαφή μετάλλου με μέταλλο χωρίς μαξιλαράκι γρατσουνίζει το ανοδιωμένο πλαίσιο και προκαλεί ηλεκτροχημική διάβρωση. Η μακροχρόνια διείσδυση του νερού της βροχής οδηγεί σε σκουριά και ζημιά.

3. Μην αναμιγνύετε συνδετήρες διαφορετικών υλικών

Οι σφιγκτήρες αλουμινίου δεν πρέπει να συνδυάζονται με μπουλόνια από ανθρακούχο χάλυβα. Η επαφή μεταξύ αλουμινίου και σιδήρου παρουσία βρόχινου νερού προκαλεί ηλεκτροχημική διάβρωση, οδηγώντας βραχυπρόθεσμα σε δέσμευση ή σπάσιμο των συνδετήρων.

4. Μην κόβετε ή τρίβετε σώματα σφιγκτήρα επί τόπου

Η λείανση καταστρέφει το αντιδιαβρωτικό ανοδιωμένο στρώμα, προκαλώντας τη γρήγορη σκουριά των κομμένων άκρων. εάν χρειάζονται προσαρμογές μεγέθους, ζητήστε εκ των προτέρων μη τυποποιημένα εξαρτήματα κατά παραγγελία από το εργοστάσιο.

5. Συμβατότητα πάχους πλαισίου μονάδας

Αποφύγετε αυστηρά τη χρήση σφιγκτήρων στενής λαβής σε υπερβολικά παχιά πλαίσια. Αυτό δημιουργεί ένα κενό μεταξύ του σφιγκτήρα και του πλαισίου, συγκεντρώνοντας την πίεση και πιθανώς συνθλίβοντας τη μονάδα.

6. Εγκατάσταση σε χαμηλή θερμοκρασία ή υγρό καιρό

Δεν συνιστάται η εγκατάσταση Ηλιακή τοποθέτηση Πιεστική τοποθέτηση όταν οι θερμοκρασίες είναι κάτω από 0°C. Οι χαμηλές θερμοκρασίες σκληραίνουν το μαξιλαράκι EPDM, μειώνοντας την απόδοση απορρόφησης κραδασμών και κινδυνεύοντας να βλάψει το πλαίσιο της μονάδας. Βεβαιωθείτε ότι τα πλακάκια οροφής και οι ράγες στερέωσης είναι στεγνά πριν την εγκατάσταση μετά από βροχή.

7. Έλεγχος και συντήρηση μετά την εγκατάσταση

Διεξαγωγή επιθεωρήσεων ρουτίνας κάθε έξι μήνες. επανέλεγχο κάθε τρεις μήνες για παράκτια ή αλιευτικά-ηλιακά έργα. Πραγματοποιήστε εκτενείς ελέγχους σχετικά με τη στεγανότητα των μπουλονιών και τη γήρανση των τακιών μετά από τυφώνες ή έντονες χιονοθύελλες.

8. Απαιτήσεις αποθήκευσης και προστασίας

Αποθηκεύστε τους μη εγκατεστημένους σφιγκτήρες σε στεγνή αποθήκη μέσα σε σφραγισμένα, ανθεκτικά στην υγρασία χαρτοκιβώτια. αποφύγετε την έκθεση στο άμεσο ηλιακό φως ή τη βροχή για να αποτρέψετε την πρόωρη γήρανση και την αστοχία των ελαστικών μαξιλαριών.
