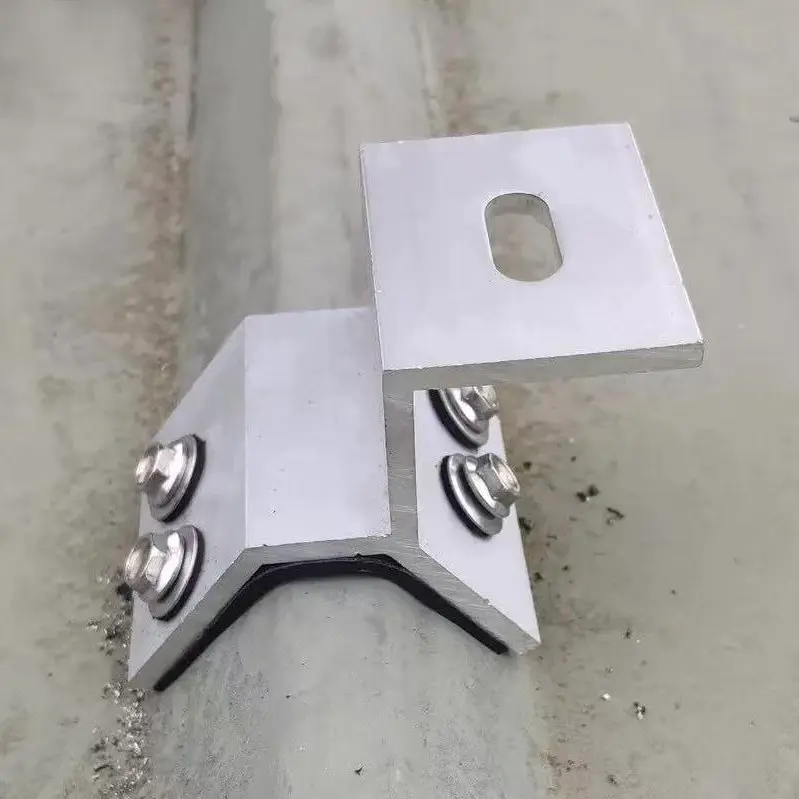

Σφιγκτήρας οροφής

Οι σφιγκτήρες οροφής που παρέχονται από την Guojian Factory είναι κατάλληλοι για διάφορους τύπους μεταλλικών οροφών, όπως κρυφά σταθερά πάνελ (Jiachi), κυματοειδείς πλάκες και συστήματα ραφής ραφής. Όταν συνδυάζονται με τις ράγες οδηγών αυλάκωσης σχήματος C που παρέχονται από το εργοστάσιό μας, μπορούν να στερεώσουν με ασφάλεια φωτοβολταϊκές μονάδες. Οι σφιγκτήρες είναι εξοπλισμένοι με ενσωματωμένα αντιολισθητικά δόντια και ελαστικά προστατευτικά μαξιλαράκια, τα οποία μπορούν να αποτρέψουν αποτελεσματικά τις γρατσουνιές στην επιφάνεια των χρωματιστών χαλύβδινων πλακών και να διατηρήσουν τη σταθερότητα ακόμη και κάτω από ισχυρούς ανέμους έως και 60 μέτρα ανά δευτερόλεπτο, χωρίς ολίσθηση. Με την ανεξάρτητη γραμμή παραγωγής σφραγίδων υλικού, παρέχουμε συνεχώς κατανεμημένα φωτοβολταϊκά έργα για βιομηχανικές/εμπορικές εγκαταστάσεις και πάρκα logistics, μειώνοντας σημαντικά το κόστος εγκατάστασης των ανακαινίσεων στέγης και μειώνοντας αποτελεσματικά τους κινδύνους συντήρησης που προκαλούνται από διαρροή νερού στο μέλλον.

Διαδικασία Παραγωγής

1. Επιλογή & Δοκιμή Πρώτων Υλών

Χρησιμοποιεί μπιγιέτες αλουμινίου GB 6005-T5. Οι εισερχόμενες επιθεωρήσεις επαληθεύουν την αντοχή σε εφελκυσμό, την αντοχή διαρροής και τη σύνθεση του κράματος Al-Mg-Si. το ανακυκλωμένο ή ακάθαρτο αλουμίνιο απορρίπτεται αυστηρά. Η βασική αντοχή στη διάβρωση ψεκασμού αλατιού ελέγχεται σημείων και τα μη συμμορφούμενα υλικά επιστρέφονται αμέσως.

2. Ολοκληρωμένη εξώθηση υψηλής θερμοκρασίας

Τα μπιγιέτα εξωθούνται σε σταθερή θερμοκρασία 520°C για να σχηματίσουν το σώμα του σφιγκτήρα, τα νύχια συγκράτησης και τη βάση του μπουλονιού σε ένα ενιαίο κομμάτι. Αυτός ο απρόσκοπτος σχεδιασμός χωρίς συγκόλληση εξασφαλίζει ομοιόμορφη κατανομή του φορτίου και εξαλείφει τον κίνδυνο δομικής αστοχίας στα σημεία συγκόλλησης.

3. Φρέζα ακριβείας CNC Gear-Tooth

Πλήρως αυτοματοποιημένος εξοπλισμός CNC διαμορφώνει μια αντιολισθητική υφή με μοτίβο διαμαντιού στην εσωτερική επιφάνεια λαβής. Το τυποποιημένο βάθος και το βήμα των δοντιών μεγιστοποιούν την τριβή στο πάνελ οροφής, αποτρέποντας την πλευρική ολίσθηση κατά τη διάρκεια ισχυρών ανέμων.

4. Ανοδιωμένη αντιδιαβρωτική επεξεργασία

Οι εξωθημένοι σφιγκτήρες υφίστανται ανοδίωση για να δημιουργήσουν ένα πυκνό προστατευτικό στρώμα οξειδίου 12μm που σφραγίζει ενάντια στον αέρα, τη βροχή και τον ψεκασμό αλατιού. Το στρώμα οξειδίου ενσωματώνεται με το αλουμίνιο, παρέχοντας μακροχρόνια αντοχή στη διάβρωση ακόμη και στις κομμένες άκρες.

5. Ενσωματωμένο Buffer Pad

Περιλαμβάνει λαστιχένιο επίθεμα EPDM (ανθεκτικό στη θερμοκρασία από -40°C έως 120°C και ανθεκτικό στην υπεριώδη ακτινοβολία). Χυτευμένο για ακριβή εφαρμογή στην επιφάνεια επαφής του σφιγκτήρα, μειώνει την πίεση εγκατάστασης και εμποδίζει το κράμα αλουμινίου να χαράξει τη βαφή σε πλακάκια από έγχρωμο χάλυβα ή πάνελ Al-Mg-Mn.

Οδηγίες εγκατάστασης και χρήσης

1. Επαλήθευση προφίλ προεγκατάστασης

Μετρήστε με ακρίβεια το ύψος της νεύρωσης, το διάκενο και το πλάτος ραφής του έγχρωμου χαλύβδινου πλακιδίου πριν από την εγκατάσταση για να επιλέξετε το σωστό μοντέλο σφιγκτήρα.

2. Τυπική ροπή σύσφιξης

Σφίξτε τα μπουλόνια με τυπική ροπή 20–30 N·m χρησιμοποιώντας ένα δυναμόκλειδο.

3. Περιβάλλον Εγκατάστασης

Προγραμματίστε την εγκατάσταση για ξηρές, ηλιόλουστες μέρες. βεβαιωθείτε ότι οι επιφάνειες στέγης είναι απαλλαγμένες από στάσιμο νερό, λάδι και σκόνη.

4. Προδιαγραφές διάταξης βάσει φορτίου

Αυξήστε την πυκνότητα των σημείων τοποθέτησης σφιγκτήρων για στέγες με κλίση μεγαλύτερη από 20° ή σε παράκτιες περιοχές που υπόκεινται σε υψηλά φορτία ανέμου.

5. Απαγόρευση μη εξουσιοδοτημένης τροποποίησης εξαρτημάτων

Απαγορεύεται η λείανση ή η κοπή της ανοδιωμένης επιφάνειας των σφιγκτήρων από κράμα αλουμινίου επί τόπου. οποιεσδήποτε κομμένες επιφάνειες πρέπει να επικαλύπτονται ξανά με αντιδιαβρωτικό σφραγιστικό.

6. Απαιτήσεις επιθεώρησης μετά την εγκατάσταση

Απαιτούνται επιθεωρήσεις κάθε έξι μήνες μετά την παράδοση του έργου, με έμφαση στη στεγανότητα των μπουλονιών και την κατάσταση των ελαστικών μαξιλαριών.

Περιοχές Εφαρμογής

1. Εγκαταστάσεις επιμελητείας και αποθήκευσης μεγάλης κλίμακας

2. Βιομηχανικά πάρκα και εργοστάσια παραγωγής

3. Κτίρια υψηλών προδιαγραφών με στέγη Al-Mg-Mn με όρθια ραφή

4. Παράκτια βιομηχανικά πάρκα και ζώνες χημικών εργοστασίων

5. Έργα φωτοβολταϊκών μεταλλικών στεγών στο εξωτερικό

Βασικές ανησυχίες πελατών

1. Χρειάζεται να διαθέσω πολλαπλούς τύπους σφιγκτήρων οροφής επειδή διαφορετικά εργοστάσια χρησιμοποιούν ασύμβατα έγχρωμα προφίλ λαμαρίνας χάλυβα;

Οι γενικοί σφιγκτήρες της αγοράς έχουν συχνά κακή συμβατότητα προφίλ, που οδηγεί σε χαλαρές λαβές ή γρατσουνιές στην επιφάνεια. Προσφέρουμε τρεις κύριες σειρές — σφιγκτήρες Jiaochi (470/760/820), σφιγκτήρες Al-Mg-Mn όρθιας ραφής και τραπεζοειδείς σφιγκτήρες φύλλων— και μπορούμε να δημιουργήσουμε προσαρμοσμένα καλούπια με βάση συγκεκριμένα ύψη αυλάκωσης και βήματα, παρέχοντας μια ενοποιημένη λύση εφοδιασμού για ολόκληρο το έργο.

2. Πώς χειριζόμαστε τη σκουριά και την ολίσθηση του σφιγκτήρα σε παράκτιες ή χημικές ζώνες με βαρύ ψεκασμό αλατιού;

Οι τυπικοί γαλβανισμένοι σφιγκτήρες συχνά σκουριάζουν και σπάνε μέσα σε τρία χρόνια και η ανάμειξη αλουμινίου με σίδηρο προκαλεί ηλεκτροχημική διάβρωση. Οι σφιγκτήρες μας διαθέτουν σώμα από κράμα αλουμινίου 6005-T5 με ανοδιωμένο φινίρισμα και 304 συνδετήρες από ανοξείδωτο χάλυβα. Δεν παρουσιάζουν σημεία σκουριάς μετά από 1.000 ώρες δοκιμής ουδέτερου ψεκασμού αλατιού, εξασφαλίζοντας σταθερή απόδοση σε εξαιρετικά διαβρωτικά παράκτια και χημικά περιβάλλοντα.

3. Σε περιοχές επιρρεπείς σε τυφώνες, οι σφιγκτήρες θα χαλαρώσουν ή θα προκαλέσουν την αποκόλληση της φωτοβολταϊκής γεννήτριας;

Οι σφιγκτήρες διαθέτουν παχιά νύχια λαβής με αντιολισθητικές οδοντώσεις για τέλεια εφαρμογή στις αυλακώσεις. Οι εργαστηριακές δοκιμές τρίτων επιβεβαιώνουν αντοχή στην πίεση ανέμου έως και 1,5 kPa. Σε συνδυασμό με αυτοασφαλιζόμενα παξιμάδια κατά της χαλάρωσης, τα μπουλόνια παραμένουν ασφαλή παρά τη θερμική διαστολή και συστολή και το σύστημα έχει αναπτυχθεί με επιτυχία σε πολυάριθμα παράκτια έργα επιρρεπή σε τυφώνα χωρίς περιστατικά ολίσθησης.
