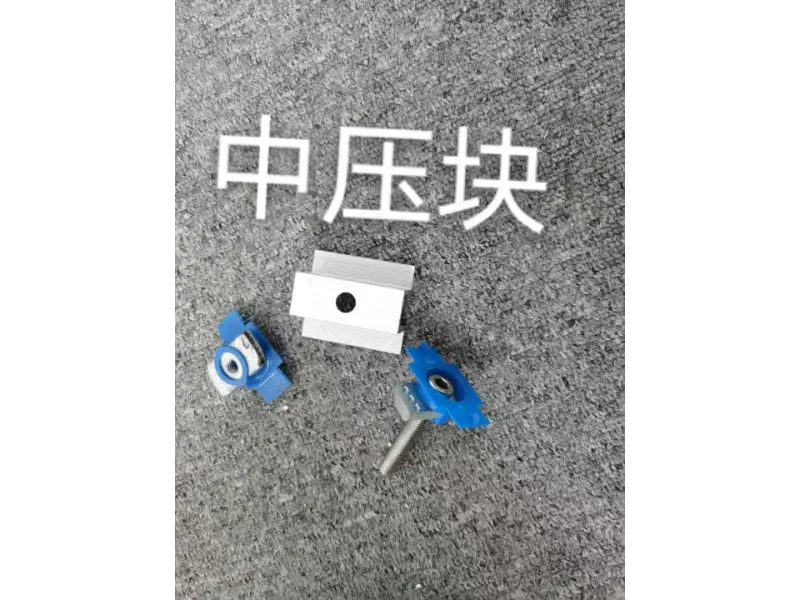

Ενδιάμεσος σφιγκτήρας από κράμα αλουμινίου

Ο ενδιάμεσος σφιγκτήρας από κράμα αλουμινίου (φωτοβολταϊκός μεσαίος σφιγκτήρας) είναι ένα εξειδικευμένο εξάρτημα σχεδιασμένο για τη στερέωση φωτοβολταϊκών (PV) μονάδων. Τοποθετημένο ανάμεσα σε δύο παρακείμενα φωτοβολταϊκά πάνελ, κλειδώνει τις μονάδες στις ράγες στερέωσης, περιορίζει την οριζόντια μετατόπιση και ενισχύει την άνεμο και την σεισμική αντίσταση ολόκληρης της συστοιχίας. Έρχεται με 304 συνδετήρες από ανοξείδωτο χάλυβα και προαιρετικό αντιολισθητικό ελαστικό μαξιλαράκι EPDM για προστασία των πλαισίων των μονάδων από ζημιά. Ο σχεδιασμός ενσωματώνει κανάλια αποστράγγισης και ροής αέρα για την ελαχιστοποίηση της συσσώρευσης σκόνης, νερού και χιονιού. Αυτοί οι σφιγκτήρες χρησιμοποιούνται ευρέως σε εμπορικές και βιομηχανικές εγκαταστάσεις ταράτσας, οικιακά φωτοβολταϊκά συστήματα και επίγειους σταθμούς ηλεκτροπαραγωγής στο έδαφος. Οι διαστάσεις μπορούν να προσαρμοστούν με βάση το πάχος της μονάδας και τις συγκεκριμένες απαιτήσεις φορτίου έργου.

Βασικές Λειτουργίες

1. Ενδιάμεση σύσφιξη και στερέωση:

Εγκατεστημένος μεταξύ δύο παρακείμενων φωτοβολταϊκών μονάδων, ο ενδιάμεσος σφιγκτήρας από κράμα αλουμινίου ασφαλίζει τις μονάδες σταθερά στις ράγες στερέωσης. Περιορίζει τόσο την οριζόντια όσο και την κατακόρυφη μετατόπιση, διασφαλίζοντας ότι οι μονάδες παραμένουν ευθυγραμμισμένες και υπόκεινται σε σταθερές, ομοιόμορφες δυνάμεις. χρησιμεύει ως το κύριο στοιχείο σύνδεσης για την ασφάλιση ολόκληρης της συστοιχίας.

2. Ανεμος και σεισμικη αντισταση:

Παρέχοντας σύσφιξη πολλαπλών σημείων, η συσκευή περιορίζει την κίνηση και την ταλάντωση της μονάδας κατά τη διάρκεια ισχυρών ανέμων ή σεισμικών συμβάντων. Αυτό εμποδίζει τις μονάδες να μετακινηθούν από τις ράγες ή να δονηθούν υπό ακραία φορτία, βελτιώνοντας έτσι τη συνολική σταθερότητα της συστοιχίας σε δύσκολες καιρικές συνθήκες.

3. Αντιολισθητικό και Αντι-Χαλάρωση:

Οι εσωτερικές αντιολισθητικές οδοντώσεις, σε συνδυασμό με ένα ελαστικό επίθεμα EPDM, αυξάνουν την τριβή μεταξύ του σφιγκτήρα και του πλαισίου της μονάδας. Αυτό αποτρέπει την ολίσθηση ή τη χαλάρωση των μονάδων, ενώ ταυτόχρονα μειώνει την πίεση σύσφιξης για να προστατεύσει τα πλαίσια των μονάδων από σύνθλιψη ή ζημιά.

4. Μεταφορά φορτίου:

Ο σφιγκτήρας μεταφέρει ομοιόμορφα το βάρος των μονάδων - μαζί με τα φορτία ανέμου και χιονιού - στις ράγες στερέωσης, στις κολώνες στήριξης και στη δομή θεμελίωσης. Αυτό κατανέμει την καταπόνηση, αποτρέποντας την τοπική υπερφόρτωση που διαφορετικά θα μπορούσε να οδηγήσει σε δομική παραμόρφωση ή ζημιά στις φωτοβολταϊκές μονάδες.

5. Αποστράγγιση και ροή αέρα:

Η δομή του ενδιάμεσου σφιγκτήρα από κράμα αλουμινίου διαθέτει ενσωματωμένα κανάλια αποστράγγισης και ροής αέρα. Αυτά διευκολύνουν την αποτελεσματική απορροή του βρόχινου νερού και της συμπύκνωσης, μειώνοντας τη συσσώρευση σκόνης, νερού και χιονιού στα σημεία σύσφιξης, ενώ παράλληλα ελαχιστοποιούν τους κινδύνους σκίασης και υπερβολικής συσσώρευσης φορτίου στις μονάδες.

6. Συμβατότητα και ευελιξία:

Συμβατό με τυπικά πάχη ηλιακών μονάδων (π.χ. 30mm, 35mm, 40mm) και προσαρμόσιμο για μη τυποποιημένες διαστάσεις. Σχεδιασμένο για να λειτουργεί με διάφορες δομές πλαισίων και δομοστοιχεία διαφορετικών κατασκευαστών, ένα ενιαίο σύστημα τροφοδοσίας μπορεί να καλύψει τις απαιτήσεις διαφόρων έργων.

Τεχνικές Προδιαγραφές

Είδος	Προσδιορισμός
Βάση κράματος	Κράμα αλουμινίου 6005-T5 / 6063-T5 (προαιρετικό)
Επεξεργασία Επιφανειών	Ανοδίωση αργύρου, πάχος φιλμ ≥10μm
Ανοδικό πάχος φιλμ	≥10μm, διατίθεται προσαρμογή με πάχος για παράκτια περιβάλλοντα και περιβάλλοντα με υψηλή περιεκτικότητα σε αλάτι
Συμβατό πάχος μονάδας	30mm, 35mm, 40mm (προσαρμόσιμο)
Τυπικό μήκος	40/50/60/80mm (κομμένο σε μέγεθος κατόπιν αιτήματος)
Τύπος Δομής	Αρθρωτή δομή μεσαίας σύσφιξης με αντιολισθητικό προφίλ δοντιού στην εσωτερική πλευρά
Υποστηρικτικοί συνδετήρες	Μπουλόνια & παξιμάδια από ανοξείδωτο χάλυβα 304
Προαιρετικά αξεσουάρ	Αντιολισθητικά παρεμβύσματα από καουτσούκ EPDM
Αντίσταση φορτίου ανέμου	Έως 60 m/s (ελέγχθηκε ξανά ανά έργο)
Φορτίο χιονιού	1,4 kN/m² (υπολογισμένο ανά έργο)
Σενάρια εφαρμογής	Εμπορικές και βιομηχανικές στέγες, Φ/Β κατοικιών, επίγειοι κεντρικοί φωτοβολταϊκοί σταθμοί ηλεκτροπαραγωγής
Ισχύοντα Πρότυπα	Διατίθενται πιστοποιήσεις GB/T 5237, CE, ISO9001

Υπηρεσίες Συσκευασίας και Logistics

1. Ατομική συσκευασία:

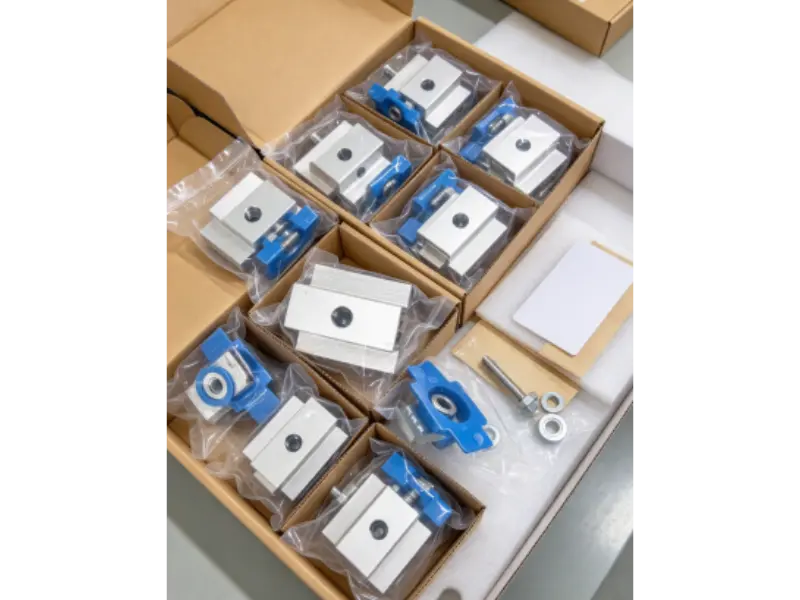

Κάθε ενδιάμεσος σφιγκτήρας από κράμα αλουμινίου συσκευάζεται χωριστά για την αποφυγή τριβής ή πρόσκρουσης, προστατεύοντας την ανοδιωμένη επιφάνεια και διασφαλίζοντας ότι δεν θα προκύψουν γρατσουνιές ή ζημιές επίστρωσης κατά τη μεταφορά.

2. Καθαρή επισήμανση:

Τα είδη ταξινομούνται κατά μοντέλο και προδιαγραφές, με σαφείς ετικέτες και λίστες συσκευασίας που περιλαμβάνονται για τη διευκόλυνση των ταχέων επιτόπιων ελέγχων αποθέματος και την οργανωμένη αποθήκευση.

3. Επαλήθευση ποσότητας:

Κάθε αποστολή υποβάλλεται σε ενδελεχή καταμέτρηση και επαλήθευση μοντέλων και παρτίδων για να διασφαλιστεί ότι τα πραγματικά αντικείμενα —όσον αφορά την ποσότητα και τις προδιαγραφές— ταιριάζουν απόλυτα με τη λίστα συσκευασίας, αποτρέποντας ελλείψεις ή παραλείψεις.

4. Ενισχυμένη εξωτερική συσκευασία:

Τα εμπορεύματα συσκευάζονται σε γερά τυποποιημένα χαρτοκιβώτια ή ξύλινα κιβώτια, εξοπλισμένα με εσωτερικά προστατευτικά υλικά και ενισχυμένα προστατευτικά γωνιών για την αποφυγή παραμόρφωσης από κρούσεις κατά τη μεταφορά.

5. Προστασία από την υγρασία:

Μέσα στη συσκευασία περιλαμβάνονται αποξηραντικά για να διασφαλιστεί ένα ξηρό περιβάλλον σε όλη τη θαλάσσια ή χερσαία μεταφορά, αποτρέποντας τη ζημιά που σχετίζεται με την υγρασία στην ανοδιωμένη επίστρωση και διασφαλίζοντας ότι τα εξαρτήματα είναι έτοιμα για άμεση εγκατάσταση κατά την άφιξη.

6. Υποστήριξη Logistics:

Οι ευέλικτες επιλογές παράδοσης περιλαμβάνουν σταδιακές αποστολές. Για διεθνείς παραγγελίες, παρέχουμε εκτενείς λίστες συσκευασίας και τελωνειακή τεκμηρίωση για να διασφαλίσουμε τον ομαλό εκτελωνισμό εξαγωγής. για εγχώριες παραγγελίες, προσφέρουμε παράδοση με πλήρες φορτηγό απευθείας στην τοποθεσία, σύμφωνα με τα χρονοδιαγράμματα κατασκευής.

Διαδικασία εγκατάστασης

1. Ενημέρωση προεγκατάστασης:

Παρέχουμε σχέδια εγκατάστασης και τεχνική τεκμηρίωση, περιγράφοντας βασικά σημεία εγκατάστασης, απαιτήσεις σύσφιξης και βασικές προφυλάξεις, που υποστηρίζονται από τεχνική ενημέρωση πριν από την κατασκευή.

2. Τοποθέτηση και διάταξη:

Με βάση τα σχεδιαγράμματα σχεδιασμού, προσδιορίζεται η διάταξη των ηλιακών μονάδων και των σιδηροτροχιών στερέωσης και επισημαίνονται τα σημεία εγκατάστασης για τους μεσαίους σφιγκτήρες για να διασφαλιστεί η σταθερή απόσταση και η ευθυγράμμιση.

3. Τοποθέτηση ενότητας:

Οι ηλιακές μονάδες τοποθετούνται στις ράγες στερέωσης. η απόσταση και η ευθυγράμμιση μεταξύ των παρακείμενων μονάδων προσαρμόζονται για να διασφαλιστεί ότι τα πλαίσια των μονάδων εφαρμόζουν τέλεια στις υποδοχές των μεσαίων σφιγκτήρων.

4. Εγκατάσταση και σύσφιξη:

Τοποθετήστε τους ενδιάμεσους σφιγκτήρες από κράμα αλουμινίου και σφίξτε τα μπουλόνια T με την καθορισμένη ροπή στρέψης. Βεβαιωθείτε ότι η δύναμη σύσφιξης είναι καλά ελεγχόμενη—αποφύγετε την υπερβολική δύναμη που θα μπορούσε να καταστρέψει τα πλαίσια των μονάδων και βεβαιωθείτε ότι δεν είναι πολύ χαλαρά, γεγονός που θα μπορούσε να οδηγήσει σε αστάθεια.

5. Αντιολισθητικός έλεγχος:

Βεβαιωθείτε ότι τα ελαστικά μαξιλαράκια EPDM και οι αντιολισθητικές οδοντώσεις έχουν τοποθετηθεί σωστά. Επιθεωρήστε κάθε σημείο σύσφιξης για να βεβαιωθείτε ότι οι μονάδες είναι ασφαλείς και δεν θα γλιστρήσουν ή θα χαλαρώσουν.

6. Τελική επιθεώρηση και αποδοχή:

Ελέγξτε ολόκληρη τη συστοιχία για να βεβαιωθείτε ότι όλα τα εξαρτήματα είναι σωστά σφιγμένα και ισοπεδωμένα. Επαληθεύστε τα κενά μεταξύ των μονάδων και τη συνολική τους ευθυγράμμιση. Μόλις επιβεβαιωθούν οι φέρουσες απαιτήσεις και η εγκατάσταση περάσει τον έλεγχο, το έργο μπορεί να παραδοθεί.

FAQ

Ε1: Τι κενό πρέπει να μείνει μεταξύ των πλαισίων δύο γειτονικών μονάδων όταν χρησιμοποιείται ένας μεσαίος σφιγκτήρας;

Α: Για τυπικά έργα, ένα διάκενο διαστολής 5–8 mm είναι αρκετό για να φιλοξενήσει τη θερμική διαστολή και συστολή. Μπορούμε επίσης να προτείνουμε τις κατάλληλες προδιαγραφές με βάση τα σχέδια του έργου σας όταν κάνετε μια παραγγελία.

Ε2: Ποια είναι η σωστή ροπή σύσφιξης για τους μεσαίους σφιγκτήρες και θα βλάψει τα πλαίσια των μονάδων;

Α: Σφίξτε τα μπουλόνια T σύμφωνα με τις τυπικές προδιαγραφές ροπής. Με το λαστιχένιο μαξιλαράκι EPDM να λειτουργεί ως απομονωτήρας, το σωστό σφίξιμο δεν θα βλάψει τα πλαίσια των μονάδων. Ωστόσο, η υπερβολική ροπή μπορεί να συνθλίψει τα κουφώματα αλουμινίου, επομένως πρέπει να αποφεύγεται η υπερβολική σύσφιξη.

Ε3: Θα μπλοκάρουν τα μπουλόνια που χρησιμοποιούνται με τους μεσαίους σφιγκτήρες κατά τη μακροχρόνια χρήση σε εξωτερικούς χώρους, καθιστώντας δύσκολη την αφαίρεσή τους αργότερα;

Α: Παρέχουμε 304 συνδετήρες από ανοξείδωτο χάλυβα ως στάνταρ, οι οποίοι προσφέρουν καλή αντοχή στη σύλληψη. Για μακροπρόθεσμα έργα εξωτερικού χώρου, μπορούν επίσης να επιλεγούν μπουλόνια με αντικολλητική επίστρωση για να διευκολύνουν την αφαίρεση κατά τη μελλοντική συντήρηση ή την αντικατάσταση της μονάδας.

Ε4: Μπορούν οι μεσαίοι σφιγκτήρες να επαναχρησιμοποιηθούν εάν οι οδοντώσεις (δόντια) έχουν φθαρεί;

Α: Μπορούν να επαναχρησιμοποιηθούν εάν οι οδοντώσεις δεν έχουν φθαρεί σημαντικά και το προφίλ παραμένει απαραμόρφωτο. Εάν οι οδοντώσεις είναι πολύ φθαρμένες, η αντιολισθητική απόδοση θα διακυβευτεί. Ως εκ τούτου, δεν συνιστούμε τη χρήση τους για νέα φωτοβολταϊκά έργα.

Ε5: Μπορούν να αναμειχθούν μεσαίοι σφιγκτήρες διαφορετικών προδιαγραφών πάχους στο ίδιο έργο στέγης;

Α: Δεν συνιστάται η ανάμειξη διαφορετικών προδιαγραφών. Η χρήση ενδιάμεσων σφιγκτήρων διαφορετικού πάχους μπορεί να οδηγήσει σε ανομοιόμορφη φόρτιση στις μονάδες, προκαλώντας πιθανώς τοπικές συγκεντρώσεις τάσεων και αυξάνοντας τον κίνδυνο μικρορωγμών. Επομένως, είναι καλύτερο να τυποποιηθούν οι προδιαγραφές.

Ε6: Ποιες συγκεκριμένες εκτιμήσεις πρέπει να λαμβάνονται υπόψη κατά την επιλογή ενδιάμεσων σφιγκτήρων για μονάδες μεγάλου μεγέθους, διπλού γυαλιού;

Α: Δεδομένου του μεγαλύτερου βάρους των μονάδων διπλού γυαλιού μεγάλου μεγέθους, συνιστάται να δοθεί προτεραιότητα στη χρήση ενδιάμεσων σφιγκτήρων παχύτερου κράματος αλουμινίου. Επιπλέον, επαληθεύστε το ύψος του πλαισίου της μονάδας, επιβεβαιώστε το πραγματικό μήκος επαφής σύσφιξης και —αν χρειάζεται— αυξήστε τον αριθμό των σημείων σύσφιξης.
