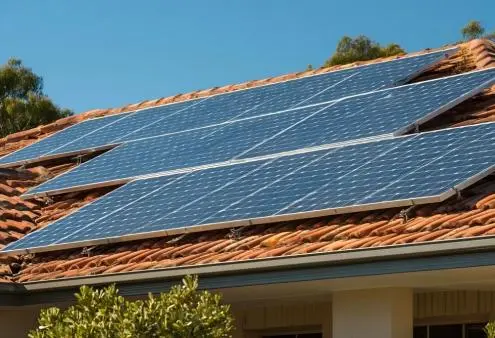

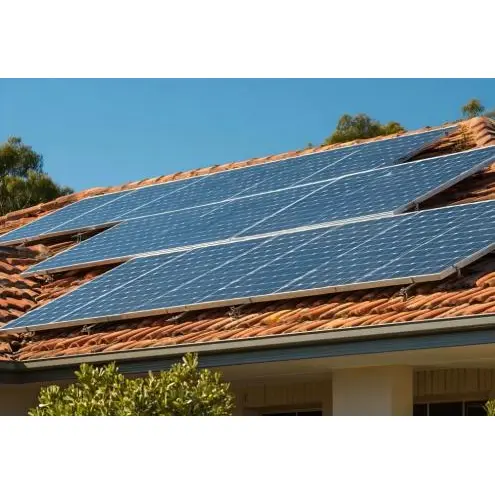

Σύστημα Ηλιακής Στερέωσης Κεραμοσκεπής

Το China Tile Roof Solar Mounting System που παρέχεται από το εργοστάσιο της Guojian υποβάλλεται σε ολοκληρωμένη επιθεώρηση σε επίπεδο εργοστασίου για να διασφαλιστεί η ποιότητα του προϊόντος και παρέχει πλήρη έγγραφα αποδοχής σύνδεσης στο δίκτυο. Με ταχεία παράδοση από το απόθεμα και δωρεάν σχεδιασμό διάταξης στέγης, μειώνει σημαντικά το κόστος συντήρησης και εγκατάστασης των ανακαινίσεων φωτοβολταϊκών κεραμοσκεπών.

Λεπτομέρειες προϊόντος

1. Σύνθετη δομή: Διαθέτει συνδυασμό γάντζων από ανοξείδωτο χάλυβα, ράγες αλουμινίου, αντιολισθητικούς σφιγκτήρες και συνδετήρες από ανοξείδωτο χάλυβα. το μείγμα χάλυβα-αλουμινίου μειώνει το φορτίο στην οροφή.

2. Σχεδιασμός αδιάβροχης εγκατάστασης: Τα άγκιστρα τοποθετούνται σε δοκούς στέγης ή τσιμεντένιες τεγίδες χωρίς να διεισδύουν στο στρώμα στεγάνωσης. Περιλαμβάνονται παρεμβύσματα στεγανοποίησης για να εμποδίζουν πιθανές διαδρομές εισόδου νερού.

3. Πολυδιάστατη προσαρμογή: Τα άγκιστρα επιτρέπουν τη λεπτομέρεια του κατακόρυφου ύψους και της οριζόντιας επέκτασης, προσαρμόζοντας τα ποικίλα πάχη πλακιδίων και αντισταθμίζοντας τις ανωμαλίες στην επιφάνεια της οροφής.

4. Ολοκληρωμένη τεχνική υποστήριξη: Οι προδιαγραφές του γάντζου μπορούν να προσαρμοστούν με βάση την κλίση της οροφής και το ύψος της αψίδας κεραμιδιών. Οι εκθέσεις επαλήθευσης φέρουσας δομής παρέχονται ταυτόχρονα.

Βασικά Πλεονεκτήματα

1. Ανώτερη προστασία στέγης: Εξαλείφει την ανάγκη αφαίρεσης πλακιδίων μεγάλης κλίμακας και αποτρέπει τη ζημιά στις στεγανωτικές μεμβράνες, ελαχιστοποιώντας τον κίνδυνο διαρροών στέγης και δαπανηρές επισκευές στην πηγή.

2. Ελαφρύς σχεδιασμός για μετασκευή: Το συνολικό βάρος του συστήματος είναι σημαντικά χαμηλότερο από το ράφι εξ ολοκλήρου από χάλυβα, καθιστώντας το ασφαλές για εγκατάσταση σε παλιότερες αγροτικές κατοικίες και γερασμένα κτίρια εργοστασίων.

3. Καθολική συμβατότητα: Τα τυπικά άγκιστρα ταιριάζουν στη συντριπτική πλειοψηφία των κοινών πλακιδίων στην αγορά. Διατίθενται προσαρμοσμένα καλούπια για μοναδικά πλακάκια σε στιλ αντίκες.

4. Χαμηλό συνολικό κόστος εγκατάστασης: Μειώνει δραστικά την εργασία για την αφαίρεση πλακιδίων και τις απώλειες θραύσης πλακιδίων, ενώ συντομεύει σημαντικά το χρονικό πλαίσιο εγκατάστασης ανά νοικοκυριό.

5. Αντοχή στη διάβρωση μεγάλης διάρκειας: Ο συνδυασμός ανοξείδωτου χάλυβα και κράματος αλουμινίου διασφαλίζει ότι το σύστημα παραμένει απαλλαγμένο από σκουριά και οξείδωση (λευκή σκουριά) κατά τη διάρκεια ετών χρήσης σε εξωτερικούς χώρους.

6. Πλήρης πιστοποίηση: Παρέχεται από το εργοστάσιο με δεδομένα μηχανικών δοκιμών και πιστοποιητικά υλικών, που πληρούν τις απαιτήσεις για αποδοχή σύνδεσης φωτοβολταϊκού δικτύου κατοικιών.

Κατάλληλα σενάρια εφαρμογής

Φ/Β κατοικιών για αγροτικές αυτοκατασκευασμένες κατοικίες. Μετασκευή φωτοβολταϊκών για κεκλιμένες στέγες βίλας. μεγάλης κλίμακας φωτοβολταϊκές συστοιχίες σε εργοστάσια με κεραμοσκεπή μικρού έως μεσαίου μεγέθους. συλλογικά φωτοβολταϊκά έργα για χωριά και πόλεις. και προμήθεια φωτοβολταϊκών συστημάτων κεραμοσκεπής κατοικιών σε αγορές του εξωτερικού. Οδηγός επιτόπιας επιλογής

1. Επιβεβαιώστε τον τύπο πλακιδίων: Χρησιμοποιήστε τυπικούς γάντζους για επίπεδα πλακάκια από σκυρόδεμα και ρυθμιζόμενους εκτεταμένους γάντζους για τοξωτά πλακίδια από πηλό. απαιτούνται προσαρμοσμένα άγκιστρα για μοναδικά πλακάκια σε στιλ αντίκες (απαιτούνται δείγματα πλακιδίων).

2. Επαληθεύστε την υποδομή της οροφής: Τα άγκιστρα μπορούν να στερεωθούν απευθείας σε κουρτίνες από μασίφ ξύλο. Οι τεγίδες από σκυρόδεμα απαιτούν συμβατές αγκυρώσεις διαστολής.

3. Μετρήστε την κλίση της οροφής: Για κλίσεις που υπερβαίνουν τις 38°, συνιστώνται εκτεταμένα άγκιστρα για να διασφαλίσετε ότι η διάταξη παραμένει επίπεδη.

4. Εξετάστε την τοποθεσία: Χρησιμοποιήστε ανοξείδωτο χάλυβα 304 για τυπικά εσωτερικά περιβάλλοντα. αναβάθμιση σε ανοξείδωτο χάλυβα 316 για παράκτιες περιοχές επιρρεπείς σε βροχή και ψεκασμό αλατιού.

Σημαντικά σημεία ποιοτικού ελέγχου

Τα άγκιστρα υποβάλλονται σε δοκιμή ψεκασμού αλατιού μετά τη σφράγιση. Οι ράγες αλουμινίου ελέγχονται για πάχος μεμβράνης οξειδίου. Τυχαία δείγματα από κάθε παρτίδα υποβάλλονται σε προσομοιωμένες δοκιμές απομάκρυνσης οροφής για να επαληθευτεί η φέρουσα ικανότητα του άγκιστρου και η αντοχή σε θλίψη της σιδηροτροχιάς. Τα μικρά εξαρτήματα διαθέτουν ατομική αδιάβροχη συσκευασία και οι ράγες είναι τυλιγμένες με φιλμ για την αποφυγή γρατσουνιών και ζημιάς στο στρώμα οξείδωσης κατά τη μεταφορά.

Συχνές ερωτήσεις

1. Μπορεί αυτό το ηλιακό σύστημα τοποθέτησης κεραμοσκεπής να εγκατασταθεί σε παλαιότερες κεραμοσκεπές με περιορισμένη φέρουσα ικανότητα;

Ναί; ο ελαφρύς σχεδιασμός κατανέμει το φορτίο ομοιόμορφα στις τεγίδες της οροφής και μπορούμε να παρέχουμε επαγγελματικές αναφορές υπολογισμού δομικού φορτίου.

2. Θα σκουριάσουν ή θα διαρρεύσουν τα άγκιστρα μετά από παρατεταμένη έκθεση στον ήλιο και τη βροχή;

Ο ανοξείδωτος χάλυβας 304 προσφέρει εξαιρετική αντοχή στη διάβρωση. Σε συνδυασμό με αδιάβροχα παρεμβύσματα στεγανοποίησης και σωστή τοποθέτηση, ουσιαστικά εξαλείφεται ο κίνδυνος διαρροής.

3. Τι γίνεται αν δεν υπάρχει αντίστοιχο άγκιστρο για μοναδικά πλακάκια σε στιλ αντίκα;

Μπορείτε να μας στείλετε ένα δείγμα πλακιδίων και το εργοστάσιο θα δημιουργήσει ένα προσαρμοσμένο καλούπι για την κατασκευή ενός συγκεκριμένου γάντζου.

4. Ποια είναι η περίοδος εγγύησης για τα εξαρτήματα του συστήματος;

Εγγύηση 20 ετών για γάντζους από ανοξείδωτο χάλυβα. 25 χρόνια αντιοξειδωτική εγγύηση για ράγες από κράμα αλουμινίου.

5. Είναι δύσκολη η εγκατάσταση για αρχάριους;

Η συναρμολόγηση απαιτεί μόνο βασικά κλειδιά. το σύστημα συνοδεύεται από ένα εικονογραφημένο εγχειρίδιο εγκατάστασης και παρέχουμε κατ' ιδίαν ηλεκτρονική καθοδήγηση.

Διαδικασία προμήθειας από άκρο σε άκρο

Υποβολή πραγματικών φωτογραφιών κεραμιδιών, δεδομένων κλίσης οροφής και προδιαγραφών φωτοβολταϊκού πίνακα → Ο Μηχανικός δημιουργεί σχέδιο διάταξης και προσφορά → Επιβεβαίωση μοντέλου βραχίονα τοποθέτησης και υπογραφή σύμβασης → Παραγωγή και επεξεργασία → Ποιοτικός έλεγχος, συσκευασία και αποστολή → Τεχνική υποστήριξη από άκρο σε άκρο κατά την εγκατάσταση.

Οδηγίες συντήρησης στέγης

Επιθεωρήστε τις βίδες στερέωσης του βραχίονα στερέωσης ετησίως πριν από την περίοδο των βροχών. ελέγχετε για διάβρωση της επιφάνειας στα στηρίγματα κάθε δύο χρόνια σε παράκτιες περιοχές. Μην στοιβάζετε βαριά αντικείμενα σε ράγες ή δομές στήριξης για να αποτρέψετε το ράγισμα των πλακιδίων λόγω υπερβολικού φορτίου. αποφύγετε να πατάτε πολύ στα κεραμίδια οροφής όταν καθαρίζετε Φ/Β πάνελ.
