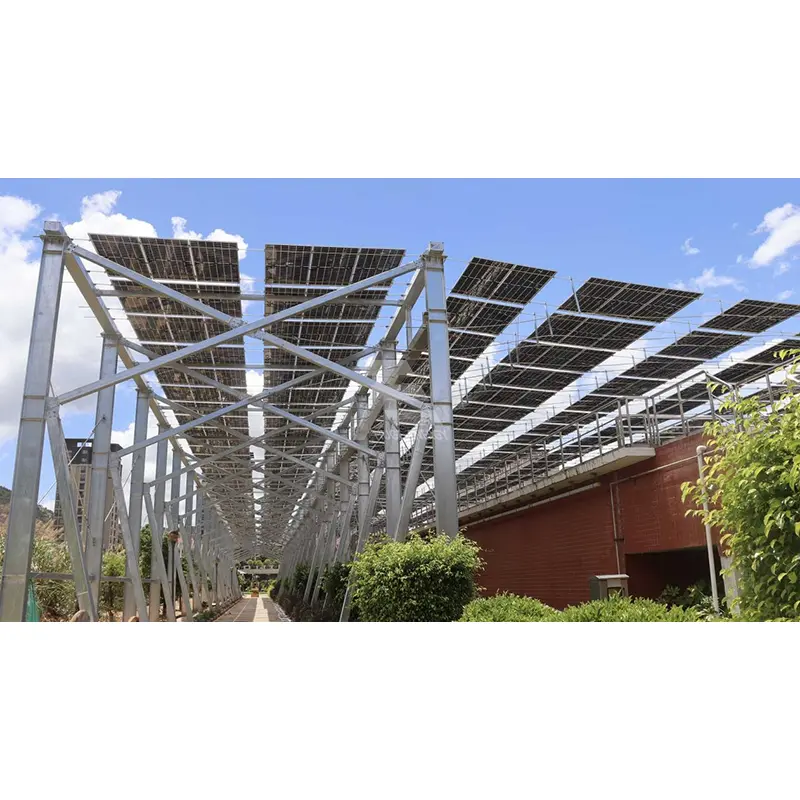

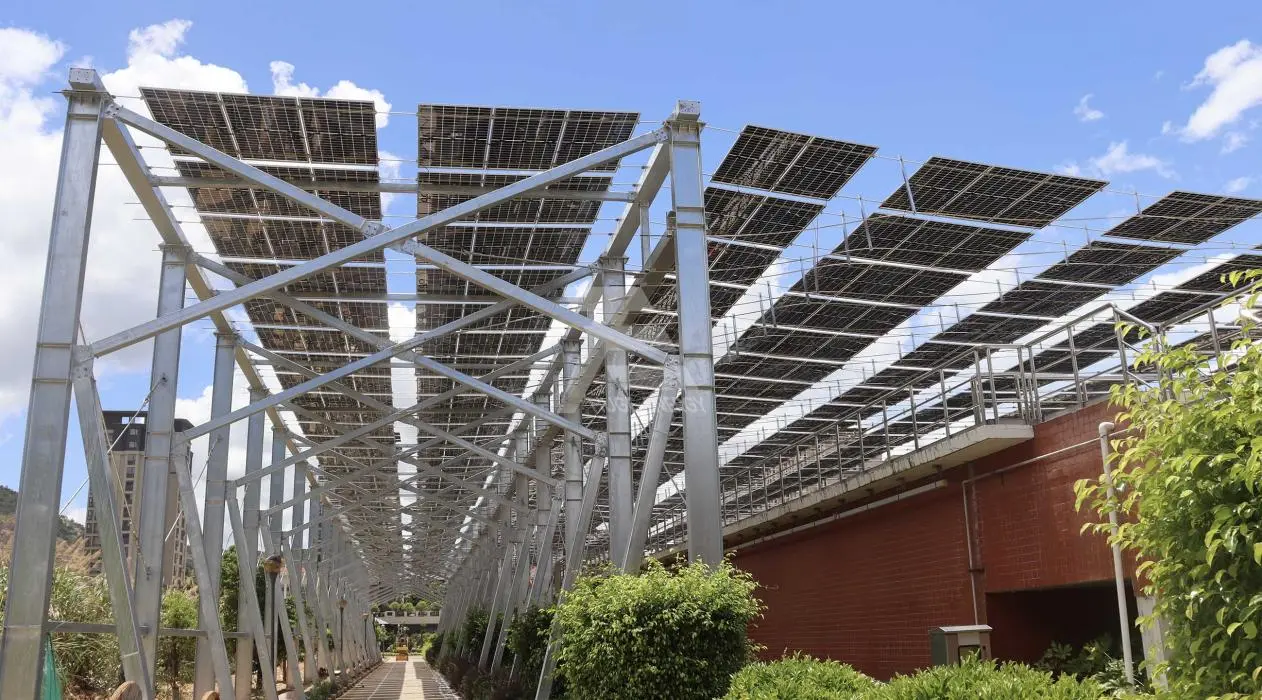

Επίγειο Σύστημα Ηλιακής Στήριξης Dual-Post

Η Guojian σας προσφέρει το Επίγειο Σύστημα Ηλιακής Στερέωσης Διπλής Μεταφοράς, το οποίο παρέχεται σε μεγάλες ποσότητες απευθείας από το εργοστάσιο. Έρχεται με συσκευασία εξαγωγικής ποιότητας, πλήρη τεχνική τεκμηρίωση και υλικά πιστοποίησης, παρέχοντας μια οικονομική και αποτελεσματική λύση εγκατάστασης σταθερής κλίσης τόσο για εγχώρια όσο και για διεθνή επίγεια φωτοβολταϊκά έργα.

Βασικές Τεχνικές Προδιαγραφές

1. Κύριο υλικό: ανθρακούχο χάλυβα υψηλής αντοχής Q235B/Q355. Οι επιλογές επεξεργασίας επιφανειών περιλαμβάνουν γαλβανισμό εν θερμώ ή επίστρωση κράματος ψευδαργύρου-αλουμινίου-μαγνήσιου για αντοχή στη διάβρωση.

2. Πρότυπα αντίστασης στη διάβρωση: Πάχος επίστρωσης γαλβανισμένη εν θερμώ ≥65μm. Η επίστρωση ψευδαργύρου-αλουμινίου-μαγνήσιου διαθέτει αυτοεπουλωτικές αντιδιαβρωτικές ιδιότητες, κατάλληλη για περιβάλλοντα υψηλής υγρασίας και παράκτιου ψεκασμού αλατιού.

3. Συμβατές μονάδες: Συμβατές με κύρια φωτοβολταϊκά στοιχεία της σειράς 182/210. υποστηρίζει διαμορφώσεις συστοιχιών οριζόντιου και κατακόρυφου.

4. Γωνία κλίσης εγκατάστασης: Προσαρμόσιμη μεταξύ 5° και 60°. η βέλτιστη γωνία καθορίζεται με βάση το τοπικό γεωγραφικό πλάτος και την προβλεπόμενη παραγωγή ενέργειας.

5. Πρότυπα σχεδιασμού φορτίου: Τυπική βασική πίεση ανέμου 0,3–0,75 kN/m². χωρητικότητα φορτίου χιονιού έως 1,8 kN/m². Διατίθενται εξειδικευμένες λύσεις ενίσχυσης για περιοχές με ισχυρό άνεμο και πυκνό χιόνι.

6. Απόσταση από το έδαφος: Προσαρμόσιμο από 0,6 μέτρα έως 2,8 μέτρα για να εξυπηρετεί τη διέλευση και τις μηχανικές λειτουργίες κάτω από τα πάνελ.

7. Τύποι θεμελίωσης: Βιδωτοί πασσάλοι, ανεξάρτητες βάσεις από σκυρόδεμα ή πασσάλοι που χυτεύονται στη θέση τους. κατάλληλο για διάφορες εδαφικές συνθήκες, όπως αμμώδες έδαφος, άργιλος και βράχος.

8. Συνδετήρες: Γαλβανισμένα εν θερμώ μπουλόνια υψηλής αντοχής με τυπικές ροδέλες κατά της χαλάρωσης. σχεδιασμένο για να παραμένει ασφαλές κατά τη μακροχρόνια χρήση σε εξωτερικούς χώρους.

9. Διάρκεια ζωής σχεδίασης: 25 χρόνια, που αντιστοιχεί στον κύκλο ζωής των φωτοβολταϊκών μονάδων.

Εφαρμογές προϊόντων

✅ Μεγάλης κλίμακας κεντρικοί φωτοβολταϊκοί σταθμοί ηλεκτροπαραγωγής επίγειας ισοτιμίας δικτύου

✅ Κατανεμημένα φωτοβολταϊκά έργα και έργα αγροτικής αναζωογόνησης σε επίπεδο χωριού

✅ Βάσεις φωτοβολταϊκών σε ερήμους Γκόμπι, ερημιές ή λόφους που κυλούν ήπια

✅ Έργα Αγροφωτοβολταϊκά (αγροβολταϊκά) (παρέχεται ελεύθερος χώρος κάτω από πάνελ για γεωργικά μηχανήματα)

✅ Μεγάλης κλίμακας υπερπόντια επίγεια φωτοβολταϊκά αγροκτήματα και έργα EPC

✅ Επίπεδο έδαφος με σταθερές συνθήκες εδάφους και νερού κατάλληλο για κατασκευή θεμελίωσης πασσάλων

Σημειώσεις εγκατάστασης

1. Διεξάγετε γεωλογική έρευνα τοποθεσίας πριν από την κατασκευή και επιλέξτε τον τύπο θεμελίωσης με βάση τη γεωλογική έκθεση. η συνέχιση της κατασκευής χωρίς επιθεώρηση απαγορεύεται αυστηρά. 2. Βεβαιωθείτε ότι όλοι οι ορθοστάτες παραμένουν κάθετοι και οι άξονες της συστοιχίας είναι ευθυγραμμισμένοι. η γωνία κλίσης στερέωσης πρέπει να τηρεί αυστηρά τα σχέδια σχεδιασμού — οι επιτόπιες τροποποιήσεις γωνίας απαγορεύονται.

3. Χρησιμοποιήστε μόνο τυπικά, αυθεντικά εξαρτήματα του κατασκευαστή για συναρμολόγηση. Η μη εξουσιοδοτημένη επιτόπια συγκόλληση, κοπή, διάτρηση ή κάμψη των κύριων προφίλ - που θα μπορούσε να θέσει σε κίνδυνο την αντιδιαβρωτική επίστρωση ή τη δομική ακεραιότητα - απαγορεύεται αυστηρά.

4. Με την ολοκλήρωση της εγκατάστασης του συστήματος τοποθέτησης, δημιουργήστε μια ενοποιημένη σύνδεση γείωσης για να διασφαλίσετε τη συμμόρφωση με τα πρότυπα αντικεραυνικής προστασίας για φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής.

Οδηγίες O&M μετά την εγκατάσταση

1. Διεξάγετε ολοκληρωμένες επιθεωρήσεις ετησίως μετά από περιόδους πλημμύρας, έντονες χιονοπτώσεις ή τυφώνες, εστιάζοντας στη στεγανότητα των μπουλονιών, στην όρθια καθίζηση και στη ζημιά στις αντιδιαβρωτικές επιστρώσεις.

2. Επιδιορθώστε αμέσως οποιαδήποτε τοπική ζημιά στην επίστρωση χρησιμοποιώντας εξειδικευμένα αντιδιαβρωτικά υλικά για να αποτρέψετε την εξάπλωση της σκουριάς.

3. Μην κρεμάτε εξοπλισμό και μην στοιβάζετε βαριά αντικείμενα στις δοκούς στερέωσης ή στους ορθοστάτες. τα φορτία δεν πρέπει να υπερβαίνουν τις αρχικές προδιαγραφές σχεδιασμού.

4. Κατά την αντικατάσταση κατεστραμμένων εξαρτημάτων, χρησιμοποιήστε μόνο εξαρτήματα του αρχικού κατασκευαστή των ίδιων προδιαγραφών. η χρήση μη τυπικών προφίλ απαγορεύεται.

Προσαρμοσμένες ολοκληρωμένες λύσεις

1. Προκαταρκτικές Τεχνικές Υπηρεσίες

Μετά την παραλαβή των τοπογραφικών χαρτών της τοποθεσίας και των μετεωρολογικών δεδομένων, οι επαγγελματίες δομικοί μηχανικοί εκτελούν μοντελοποίηση και επαλήθευση, δημιουργούν σχέδια βελτιστοποίησης διάταξης και γωνίας κλίσης και παρέχουν συγκρίσεις κόστους-αποτελεσματικότητας.

2. Προσαρμοσμένη δομική σχεδίαση

Προσαρμόστε το όρθιο ύψος, το άνοιγμα και τον τύπο θεμελίωσης με βάση τα φορτία ανέμου και χιονιού, τις γεωλογικές συνθήκες και τον σχεδιασμό χρήσης γης.

3. Παραγωγή και Προμήθεια

Εσωτερική κατασκευή και αρθρωτή προκατασκευή. η παραγωγή και η παράδοση προγραμματίζονται σε παρτίδες ανάλογα με τη ζήτηση· τυποποιημένη συσκευασία εμπορευματοκιβωτίων κατάλληλη για εξαγωγή στον ωκεανό για την ελαχιστοποίηση των ζημιών κατά τη μεταφορά.

4. Υποστήριξη Παράδοσης Έργου

Παρέχετε πιστοποιητικά συμμόρφωσης συστήματος επίγειας Dual-Post Solar Mounting System, αναφορές υλικών, σχέδια και αναφορές υπολογισμού φορτίου με την αποστολή. να κανονίσει το τεχνικό προσωπικό για την αντιμετώπιση ερωτημάτων επιτόπου εγκατάστασης. Έγκυρα Προσόντα και Πιστοποιήσεις

✅ Πιστοποίηση Συστήματος Διαχείρισης Ποιότητας ISO 9001. τυποποιημένος έλεγχος σε όλη τη διαδικασία παραγωγής με πλήρη ιχνηλασιμότητα

✅ Αναφορές δοκιμών μηχανικής απόδοσης τρίτων CMA

✅ Διαπιστευμένες από το CNAS εργαστηριακές αναφορές για τις ιδιότητες των υλικών και την αντοχή στη διάβρωση/καιρικές συνθήκες

✅ Δυνατότητα παροχής τεχνικής τεκμηρίωσης EN 1090 σύμφωνα με τα πρότυπα της ΕΕ για ευρωπαϊκά έργα

✅ Ολοκληρωμένες προδιαγραφές υλικού και εκθέσεις δοκιμής διάβρωσης με ψεκασμό αλατιού για την κάλυψη των απαιτήσεων ελέγχου για έργα στο εξωτερικό στη Νοτιοανατολική Ασία, τη Μέση Ανατολή και τη Λατινική Αμερική
